Городская «Тройка»

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

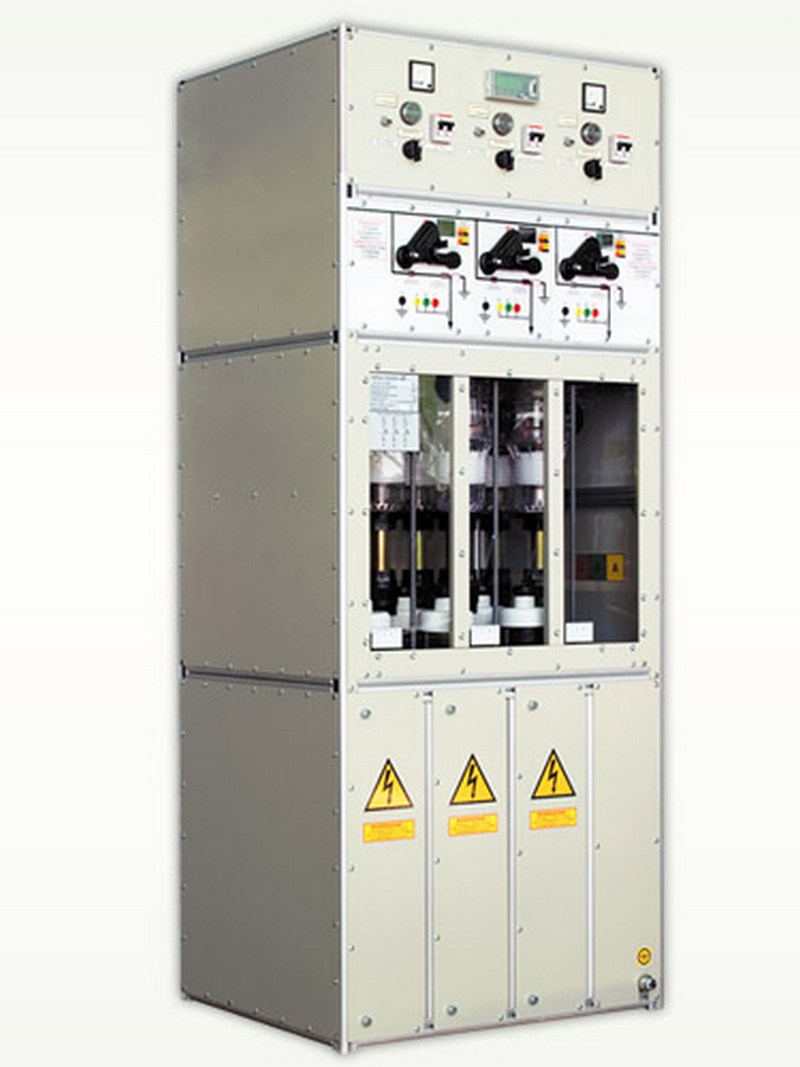

Комплектное распределительное устройство городская «Тройка» (КРУ/TEL-10-16/630-0111-У3) предназначено для применения на трансформаторных подстанциях, являющихся одним из основных элементов кольцевой схемы городских кабельных сетей 6 (10) кВ.

  • Номинальный ток сборных шин до 630 А
  • Минимум монтажных работ
  • Самое компактное КРУ в своем классе
  • Не требует наладки и обслуживания

Главные цепи КРУ серии TEL полностью защищены твердыми изоляционными материалами, которые, в сочетании с воздушными промежутками между токоведущими цепями разных фаз, обеспечивают требуемую степень электрической прочности внутренней изоляции и избавляют от необходимости применения элегаза.

Габаритные размеры шкафа КРУ серии TEL минимальны для устройств данного класса — ширина моноблока на 3 присоединения по фронту составляет 680 мм., то есть одно присоединение занимает 227 мм., что позволяет значительно сократить площадь помещения РУ 6(10) кВ и снизить расход основных строительных материалов при создании трансформаторной подстанции.

Работы по монтажу сводятся к креплению шкафа КРУ/TEL-10-16/630-0111-У3 на подготовленном основании и подключению кабельных линий. Как и всё оборудование марки TEL, комплектное распределительное устройство КРУ/TEL-10-16/630-0111-У3 сохраняет работоспособность в течение своего срока службы без проведения наладочных, профилактических или иных работ по обслуживанию.

Конструкция городской «Тройки» обеспечивает полную поддержку расширения, как по количеству присоединений, так и по функциональным возможностям. Поскольку в распределительном устройстве установлены вакуумные выключатели ВВ/TEL, рассчитанные на отключение полных токов короткого замыкания до 16 кА, оно легко может быть дополнено модулями релейной защиты и автоматики, телеизмерения и телеуправления (системой SCADA), системой бесперебойного питания вторичных цепей и пр. При этом базовый моноблок и коммутационные аппараты остаются неизменными, что дает существенную экономию при увеличении функциональности.

Технические характеристики

Параметр Значение
Номинальное напряжение, кВ 10
Номинальный ток сборных шин, А 400; 630
Номинальный ток присоединения, А 400; 630
Номинальный ток отключения встроенных выключателей, кА 16
Уровень изоляции по ГОСТ 1516.1 нормальная
Вид изоляции комбинированная
Степень защиты оболочки со стороны зоны обслуживания IP40
Габаритные размеры (ширина х глубина х высота), мм 680х550х1700
Срок службы до замены 25 лет
