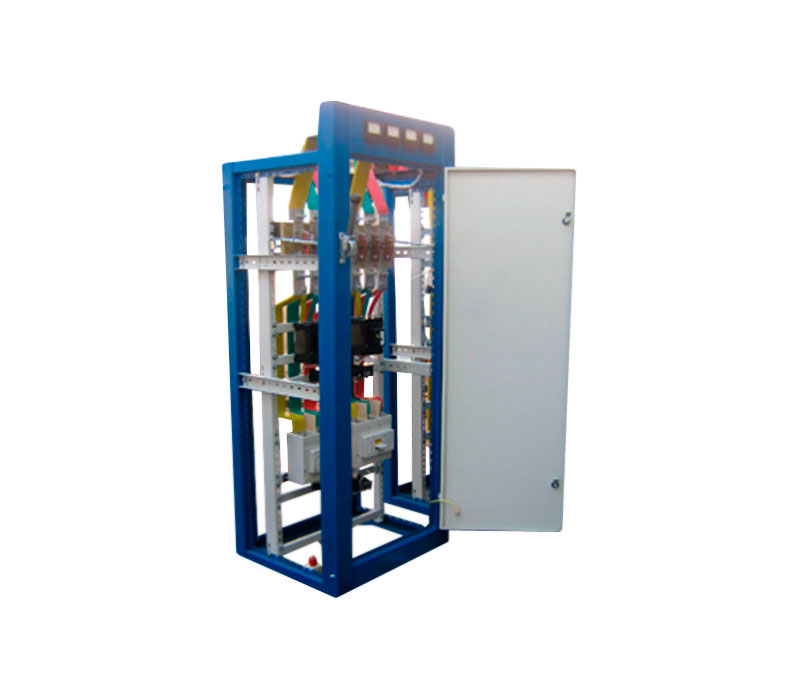

Панели распределительных щитов ЩО90
Описание
Панели щитов распределительных серии ЩО 90 предназначены для приёма и распределения электрической энергии напряжением до 660 В переменного тока частоты 50 Гц и защиты отходящих линий от перегрузок и коротких замыканий в сетях с глухо заземленной нейтралью.
Область применения
Шкафы предназначены для установки на промышленных объектах и в трансформаторных подстанциях. Шкафы изготавливаются одностороннего обслуживания в напольном исполнении.
| Параметры | Значение |
| Номинальное напряжение, кВ | 0,38 |
| Частота, Гц | 50 |
| Номинальные токи вводов, А | 630, 1000, 1600, 2000 |
| Номинальные токи секционных панелей, А | 630, 1000, 1600 |
| Номинальные токи отходящих линий, А | 16 – 1600 |
| Число отходящих линий, шт | 1-9 |
| Электродинамическая стойкость сборных шин, кА | 41 |
| Климатическое исполнение по ГОСТ15150-69 | У3 |
| Степень защиты панелей по ГОСТ 14254-96 |
со стороны фасада -IP20 |
| Номинальный режим работы | продолжительный |
| Шкафы изготавливаются по | ТУ У 31.2-32566103-001:2007 |
