Усилитель мощности UA У6-2000
Описание
Усилитель мощности У6-200 – это специфический прибор для усиления и увеличения уровня электрического плана сигналов.
Назначение
Широкополосный усилитель мощности UA У6-2000 востребован для ведения усиления издаваемых оборудованием сигналов в разбросе значений от 100 кГц до 2 ГГц. Используется для увеличения показателя сигналов в сотовых сетях, радиовещании, телевидении, радиосвязи. Применяется при калибровке, поверке и испытаниях радиоэлектронных устройств.
Конструкция

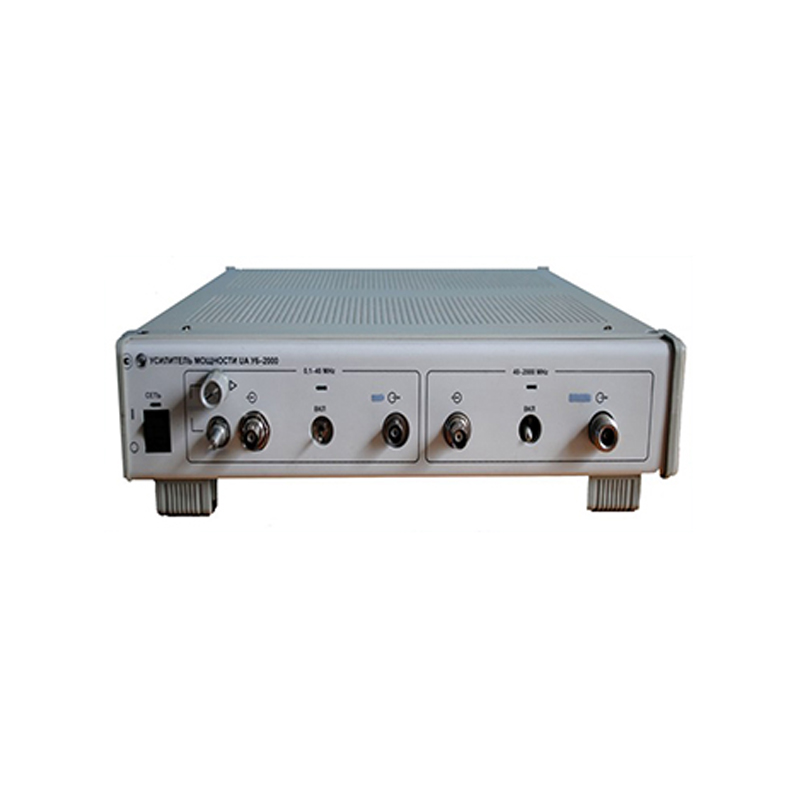

Усилитель У6-200 поставляется в металлическом внешнем корпусе, настольного исполнения. На лице усилителя расположен выключатель питания, высокочастотные коаксиальные разъёмы и оперативные органы управления. Для лучшего охлаждения электронной схемы UA У6-2000 во время работы в крышках корпуса имеются многочисленные вентиляционные отверстия, для его изоляции от основания применяются ножки. Перед рабочим включением У6-200 должен быть обязательно заземлён.
Характеристики
|
Частотный диапазон |
Разброс 100 кГц…2 ГГц |
|
|
Выбор напряжения для питания |
Разброс 187÷242 В на 50 или 400 Герц Значение 110 В для 400 Гц |
|
|
Размер мощности для обеспечения работоспособности |
45 ВА |
|
|
Коэффициент усиления |
23 дБ |
|
|
Сопротивление на вход и выход |
Ровно 50 Ом |
|
|
Максимум выходной мощности |
100 кГц÷300 МГц |
2 Вт |
|
300 МГц÷1,2 ГГц |
1 Вт |
|
|
1,2÷2 ГГц |
0,5 Вт |
|
|
Уровень гармонических искажений |
-20 дБн |
|
|
Габаритный размер |
368×88×392 мм |
|
|
КСВН (размер коэффициента по стоячей волне относительно напряжения) |
до 2,2 |
|
|
Масса |
4,1 кг |
|
