Описание
SM100 – трансляционный усилитель мощности, снабжен тремя входами универсального типа и одним разъемом для подключения конференцсвязи, оснащен функцией ручной настройки приоритетов входов и интегрированным генератором тональных сигналов, имеет отдельные регуляторы тембра для высоких/низких частот, оборудован системами защиты от КЗ и перегрузки.
Назначение
Усилитель модели SM100 используется в составе локальных систем связи на предприятиях или в офисах.
Устройство и работа

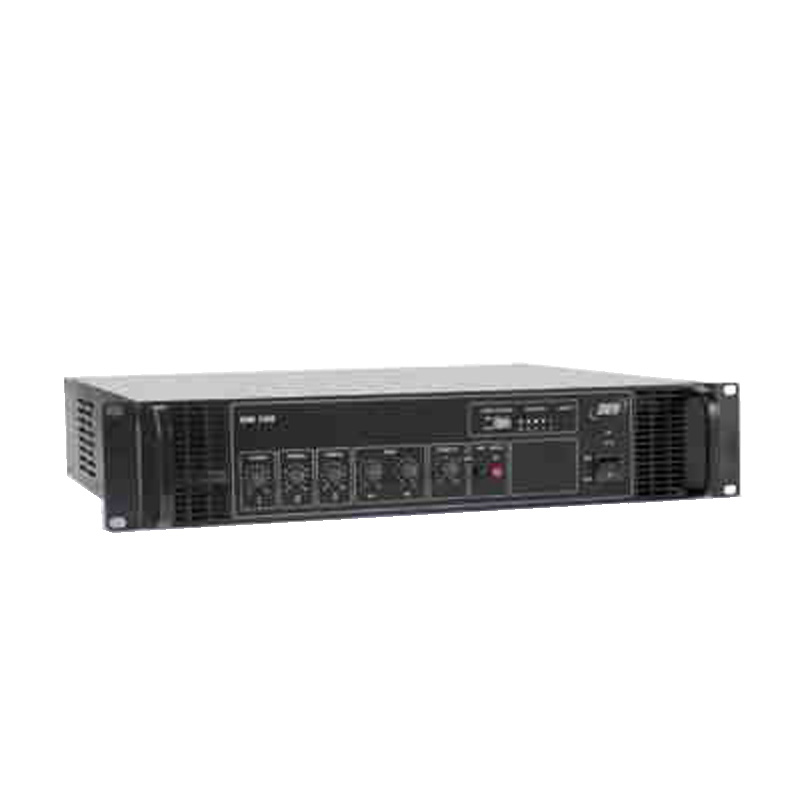

Прибор выполнен в формате устройства прямоугольной формы, встраиваемого в шкафы или панели управления связью. Лицевая сторона снабжена элементами настройки и управления. Тыльная сторона оборудуется разъемами для подключения линии питания и контролируемых линий связи.
Характеристики
| Наименование | Значения |
| Номинальные выходные напряжения | 30; 120 |
| Выходная мощность, ограниченная искажениями, Вт | 100 |
|
Номинальное сопротивление нагрузки, Ом:
|
9 144 |
|
Полное входное сопротивление, кОм
|
1,5/0,75 80/40 |
|
Минимальная ЭДС источника по входу МИКР, мВ по входу ЛИНИЯ, В |
0,5/1 |
| Напряжение на выходе ВЫХОД Линейный, В | 1 |
| Min допустимое сопротивление нагрузки по выходу ВЫХОД Линейный, кОм | 1 |
| Пределы регулирования тембра на низкой НЧ и высокой ВЧ частоте, дБ | ±12 |
| Эффективный диапазон частот, ограгниченный усилением, Гц | 50....16000 |
| Неравномерность частотной характеристики усиления в эффективном диапазоне частот, дБ | 2,5 |
| Общие гармонические искажения на выходе в эффективном диапазоне частот при номинальной выходной мощности, % | 1 |
| Отношение сигнал/шум при номинальном выходном напряжении, дБ | 65 |
| Степень защиты | IP20 |
| Габариты, мм | 483х100х400 |
| Вес, кг | 12,8 |
| Мощность, ВА | 190 |
