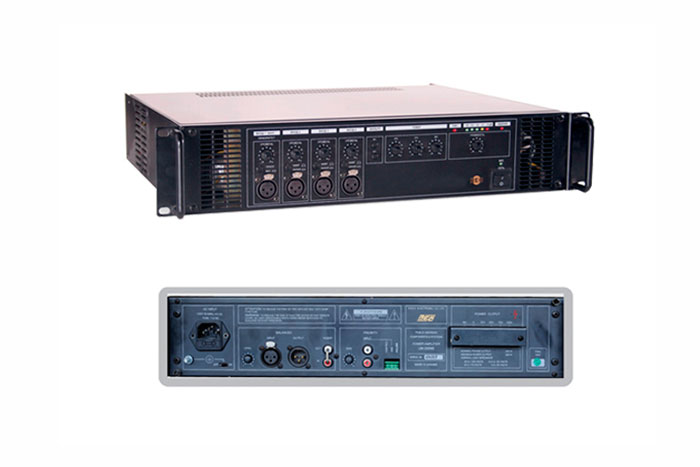

Усилитель мощности UM 200N

Документация:
Руководство по эксплуатации(1.77 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Усилитель UM 200N предназначен для передачи звуковой информации на большие расстояния с наименьшими потерями мощности в трансляционных линиях.

Область применения

Усилитель мощности широко используется на промышленных предприятиях, вокзалах, объектах торговли, в учебных заведениях, медицинских учреждениях и в других местах, где необходимо микшировать и передавать звуковую информацию от нескольких источников с различными уровнями приоритета .

Технические характеристики
Параметры Значение
Номинальная электрическая мощность, Вт 200
Номинальное выходное напряжение, В, не менее 30,120
Минимальная ЭДС источника, не более:
  • по входу Разрыв, В
  • по входу Микрофон, мВ
  • по входу Приоритет, В
  • по входу Линия, В
  • по входу Лин. Вход, В
 – /1,0

– /0,5

0,5 /1,0
Входное сопротивление, кОм, не менее:
  • по входу Разрыв, В
  • по входу Микрофон, мВ
  • по входу Приоритет, В
  • по входу Линия, В
  • по входу Лин. Вход, В
 – / 10

– / 20

20 / 10
Эффективный диапазон частот (2 дБ), Гц от 40 до 16000
Пределы регулирования тембра, на частотах 100 (НЧ), 1000 (СЧ) и 10000 (ВЧ) Гц, дБ
Общие гармонические искажения, % 3
Отношение сигнал/шум, дБ 70
Потребляемая мощность, ВА 410
Габаритные размеры, мм 483х89х390 сигнала
Масса, кг 15,5
Примечание - значения в числителе соответствует симметричному, в знаменателе – несимметричному включению источника

Конструктивное исполнение

Усилитель UM 200N выполнен в виде сборной конструкции, закрытой сверху и снизу съемными крышками . На боковых стенках и передней панели предусмотрены вентиляционные отверстия . Транзисторы выходного каскада размещены на расположенном внутри корпуса радиаторе, который обдувается вентилятором. На днище корпуса ( шасси ) закреплены силовой и выходной трансформаторы .
