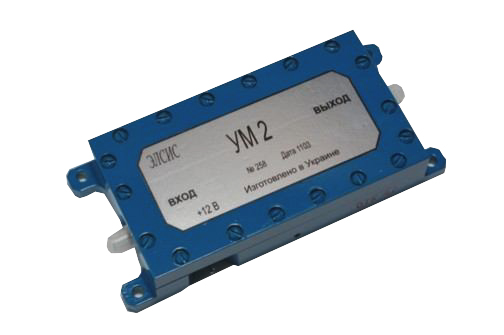

Усилитель мощности СВЧ УМ 2
Описание
Усилитель мощности СВЧ УМ 2 предназначен для усиления непрерывных и и м- пульсных сигналов S - диапазона . Применяется в качестве предварительных или ок о- н еч ных каскадов усиления передатчиков. Усилитель выполнен в виде функционально законченного герметичного модуля с коаксиальными вхо дом и выходом. Вид климатического исполнения УХЛ по ГОСТ 15150, категория размещ е ния УХЛ – 2.1
| Наименование | Значения | ||
|
не менее |
номинал | не более | |
| Рабочий диапазон частот, МГц | 2700 | - | 3300 |
| Напряжение питания (положительное), В | 11,4 | 12,0 | 12,6 |
| Пульсации напряжения питания, % | - | - | 5 |
| Максимально допустимая входная непрерывная мощность, мВт | - | - | 20 |
| Максимальная рабочая температура корпуса, оС | - | - | 70 |
| Наименование | Типовое значение | Предельное
значение |
| Выходная мощность, Вт | 1,1 | 1,0 |
| Неравномерность выходной мощности, дБ | 0,3 | 2,0 |
| Коэффициент стоячей волны по напряжению со стороны входа, ед | 1,35 | 2,0 |
| Ток потребления, А | 0,8 | 1,5 |
