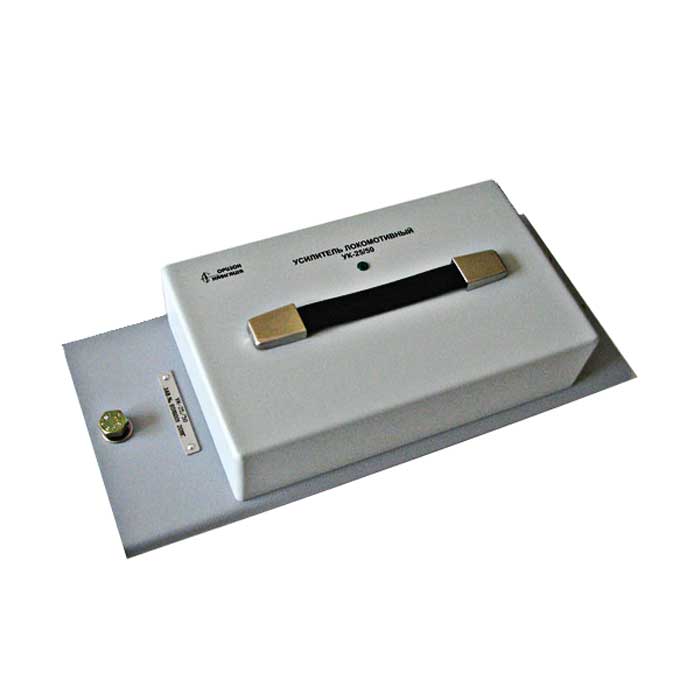

Усилитель локомотивный УК-25-50

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Усилитель локомотивный УК-25-50 служит для усиления кодового сигнала, принятого от приемных катушек системы АЛСН.

Технические характеристики

  • Усилитель работает при напряжении питания 50±10 В и кодовом токе в рейках от минимального  до максимально допустимого 25А.
  • Минимальный ток при автономной тяге :
    • при кодировании на частоте 50 Гц - 1,2 А
    • при кодировании на частотах 25 и 75 Гц - 1,4 А
  • Минимальный ток при электрической тяге:
    • постоянного тока - 2 А
    • переменного тока - 1,4 А
  • Габариты: 370х165х110 мм
  • Масса: 3 кг
  • Потребляемая мощность, не более: 5 Вт
Чувствительность усилителя при напряжении питания 50±10
Частота сигнального тока Чувствительность усилителя Примечание
Гц mB A
25  73,5±7   0,95-1,15
75  220,5+21   0,95-1,15
50   203±21   1,30-1,60   Електротяга
50   119±14  0,75-0,90   Автономная тяга



Временной диапазон кодовых сигналов
Вид тяги Частота тока, Гц Ток в рейках, А
Минимальный Максимальный Нормативний
Автономная 50 1,25 15 1,2
Электрическая тяга постоянного тока 50 1,25 25 2
Электрическая тяга переменного тока 25 75 1,4 1,25 15 25 1.4 1,4
