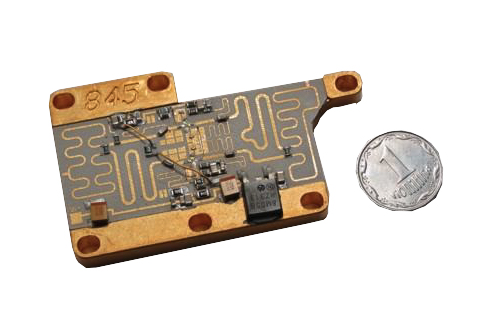

Малошумящий усилитель СВЧ ЭЛУ 1214

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Малошумящий усилитель СВЧ ЭЛУ 1214 выполненные в гибридно-интегральном исполнении. Модуль предназначен для использования в составе герметизированной аппаратуры, обеспечивающей защиту от влаги, соляного тумана, плесневых грибов, инея и росы, агрессивных газов и смесей, изменений атмосферного давления. Модуль применяется во входных цепях приемников радиолокационных станций, а также других радиотехнических устройствах. Вход и выход модуля микрополосковый с волновым сопротивлением 50 Ом.

Технические характеристики
Наименование Значение
не менее типовое не более
Рабочий диапазон частот, МГц 1200   1400
Коэффициент усиления по мощности, дБ 17,3 18,3 19,3
Потери на отражение по входу (выходу), дБ 14 15 -
Развязка между входом и выходом на частоте, дБ 21 - -
Коэффициент шума, дБ - 1,1 1,2
Интермодуляция 3-го порядка при Pin=–15 дБм, дБ - - мину 58
Входная мощность при компрессии усиления 1дБ, дБм 1 - -
Напряжение питания, В 8 9 10
Ток потребления модуля, мА - 115 120
