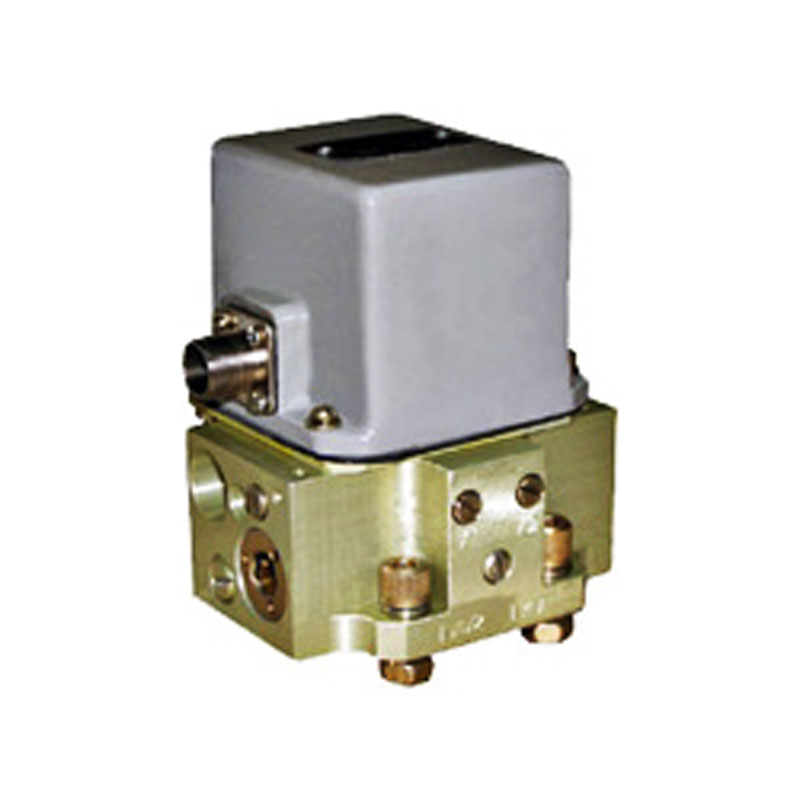

Усилитель УЭГ.С-П

Усилитель электрогидравлический УЭГ.С-П – гидравлический аппарат, используемый для организации управления исполнительным механизмом, преобразуя сигналы на входе в усиленный по своей мощности по пропорциональному принципу поток масла в системе. Формирование сигнала происходит за счёт работы в составе устройства электрического датчика, сигнализирующего о текущем положении золотника.

Назначение усилителя УЭГ.С-П

Основной сферой использования УЭГ.С-П стало оснащение выправочно-подбивочно-рихтовочных машин, которые являются путевым оборудованием, работающим в составе комплекса железнодорожного транспорта. С их помощью удаётся достаточно быстро и с высокой степенью точности выправлять железнодорожные пути как в поперечном, так и в продольном профиле, проводить их рихтовку, уплотнение балласта. Выполнение перечисленных операций необходимо в ходе строительства, ремонта, текущего обслуживания путей.

Устройство может послужить полноценной заменой зарубежным аналогам, используемых в АСУ технологическими процессами в различных сферах деятельности. Специалисты отмечают ряд преимуществ данной разработки, которые заключаются в повышенном скорости срабатывания усилителя, более высоких показателях его чувствительности и пригодности к восстановлению и ремонту.

Рабочий процесс

По своей конструкции усилитель представляет собой устройство из трёх функциональных блоков, в состав которых входит:

  1. Датчик положения,
  2. Золотниковый блок,
  3. Электрогидравлический блок, оснащённый плоской пружиной, обеспечивающей обратную связь.

При этом последний является электромеханическим преобразователем, объединённым по своему исполнению с золотниковым блоком – золотниковой парой, установленной на кольцах из резины в корпусе, с применением металлической промежуточной прокладки.

Кроме того, стоит заметить, что в составе конструкции усилитель УЭГ.С-П сам по себе блок электрогидравлики является преобразователем, который конструктивно объединён с управляющим элементом, функционирующим между заслонкой и соплом.

Рабочая среда

масло

Температура рабочей жидкости

от +20 °С до +70 °С

Класс очистки масла

10 класс

Вязкость

7 ÷ 70 мм2

Давление питания

16 ÷ 210 кгс/см2

Размер

110x115x85 мм

Масса блока

1700 г

Максимальный расход масла

38 ±4 л/мин

Изменение тока на катушках устройства при х соединении последовательном/параллельном

±7 ÷ ±15 мА

Срок службы

8 лет
