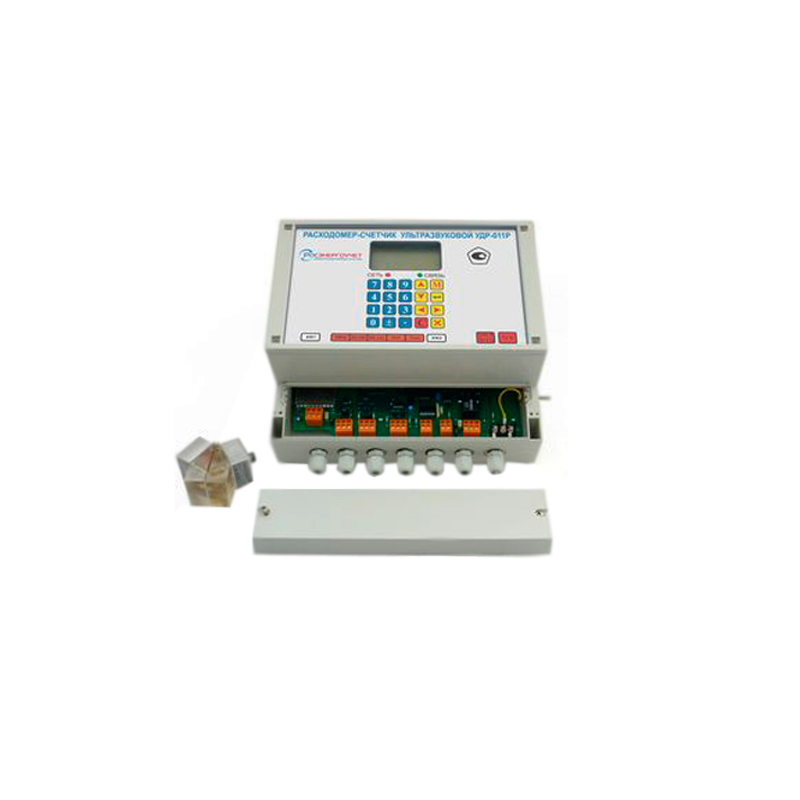

Ультразвуковой счетчик жидкости УДР-011Р

Average: 7 (1 vote)

Ультразвуковой счетчик жидкости УДР-011Р предназначен для измерения скорости потока, объемного расхода и объема жидкостей, протекающих в напорных (полностью заполненных) трубопроводах в прямом и обратном направлении и содержащих не менее 0,1% взвешенных твердых или газообразных включений, а также для измерения времени.

Область применения

Счетчики предназначены для контроля технологических процессов в металлургической, химической и других отраслях промышленности, а также в системах водоснабжения и водоотведения. Счетчики могут применяться при учете, в том числе коммерческом, воды, стоков, многофазных сред - пульп, суспензий и др. жидкостей.

Устройство и принцип действия

Счетчики УДР-011Р состоят из электронного блока и двух накладных преобразователей электроакустических (ПЭА), которые монтируются на трубопроводе и соединяются с электронным блоком сигнальными радиочастотными кабелями. Использование накладных датчиков позволяет проводить измерения без нарушения целостности трубы и прерывания технологического процесса. Отсутствие контакта с контролируемым потоком позволяет измерять расход любых агрессивных и сильно загрязненных сред.

Счетчики выпускаются для трубопроводов с толщиной стенки от 2 до 20 мм, изготовленных из материалов, проводящих ультразвук (сталь, чугун, цветные металлы, пластмассы, стекло). Для эксплуатации на металлических трубопроводах, счетчики комплектуются ПЭА с магнитными прижимными устройствами. Выпускаются мобильные счетчики (с автономным питанием).

Технические характеристики
Параметры Значение
Внутренний диаметр трубопровода, мм 40-1600
Диапазон измерения скорости потока, м/с 0,1-6
Погрешность измерения, % 2
Диапазон рабочих температур датчиков, °С -20…+100
Напряжение питания, В 220 или 12
Потребляемая мощность, Вт 5
Расстояние между датчиками и электронным блоком, м, не более 70
