Описание

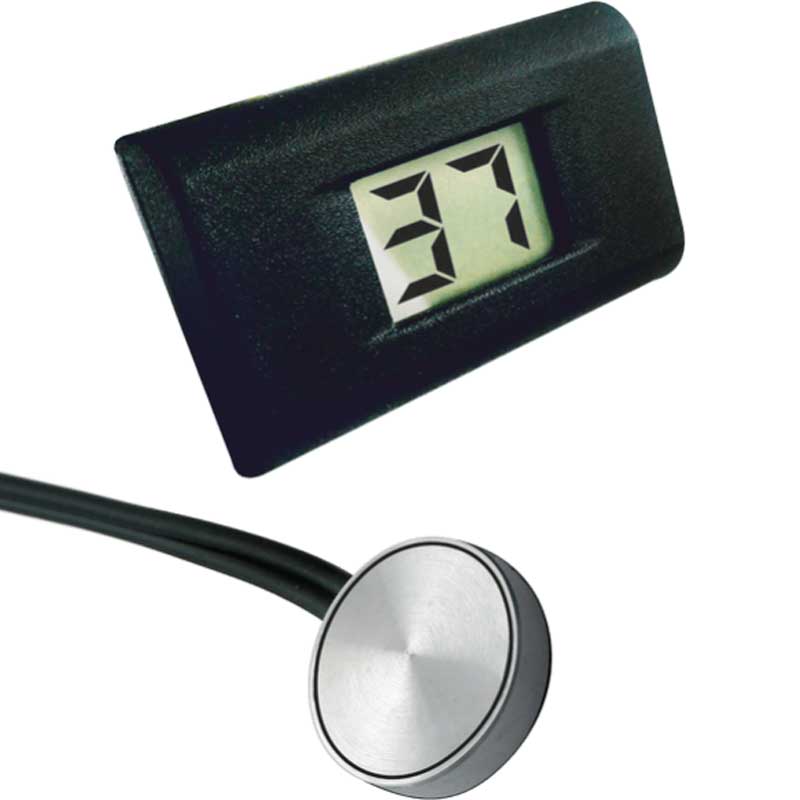

Ультразвуковой датчик уровня SIGMA предназначен для измерения уровня сжиженного газа пропан-бутана в баках транспортных средств оснащенных ГБО.
Преимущества
- Безопасность - никакого вмешательства в систему ГБО и штатную систему автомобиля;
- Удобство - цифровой индикатор информирует водителя об оставшемся топливе в баллоне;
- Точность - определяет уровень топлива в баллоне с погрешностью до 2% (соответствует 1-2 литрам);
- Функциональность - дает возможность удостовериться в соответствии произведенной заправки заявленному объему.
Устройство и работа
Ультразвуковой датчик уровня SIGMA предназначен для бесконтактного измерения уровня сжиженного газа пропан-бутан в горизонтально расположенных топливных газовых баллонах транспортных средств.
Преобразователь выполняет обработку данных от измерителя. Для того, чтобы отображался не уровень топлива, а его объем выполняется процедура тарирования бака. Результаты измерения отображаются на индикаторе, а также могут быть переданы внешнему контролирующему устройству для дальнейшей обработки. Так же можно не выполнять тарировку, устройство может само рассчитать тарировочную таблицу по введенным размерам баллона.
Характеристики
| Наименование характеристики или параметра | Ед. изм. | Значение | Примечания |
| Общие | |||
| Тип измеряемого топлива | Сжиженный газ пропан-бутан | ||
| Допустимый угол наклона ТС при измерении уровня, не более | град | 12 | |
| Толщина стенки баллона | мм | 1,5…4,0 | |
| Диапазон рабочей температуры | С | – 40 … + 70 | |
| Степень защиты измерителя | IP67 | ||
| Степень защиты преобразователя | IP50 | ||
| Режим работы | Продолжи-тельный | ||
| Измерения | |||
| Разрешающая способность индикатора | л | 1* | |
| Диапазон измерения | мм | 20…600** | |
| Период усреднения результатов измерений | с | 30 | |
| Разрядность кода представления результатов измерения | бит | 10/12/16 | уровня |
| 8 | температуры | ||
| Скорость обмена по последовательному порту | бит/с | 2400, 4800, 9600, 19200, 38400, 57600, 115200 | Выбирается программно (заводская настройка – 19200) |
| Питание | |||
| Напряжение питания, рабочий диапазон | В | +9 …+36 | Номинальное |
| Ток потребления, не более | мА | 70 | |
| Интерфейс | |||
| Цифровой | RS-232 | Модель ULS2 | |
| RS-485 | Модель ULS4 | ||
| Габаритные размеры: | |||
| преобразователя, не более | мм | 62х38х16 | |
| измерителя, не более | мм | диаметр 26х11 | |
Комплектация
| Наименование | Кол. | Примечания |
| Измеритель | 1 | В сборе с кабелем длиной ~7 м |
| Преобразователь с индикатором | 1 | В сборе с кабелями: питания (~1 м), интерфейсными и сигнальными (по ~0,2 м), держателем предохранителя и предохранителем SI 0,1 А, двумя термоусадочными кембриками. |
| Комплект фиксатора измерителя (трос -2 м, с натяжным устройством) | 1 | В т.ч.- виброизоляторы и смазка для прокладки. |
| Уголковая подставка преобразвателя | 1 | С комплектом крепления |
| Паспорт | 1 | |
| Устройство защиты датчика ULM.4000 (поставляется по запросу) | 1 | Для механической защиты и ограничения доступа к датчику |
Модификации
- SIGMA ULМ - интерфейс обмена данными с внешним контроллером по интерфейсу RS-232/RS-485, цифровой индикатор отсутствует;
- SIGMA ULS - имеет цифровой индикатор, интерфейс обмена данными отсутствует;
- SIGMA ULS2 - имеет цифровой индикатор, обмен данными по интерфейсу RS-232;
- SIGMA ULS4 - имеет цифровой индикатор, обмен данными по интерфейсу RS-485.
