Описание

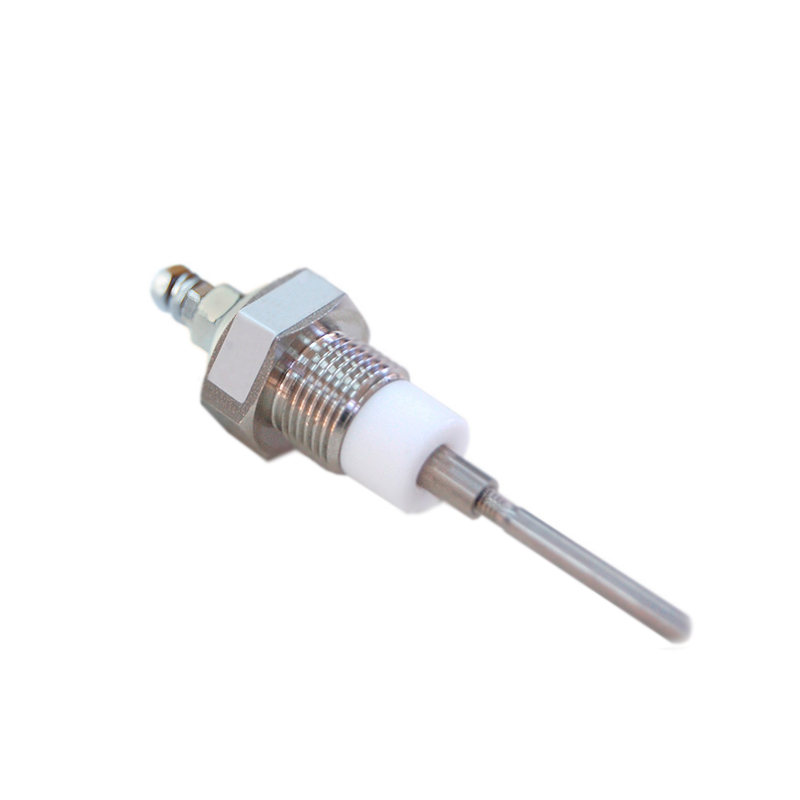

Датчик уровня ДК-11 предназначен для использования совместно с приборами контроля и регулирования уровня жидкости, обладаемой электропроводностью, в различных резервуарах, отстойниках и других емкостях.
Устройство и принцип действия
Принцип работы кондуктометрических датчиков ДК-11 основывается на разнице, существующей между электрической проводимостью воздуха и различных жидкостей. Эта разница фиксируется при помощи двух электродов, один из которых постоянно погружен в жидкость и является общим, а второй располагается на определенном уровне в резервуаре и является сигнальным. По мере заполнения резервуара происходит прикосновение сигнального электрода с жидкостью, вследствие чего происходит электрическое замыкание между сигнальным и общим входами, что соответствует достижению заданного уровня в емкости.
Рис.1. Размеры держателя электрода ДЕ-11
Характеристики
| Техническая характеристика | Значение |
| Материал изолятора | фторопласт |
| Материал электрода | 12Х18Н10Т |
| Резьба | 18х1,5 |
| Положение на резервуаре | вертикальное |
| Максимальная температура жидкости | 100 °С |
| Максимальное давление в резервуаре | - |
| Масса (без электрода), не более | 60 гр |
Комплектация
В стандартный набор поставки датчика ДК-11 входит:
- Держатель электрода ДЕ-11 - 1 шт;
- Электроды Е-0,5 - количество рассчитывается по формуле 2*А;
- Электродные соединители ЕЗ - количество рассчитывается по формуле 2*А-1.
