Описание
Кондуктометрические датчики уровня ДУ предназначены для совместной работы с регуляторами уровня РУ.
Для монтажа на объекте, датчики уровня имеют стандартные резьбы М20х1,5; М16х1,5 или G1/2". Возможна как горизонтальная, так и вертикальная установка датчиков уровня.

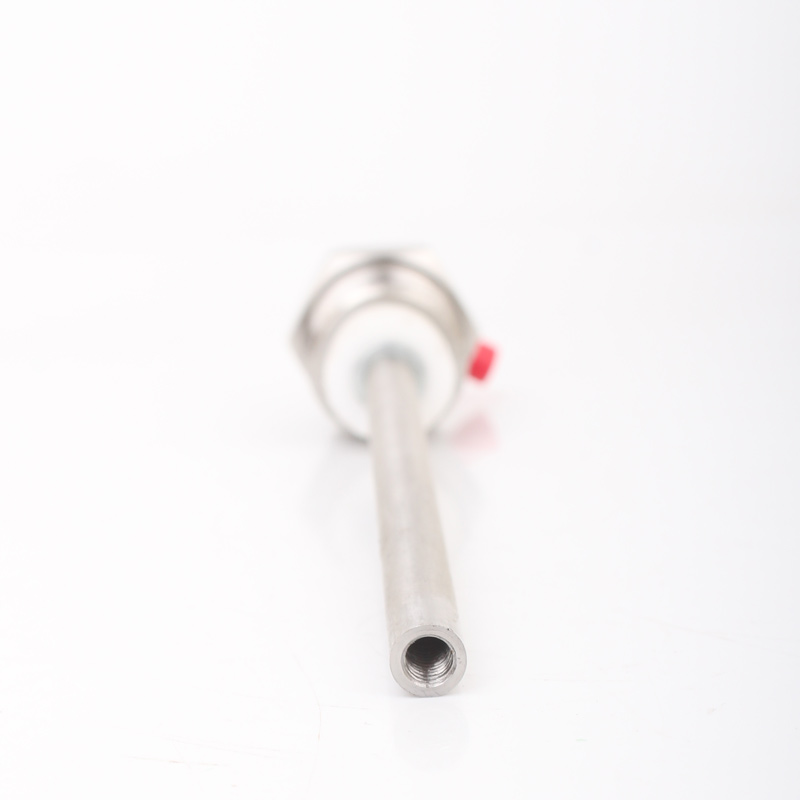

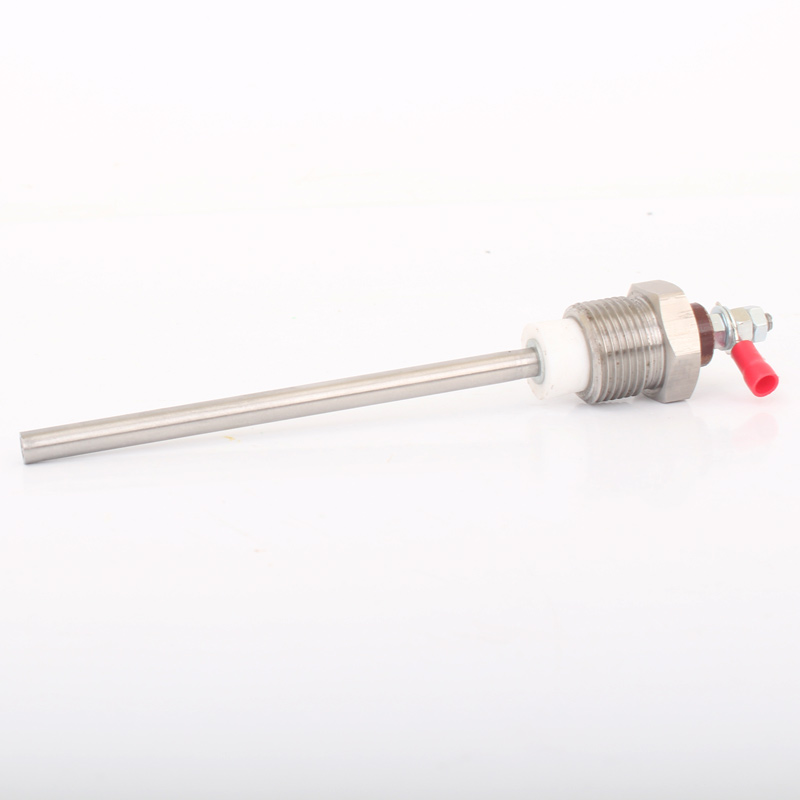

Для удлинения рабочей части электродов датчиков уровня пользователем, предусмотрена резьба на окончании электрода (ДУ-002). Материал штуцера и электродов – нержавеющая сталь 12Х18Н10Т. Диаметр электрода 6 мм.
Выпускаются датчики уровня различных моделей, отличающиеся температурой контролируемой среды (80, 200, 250), рабочим давлением среды (0.1, 2.5, 6.3 МПа). Удельная электропроводность среды должна быть не менее 0.015 См/м.
Характеристики
| Наименование характеристики | Значение величины |
| Диапазон номинальных напряжений, В | 5..24 |
| Номинальный ток, мА | 5..50 |
| Температура окружающей среды, °С | -25..+270 |
| Материал корпуса | нержавеющая сталь |
Схемы
Рис.1. Чертеж датчика уровня ДУ-001
Рис.2. Чертеж датчика уровня ДУ-002
Комплектация
| Наименование | Количество |
| Датчик уровня ДУ- 02 (ДУ-02 А-YY) | 1 |
| Комплект монтажных деталей | 1 |
| Программное обеспечение для калибровки и тарировки датчика | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Наименование | Количество | Примечания |
| Герметизирующая прокладка | 1 | |
| Изолирующий колпачек | 1 | |
| Саморез Ø4,0 х 25 мм | 4 | |
|
8 м | |
| Кабель технологический | 5 м | Только для ДУ-02 А-YY |
| Гофрошланг Ø 10 мм | 8 м | Допускается Ø до 16 мм |
| Пломба номерная | 1 | |
| Проволока пломбировочная | 0,25 м | |
| Шаблон для сверления отверстий | 1 шт. |
