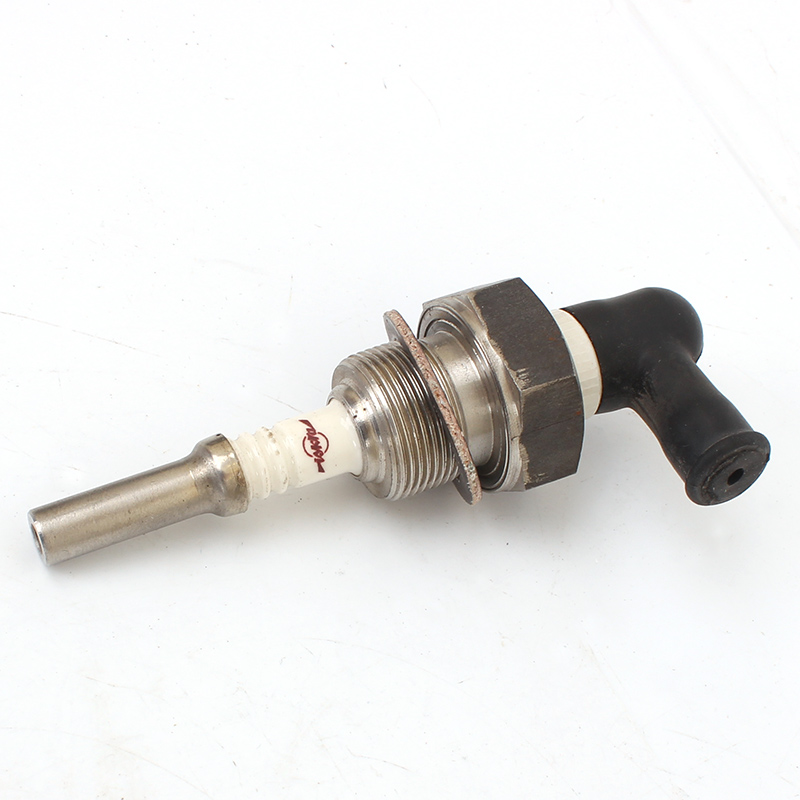

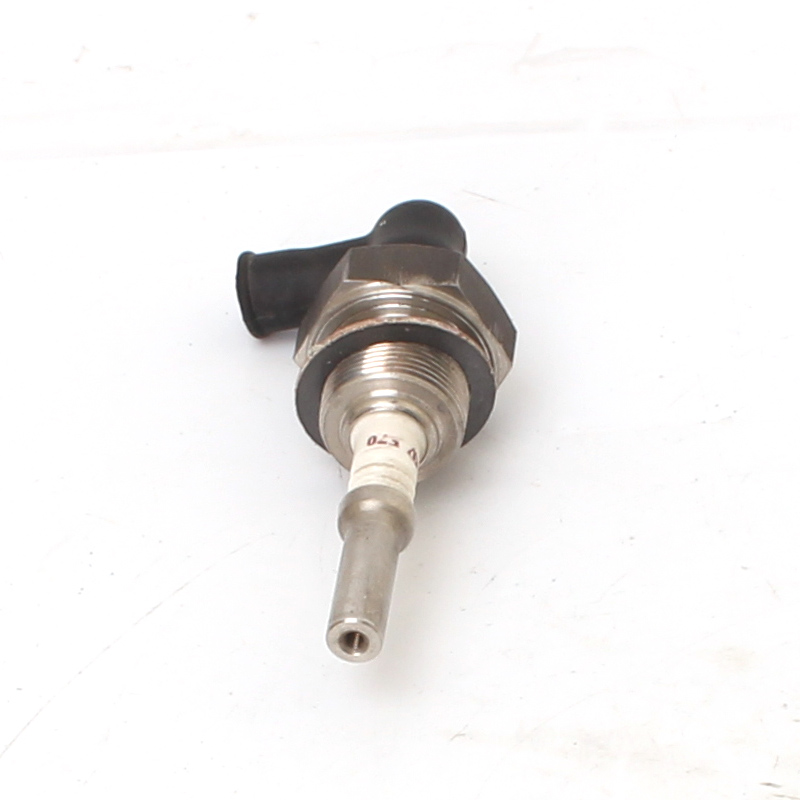

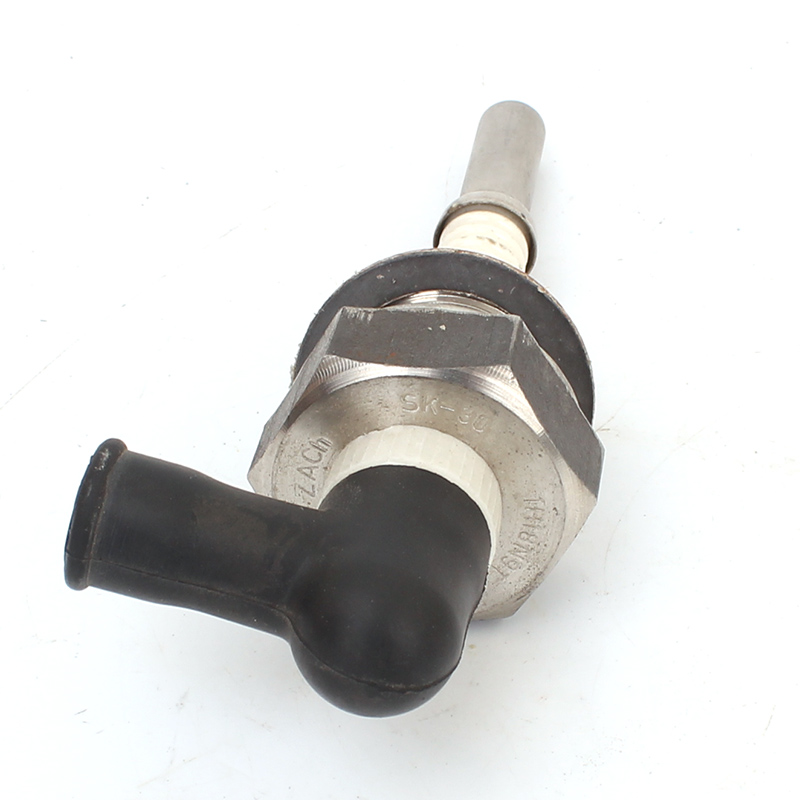

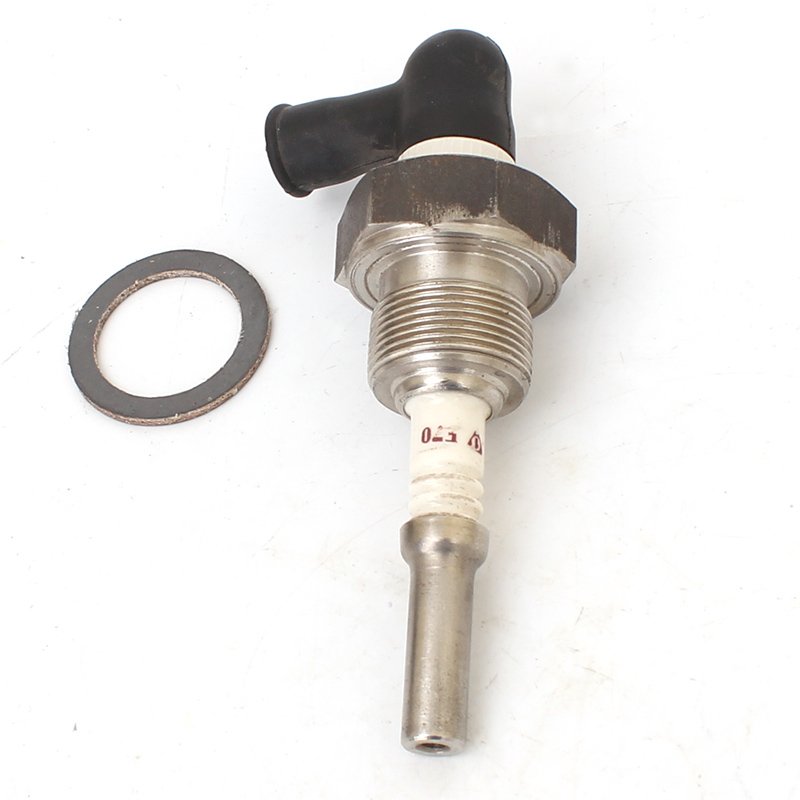

Кондуктометрический зонд SK-30

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Кондуктометрический зонд SK-30 предназначены для сигнализации и поддержания в заданных пределах уровня воды, например в паровых котлах, а также для контроля других жидких сред имеющих электропроводимость.

Датчики предназначены для работы совместно с регуляторами уровня ЭРСУ-К2, ЭРСУ-3М, ЭРСУ-3-1, РОС-301, ESP-50, РУ.

Основные особенности

  • Для монтажа на объекте, датчик имеет стандартную резьбу 27х1,5.
  • Общая длина 130 мм; погружаемая длина электрода 80 мм, диаметр 5-6 мм.
  • Возможна как горизонтальная, так и вертикальная установка датчиков SK-30.
  • Для удлинения рабочей части электродов пользователем, предусмотрена резьба на окончании электрода.
  • Выпускаются датчики различных моделей, отличающиеся температурой контролируемой среды (80, 200, 250°C), рабочим давлением среды (0.1, 2.5, 6.3 МПа).
  • Удельная электропроводность среды должна быть не менее 0.015 См/м.
  • Датчик состоит из штуцера и электрода, погружаемого в сосуд. Электрод (стержень) изготовлен из нержавеющей стали 12х18Н10Т. Втулка изготовлена из фторопласта Ф-4. Изолятор изготовлен из карболита.
  • Короткий электрод датчика изолирован от корпуса с помощью фторопластовой втулки.
  • Два варианта присоединения к короткому электроду кондуктометрического датчика SK-30: под приварку и под прикрутку с резьбой.

Характеристики

Параметр

Значение

Диапазон номинальных напряжений

9...10 В

Номинальный ток

150 мА

Температура окружающей среды

от -25 до +80°C

Материал корпуса

нержавеющая сталь

Схемы

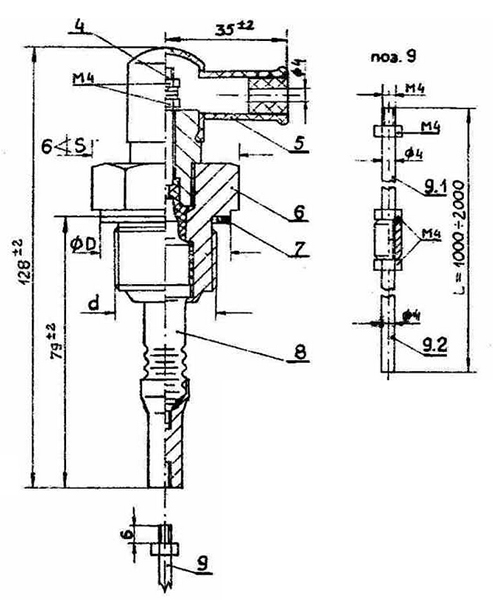

"Габаритные и установочные размеры зонда SK-30"

Габаритные и установочные размеры зонда SK-30

Размер S D d
36 мм 36 мм М27х1,5
