Трансформаторы напряжения 3 IVS1…, 3 IVS1F

No votes yet

Трансформаторы напряжения 3 IVS1…, 3 IVS1F предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления и для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах (КРУ, КРУН, КСО) переменного тока частотой 50 Гц.

Особенности

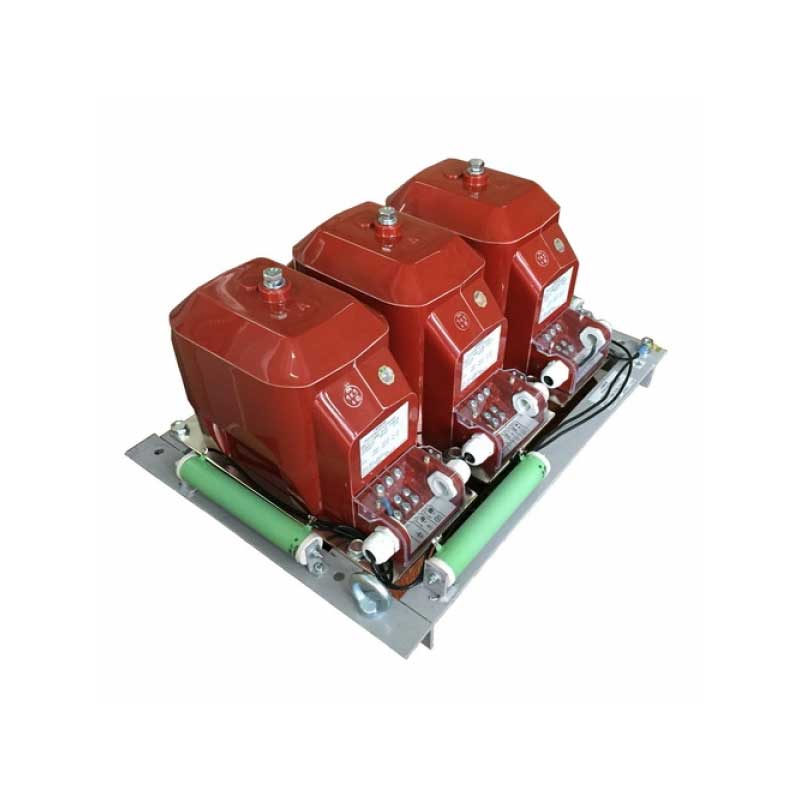

  • Трехфазные антирезонансные группы однофазных трансформаторов напряжения 3 IVS1…, 3 IVS1F…, являются группой однофазных заземляемых трансформаторов конструктивно закрепленных на монолитной раме.
  • Рабочее положение в пространстве - любое. Однофазные трансформаторы трехфазной группы соответствуют ДСТУ IEC 60044-2:2008
Технические характеристики
Наименование параметра Значение параметра
Класс напряжения электрооборудования, Um, кВ 7,2 12
Номинальное линейное напряжения, Un, кВ 6; 6,3; 6,6 10; 10,5; 11
Наибольшее рабочее напряжение, кВ 1,2 Uн
Номинальная частота напряжения сети, Гц 50
Номинальная мощность основной вторичной обмотки В·А в классе точности
  • 0,2
  • 0,5
  • 1,0
  • 3,0
10, 15, 25
15, 25, 50
50, 75,100
100,150, 200
Напряжение на зажимах разомкнутого треугольника вторичных обмоток с номинальным напряжением 100/3 В:
  • при симметрии трехфазной сети, В, не более;
  • при замыкании одной из фаз на землю В,
3
от 90 до 110
Максимально допустимая мощность нагрузки на зажимах разомкнутого треугольника при напряжении 100 В и cos =0.8 (инд), В·А, 300
Предельная термическая мощность, В·А, 1200, 1500, 1800
* На предприятии - изготовителе проводится соединение только резисторов и первичных обмоток однофазных трансформаторов. Монтаж вторичных цепей проводится по требованию заказчика.
