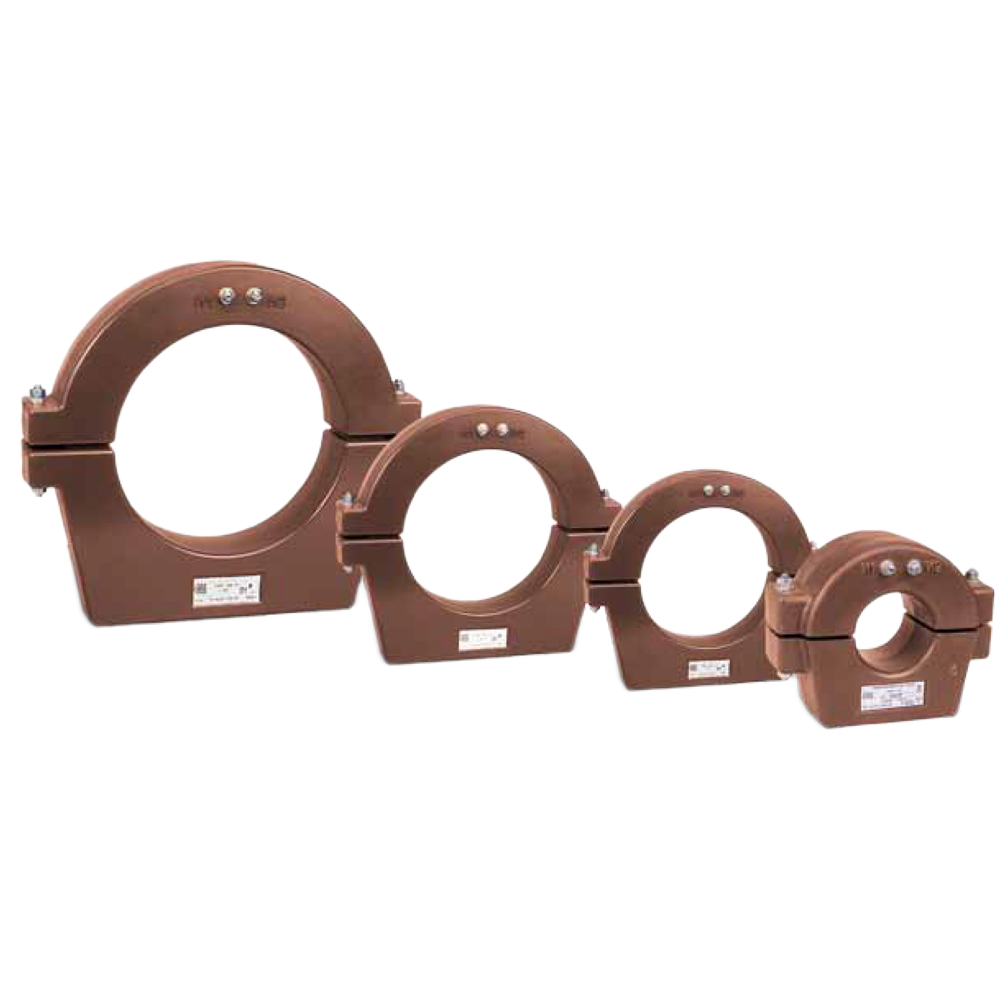

Трансформатор ТЗРЛ
Описание
Трансформатор ТЗРЛ предназначены для работы в схемах релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель. Трансформатор устанавливается на кабель диаметром от 70, 100, 125, 150, 180 и 200 мм.
Изоляция между токоведущими жилами кабеля и обмотками трансформатора обеспечивается компаундом трансформатора и собственной изоляцией кабеля, что позволяет использовать трансформаторы в распределительных устройствах до 10 кВ.
Климатическое исполнение "У" категории 2 по ГОСТ 15150.
Рабочее положение - любое
Характеристики
| Основные | |
| Частота тока | 50(Гц) |
| Минимальный первичный ток | 25.0(А) |
| Максимальный первичный ток | 60.0(А) |
| Вторичный ток | 1.0(А) |
| Число коэффициентов трансформации | 1 |
| Число ступеней трансформации | Одноступенчатый |
| Принцип преобразования тока | Электромагнитный |
| Тип монтажа | Проходной |
