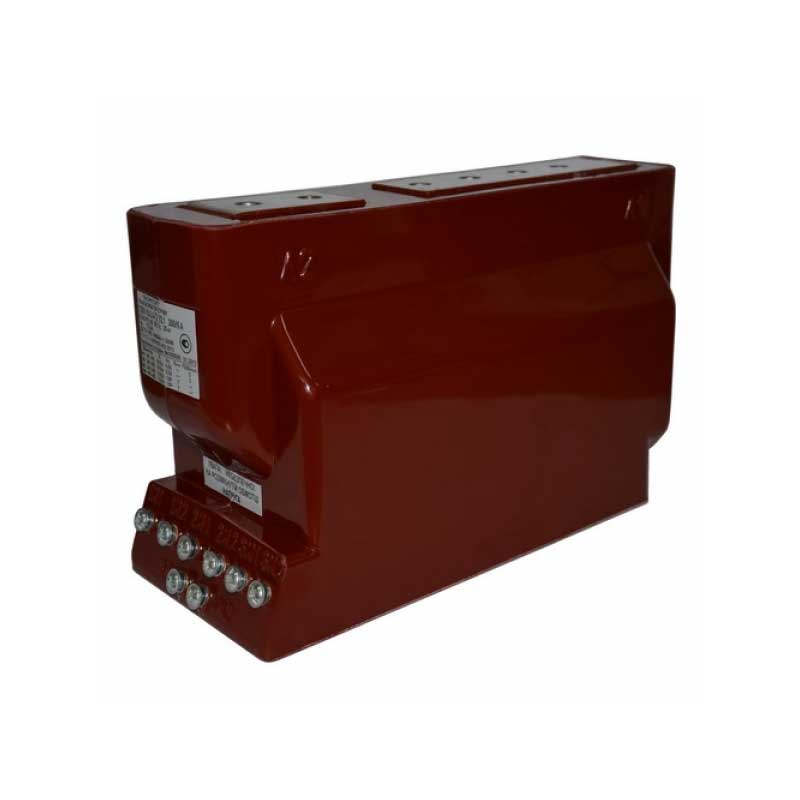

• Трансформатор тока ТОЛУ-10-2 фото навигации 1

Трансформатор тока ТОЛУ-10-2

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Трансформаторы тока ТОЛУ-10-2 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.

ТОЛУ-10-2  заменяют трансформаторы:

  • ТВК-10,
  • ТЛК-10,
  • ТВЛМ-6,
  • ТВЛМ-10,
  • ТЛМ-10,
  • ТОЛ-10,
  • ТВЛ-10,
  • ТОЛ-10-I,
  • ТОЛ-СЭЩ-10.

Конструткивное исполнение

Измерительная вторичная обмотка трансформатора выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом, обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к измерительной вторичной обмотке.

Особенности

  • Трансформаторы изготавливается в исполнении У категории размещения 2 по ГОСТ 15150-69.
  • Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.
  • Положение трансформаторов в пространстве - любое.
  • Трансформаторы соответствуют ДСТУ IEC 60044-1:2008, ДСТУ ГОСТ 7746-2003. ТОЛ-10, ТОЛ-СЭЩ-10, ТЛО-10, ТОЛА-10
Технические данные
Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А Для непереключаемых трансформаторов 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000, 1200, 1500, 2000
Для переключаемых трансформаторов 10/20, 15/30, 20/40, 25/50, 40/80, 50/100, 75/150, 100/200, 150/300, 200/400, 250/500, 300/600, 400/800, 500/1000, 600/1200, 750/1500, 1000/2000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Класс точности вторичной обмотки:
  • для измерений
  • для защиты
 0,2; 0,2S; 0,5; 0,5S
5Р; 10Р
Номинальная вторичная нагрузка при соs  = 0,8, В·А обмотки:
  • для измерений
  • для защиты
 5*; 10; 15*; 20*; 30*
15; 20*
Номинальная предельная кратность вторичной обмотки для защиты, не менее 5 - 30
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток:
  • 500 А, не более;
  • 600 А, не более
 3; (2,5-10)*;
5; (2,5-10)*;
Число вторичных обмоток 2; 3; 4
Одноминутное испытательное напряжение промышленной частоты:
  • первичной обмотки, кВ;
  • вторичной обмотки, кВ
 42
3
* - С данными значениями поставляются при указании в договоре на поставку.
