Трансформатор ТО, ТП

No votes yet

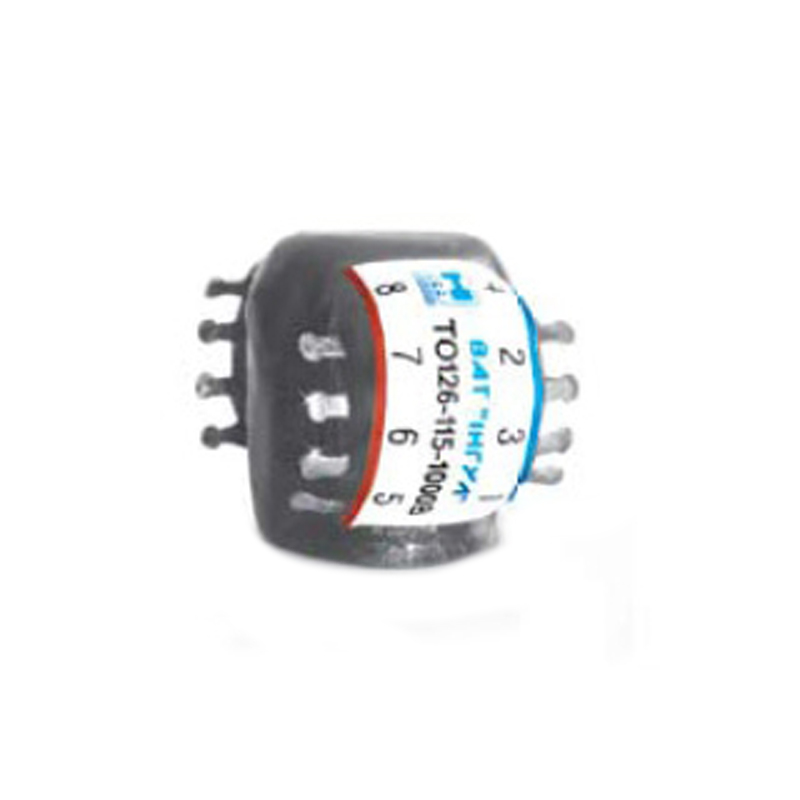

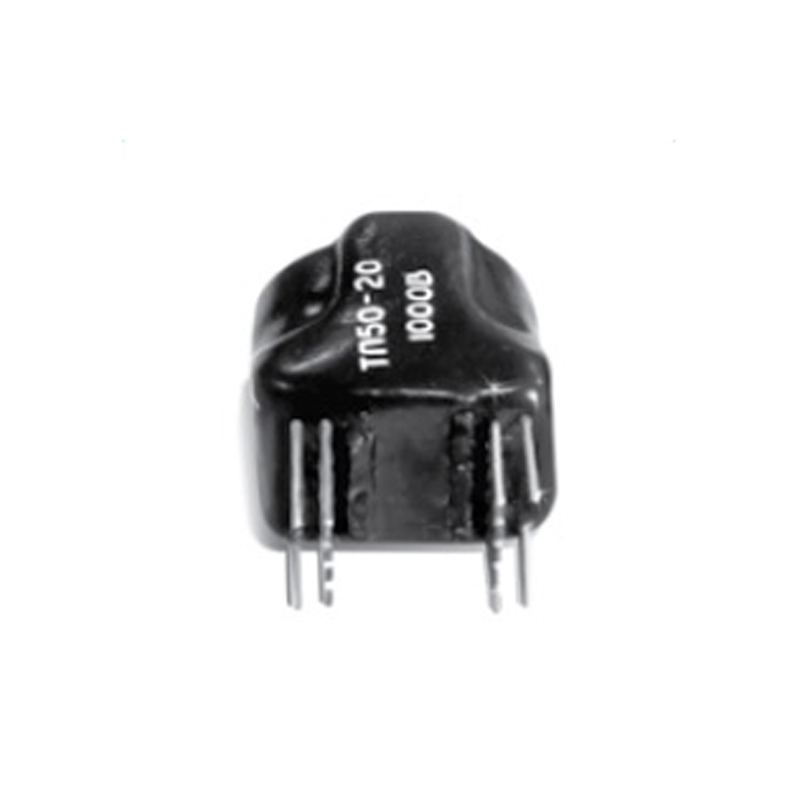

Трансформатор питания ТО, Трансформатор питания ТП на частоту 1000Гц представляют собой электрические машины, выполняющие функцию изменения параметров переменного электротока.

Назначение

Данные трансформаторы сконструированы для монтажа в радиоэлектронное оборудование печатным или объемным способом.

Трансформаторы различаются:

  • типом монтажа (печатный или объемный),
  • размером магнитопровода.

Устройство и работа

Трансформаторы состоят из:

  • обмоток, намотанных электрическим проводом на каркасе,
  • магнитопровода, один из элементов которого находится внутри каркаса обмоток,
  • выводов для подключения к электросхеме,
  • герметичного покрытия, стойкого к воздействию соляных паров и плесневелых грибов.

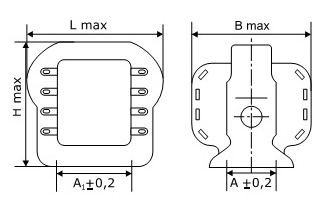

Схема габаритных размеров трансформаторов ТО

Рис.1 - схема габаритных размеров трансформаторов ТО

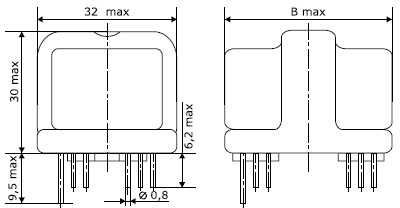

Схема габаритных размеров трансформаторов ТП

Рис.2 - схема габаритных размеров трансформаторов ТП

Производимые трансформаторы

Транформатор ТО, Трансформатор ТП

Мощность, рабочий минимум

4 Ва

Можность, рабочий максимум

200 ВА

Допустимые сетевые напряжения

(2х20/40/115) В

Минимальное напряжение вторичных обмоток

250 мВ

Максимальное напряжение вторичных обмоток

31,5 В

Минимальный ток вторичных обмоток

40 мА

Максимальный ток вторичных обмоток

6,35 А

Минимальное, максимальное количество обмоток

2 обмотки; 7 обмоток

КПД

(70÷85)%

Максимально допустимое ускорение вибраций

40 g

Максимально допустимое ускорение одиночных ударов

1000 g

Максимально допустимое ускорение многоразовых ударов

150 g

Верхний предел внешней влажности

98% при +25 °C

Допустимый температурный интервал

(-60÷+140) °C

Тип магнитопровода

ШЛО

Допустимый размер магнитопровода для ТО

5х(6,5/10)

6х(6,5/10)

8х(8/10/16)

10х20

Допустимый размер магнитопровода для ТП

4х6,5

5х(6,5/10)

Срок сохраняемости

20 лет

Отказоустойчивость по работе

20000 часов

Климатическое исполнение

Уровень В

Размеры максимум

62х59х72 мм

Размеры минимум

23х21х26 мм

Самый маленький вес

0,002 кг

Самый большой вес

0,48 кг

Трансформатор ТО имеет такой ряд исполнений: ТО-150; ТО-126; ТО-149; ТО-127; ТО-148; ТО-128; ТО-148; ТО-129; ТО-147; ТО-130; ТО-146; ТО-131; ТО-145; ТО-132; ТО-144; ТО-133; ТО-143; ТО-134; ТО-142; ТО-135; ТО-141; ТО-136; ТО-140; ТО-137; ТО-139; ТО-138; ТО-175; ТО-198; ТО-176; ТО-197; ТО-177; ТО-196; ТО-178; ТО-195; ТО-179; ТО-194; ТО-180; ТО-193; ТО-181; ТО-192; ТО-182; ТО-191; ТО-183; ТО-190; ТО-184; ТО-189; ТО-185; ТО-188; ТО-186; ТО-187; ТО-199; ТО-221; ТО-200; ТО-220; ТО-201; ТО-219; ТО-202; ТО-218; ТО-203; ТО-217; ТО-204; ТО-216; ТО-205; ТО-215; ТО-206; ТО-214; ТО-207; ТО-213; ТО-208; ТО-212; ТО-209; ТО-211; ТО-210; ТО-371; ТО-245; ТО-266; ТО-246; ТО-265; ТО-247; ТО-264; ТО-248; ТО-263; ТО-249; ТО-262; ТО-250; ТО-261; ТО-251; ТО-260; ТО-252; ТО-259; ТО-253; ТО-258; ТО-254; ТО-257; ТО-255; ТО-256; ТО-373; ТО-372; ТО-267; ТО-287; ТО-268; ТО-286; ТО-269; ТО-285; ТО-270; ТО-284; ТО-271; ТО-283; ТО-272; ТО-282; ТО-273; ТО-281; ТО-274; ТО-280; ТО-275; ТО-279; ТО-276; ТО-278; ТО-277; ТО-376; ТО-374; ТО-375; ТО-288; ТО-308; ТО-289; ТО-307; ТО-290; ТО-306; ТО-291; ТО-305; ТО-292; ТО-304; ТО-293; ТО-303; ТО-294; ТО-302; ТО-295; ТО-301; ТО-296; ТО-300; ТО-297; ТО-299; ТО-298; ТО-379; ТО-377; ТО-378; ТО-328; ТО-345; ТО-329; ТО-344; ТО-330; ТО-343; ТО-331; ТО-342; ТО-332; ТО-341; ТО-333; ТО-340; ТО-334; ТО-339; ТО-335; ТО-338; ТО-336; ТО-337; ТО-361; ТО-370; ТО-362; ТО-369; ТО-363; ТО-368; ТО-364; ТО-367; ТО-365; ТО-366.

Трансформатор ТП заказывается из списка: ТП-26; ТП-50; ТП-27; ТП-49; ТП-28; ТП-48; ТП-29; ТП-47; ТП-30; ТП-46; ТП-31; ТП-45; ТП-32; ТП-44; ТП-33; ТП-43; ТП-34; ТП-42; ТП-35; ТП-41; ТП-36; ТП-40; ТП-37; ТП-39; ТП-38; ТП-76; ТП-100; ТП-77; ТП-99; ТП-78; ТП-98; ТП-79; ТП-97; ТП-80; ТП-96; ТП-81; ТП-95; ТП-82; ТП-94; ТП-83; ТП-93; ТП-84; ТП-92; ТП-85; ТП-91; ТП-86; ТП-90; ТП-87; ТП-89; ТП-88; ТП-126; ТП-150; ТП-127; ТП-149; ТП-128; ТП-148; ТП-129; ТП-147; ТП-130; ТП-146; ТП-131; ТП-145; ТП-132; ТП-144; ТП-133; ТП-143; ТП-134; ТП-142; ТП-135; ТП-141; ТП-136; ТП-140; ТП-137; ТП-139; ТП-138; ТП-175; ТП-198; ТП-176; ТП-197; ТП-177; ТП-196; ТП-178; ТП-195; ТП-179; ТП-194; ТП-180; ТП-193; ТП-181; ТП-192; ТП-182; ТП-191; ТП-183; ТП-190; ТП-184; ТП-189; ТП-185; ТП-188; ТП-186; ТП-187.
