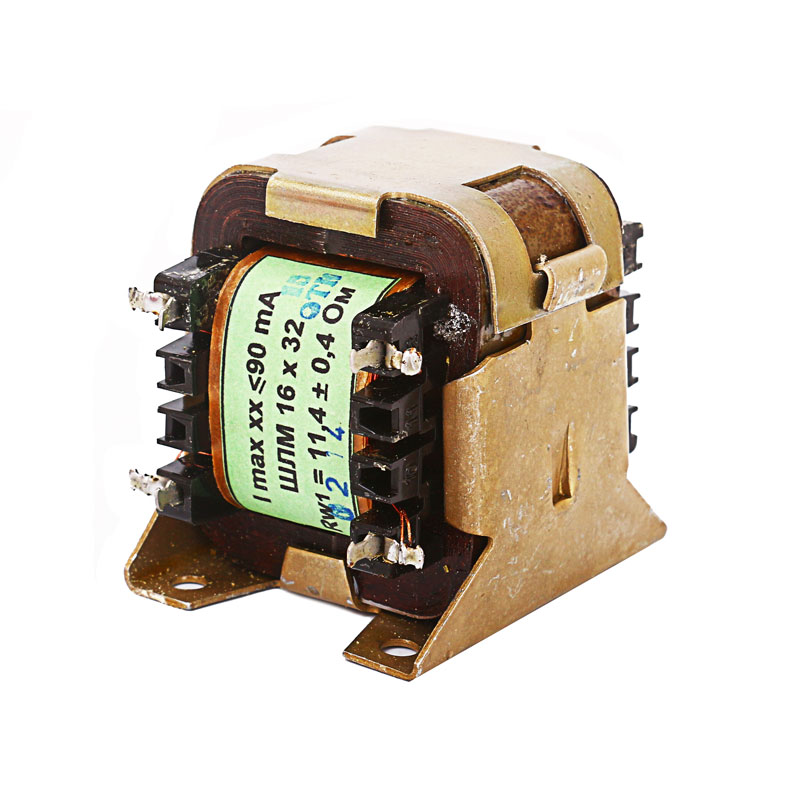

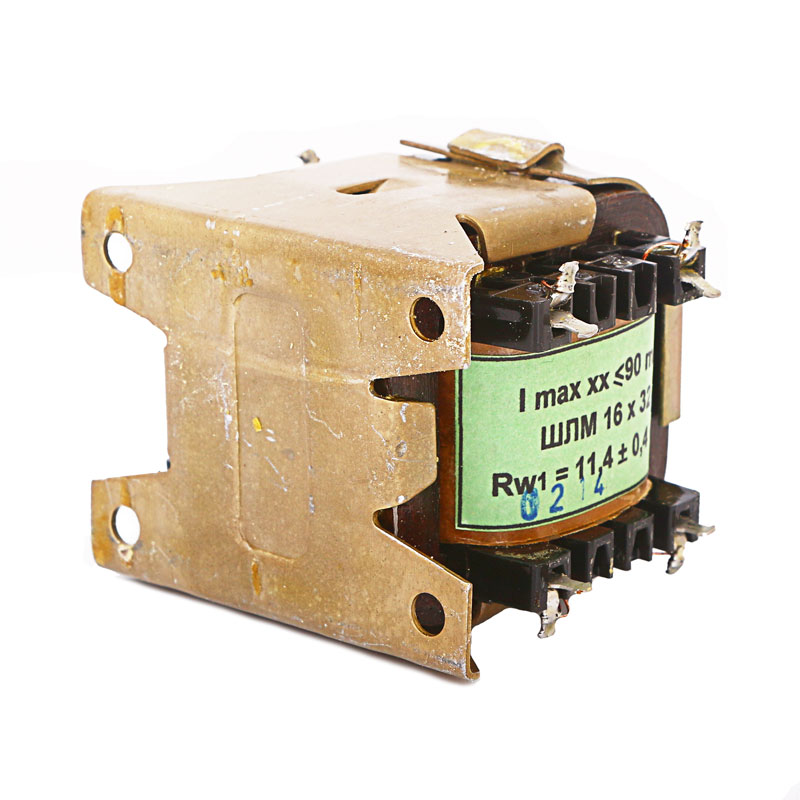

Трансформатор ТН 36 относится к малогабаритным трансформаторам накального типа. Эти устройства широко применяются в различной радиоэлектронной аппаратуре, устройствах связи, блоках питания, а также ином оборудовании систем питания, которые работают от переменного напряжения 220/127 В промышленной частоты. С помощью предложенных трансформаторных устройств можно регулировать величину напряжения и получать нужное значение для питания соответствующих устройств.

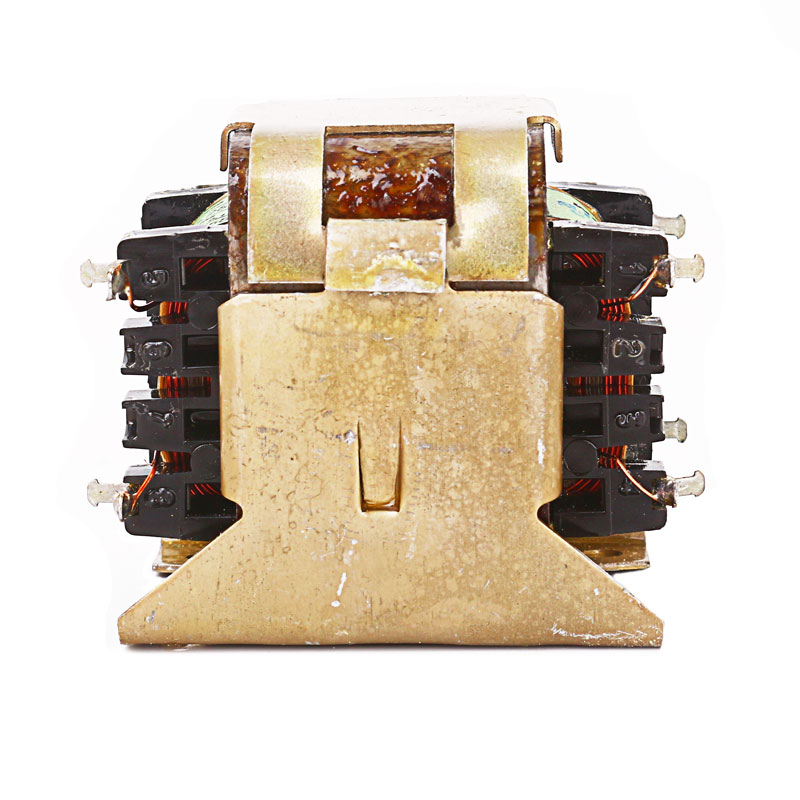

Особенности и работа трансформатора ТН 36

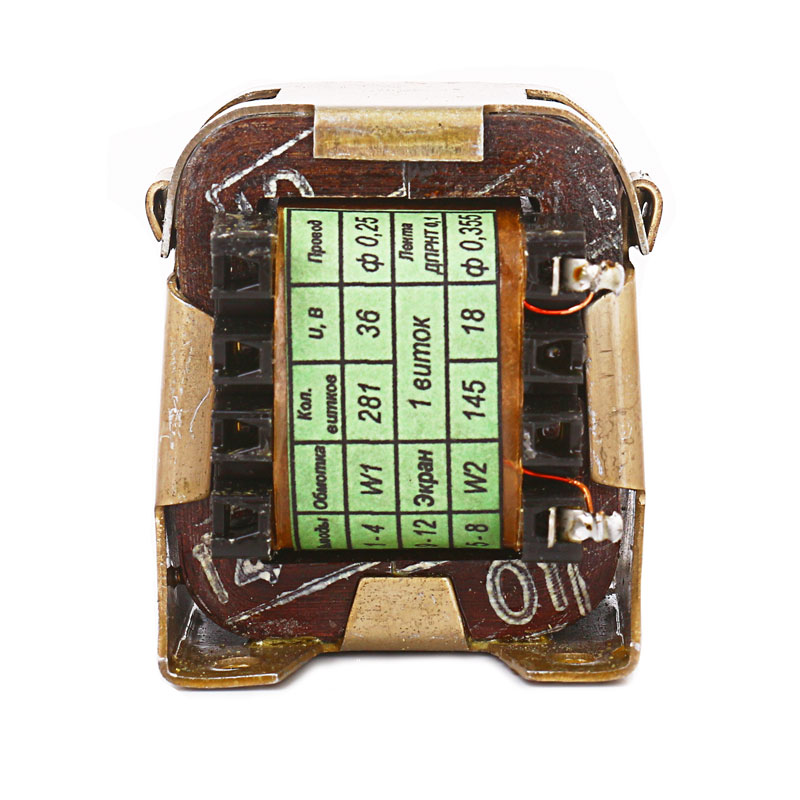

Трансформаторы этого типа производятся с двумя типами первичных обмоток. В первом варианте первичная обмотка рассчитывается на напряжение 127 В или 220 В, а во втором исполнении может использоваться только ток 220 В.

Конструкцией трансформатора предусмотрено также разное число вторичных обмоток, которые рассчитаны на разные номинальные значения токов и напряжений. Благодаря возможности параллельного или последовательного соединения проводников вторичной обмотки можно получать разные значения выходных токов и напряжений. Это позволит осуществлять при помощи этого трансформатора питание устройств с номинальным напряжением от 1,3В до 127 В.

Максимальный предел погрешности напряжения на вторичной обмотке при нормальном режиме эксплуатации составляет не более 5%, а при экстремальных эксплуатационных условиях показатель относительной погрешности будет равным от 6% до 9%. Величина сопротивления изоляции трансформатора ТН-36 составляет не меньше 20 МОм.

Конструкция устройства ТН-36 обеспечивает его надежную работу на протяжении всего срока эксплуатации. Конструкция способна противостоять воздействиям внешней среды, а также, в установленных пределах, механических воздействий. Магнитопроводы предложенных трансформаторов изготавливают в конструкциях, отвечающих стандартному ряду ШЛ16x20(25)(32), ШЛМ20x20(25)(32)(40), ШЛМ25x25(32)(40).

Название характеристики

Значение

Величина в первичной обмотке:

220 В или 127 В

Значение трансформируемого напряжения во вторичной обмотке: (в зависимости от соединения обмоток выбирается из ряда)

3,2 В / 5 В / 6,3 В / 110 В / 127 В

Величина допускаемого тока во вторичной обмотке:

не больше 1,2 A

Величина тока в первичной обмотке:

0,17 или 0,3 А

Величина номинальной мощности (в зависимости от модификации)

от 8 Вт до 190 Вт

Вес устройства:

около 1 кг

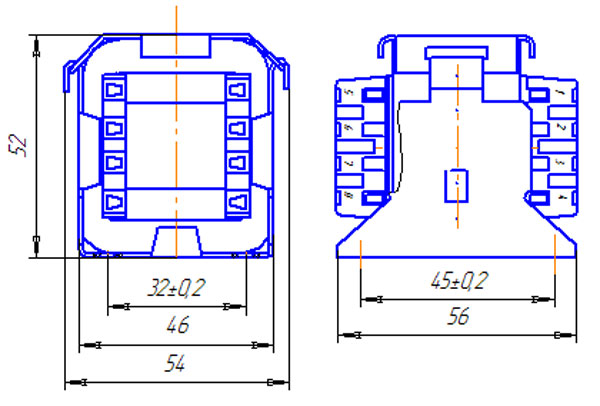

Размеры ТН 36

Схема габаритов трансформатора
