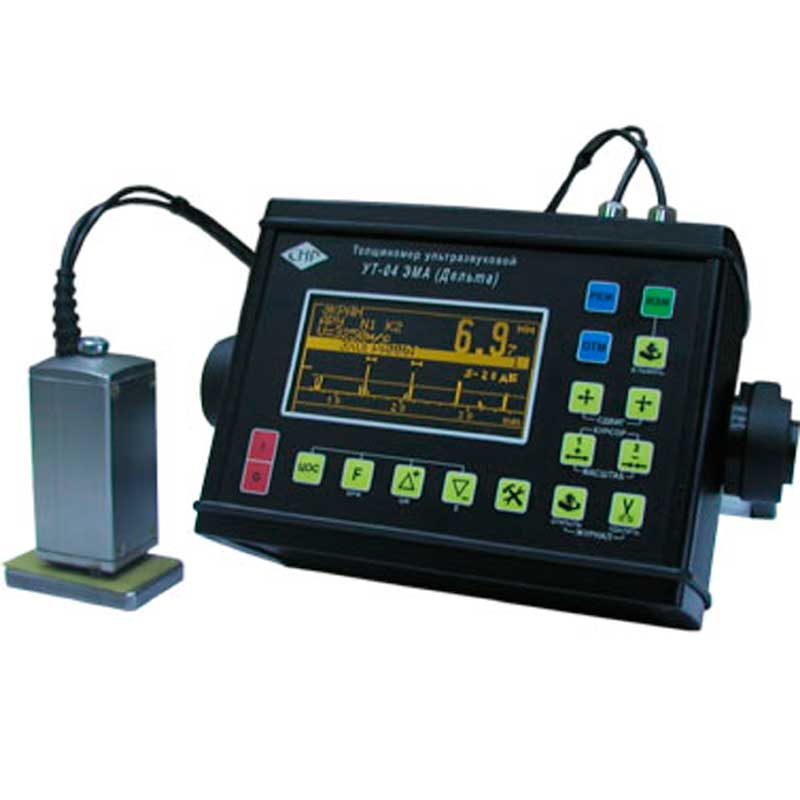

Толщиномер УТ-04 ЭМА Дельта низкотемпературный

Толщиномер УТ-04 ЭМА Дельта имеет низкотемпературный характер работы.

Об оборудовании

УТ-04 ЭМА НТ может с точностью до миллиметра измерить текущую толщину в токопроводящем материале. Измерение происходит в одностороннем контакте. При этом производится так же оценочная работа в коррозионном поражении поверхностей: тяжело доступных или вообще недоступных. Эксплуатационные работы приветствуются в двух вариантах: лаборатория производственного предприятия; полевые условия (строительство). Под контроль попадают изделия и конструкции на основе металлических материалов, которые попали под влияние коррозии, ржавления, порчи.

Принцип работы и возможности

Возбуждение происходит электромагнитно-акустическим способом, сокращенно называется ЭМА. Благодаря преобразователю ЭМА сигналов, принимаются сдвиговые колебания, считывая информацию, с которых можно измерить и очень точно понять размер толщины предмета, не используя контактную жидкость. Зачищать измеряемую поверхность не требуется. Процесс происходит через воздушную подушку (без ничего). Измерение можно произвести через покрытие непроводящего характера толщиной до 2 миллиметров.

Донный импульс проходит регистрацию во время серии зондирования. Размер амплитуды возрастает на показатель в 25,0 дБ. Амплитуда сигнала к шуму ровно на 12,5 дБ. На индикаторе возникает изображение эхограммы. Там показаны зондирующие и следующее после него импульсы, отраженного характера. В таком случае прибор выступает в роли дефектоскопа. Винчестер с памятью запоминает личной номер материала, его код и 100 эхограмм.

  • Толщину стали можно измерять в диапазоне от 2 мм до 200 мм.
  • Толщину алюминия можно вычислить в диапазоне от 2 мм до 100 мм.
  • Погрешность в пределе измерения 1,99…19,98 мм может допустить ошибку в размере 0,1 миллиметра.
  • Погрешность в пределе вычисления 19,99…200,01 мм может достигнуть размера 0,001 Нх.
  • 2 сантиметра минимум, может иметь показатель радиуса кривизны (поверхность измеряемого покрытия).
  • Непроводящее покрытие или зазор должен иметь размер максимум 0,5 миллиметра.
  • Индикатором считается дисплей (жидкокристаллическое изображение) размер 128 точек на 64 точки.
  • Автономный аккумулятор имеет напряжение 12,0 Вольт.
  • Полная зарядки батарея истощится через 7-9 часов после беспрерывной работы.
  • Диапазон рекомендуемой температуры равен -45…+55 градусов.
  • Электронный блок весит 2 500 грамм. Размеры 20 х 8 х 21,3 сантиметра.
  • Преобразователь имеет массу 500 грамм. Его габариты 7,5 х 3,5 х 3,5 сантиметра.

Электронный блок с внутренним аккумулятором; преобразователь ЭМА сигналов; устройство для оперативной зарядки аккумулятора; сетевой кабель для работы с ЭВМ; две меры с откалиброванной толщиной; ПО на дискете.
