Толщиномер УТ-98 СКАТ

Голосов: 1
Документация:
Руководство по эксплуатации(493.49 КБ)
Паспорт(420.13 КБ)
Сертификат(514.79 КБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Ультразвуковой толщиномер УТ-98 «СКАТ» - компактный измерительный прибор для промышленного применения. Приборы данной серии построены на базе современных электронных компонентов и микропроцессорного вычислительного модуля. Устройство комплектуется преобразователем модели П112-5-10/2-А-01, обеспечивающим определение толщины изделий в диапазоне от 0,5 до 300,0 мм с максимальной погрешностью 0,1 мм. Толщиномер выполняет измерения с дискретностью 0,01 мм, имеет функцию хранения результатов до 4000 измерений, 4 режима работы и разъем для передачи данных на ПК. Функционирование прибора допускается в температурном диапазоне от -20,0 до +50,0 °С.

Назначение толщиномера УТ-98 «СКАТ»

Ультразвуковые толщиномеры типа УТ-98 «СКАТ» предназначены для оснащения линий контроля выпускаемой продукции на предприятиях различного назначения. Устройства данного типа обеспечивают высокоточное измерение толщины изделий в одной точке измерения, поиск минимального значения толщины в области сканирования, а также выполнение непрерывного контроля толщины на поверхностях до 8 метров с составлением картины рельефа для передачи данных на ПК.

Устройство и работа

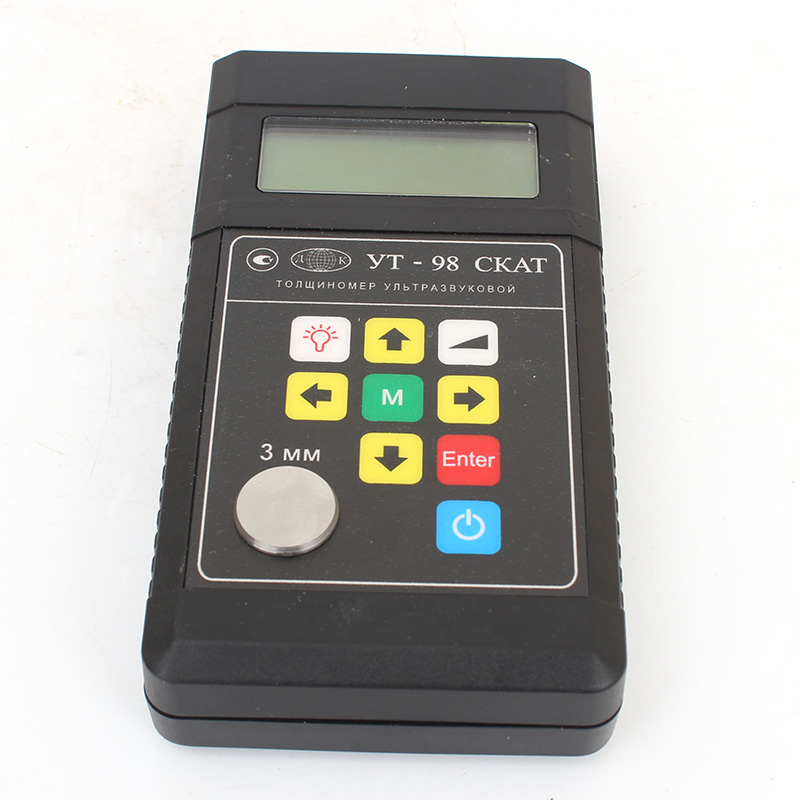

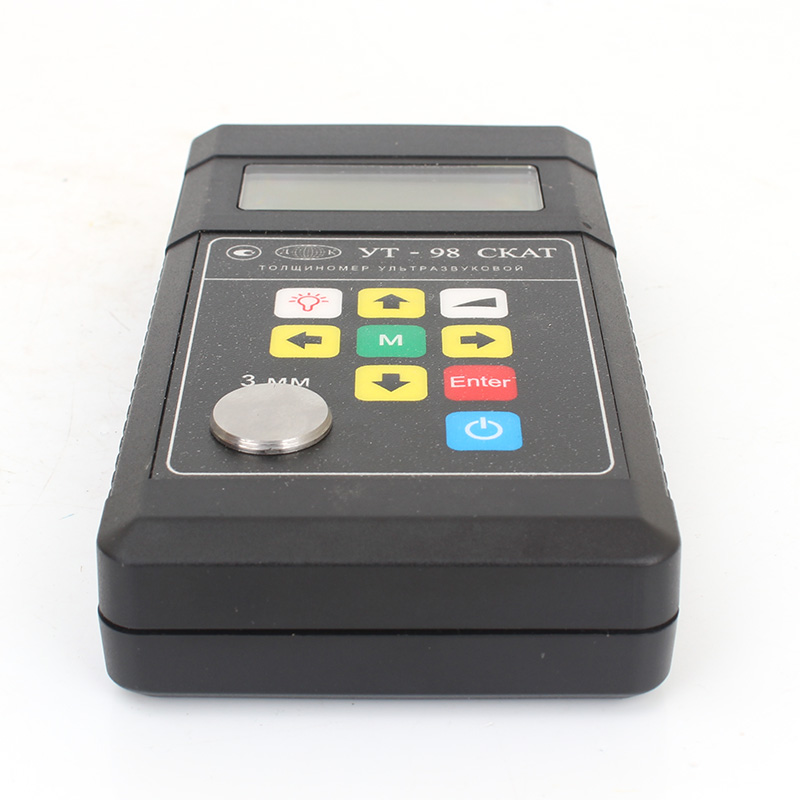

Прибор состоит из измерительного блока (ИБ) и преобразователя, соединенных кабелем. Корпус ИБ выполнен из пластика, на его лицевой стороне расположена панель управления, включающая дисплей и комплект кнопок настройки. Верхний торец снабжен присоединительными разъемами для подключения преобразователя и кабеля ПК. На тыльной стороне корпуса прибора УТ-98 «СКАТ» имеется съемная крышка отсека АКБ.

Характеристики

Параметры Значение
Диапазон контролируемых толщин, мм 0,5-300
Дискретность отсчета на цифровом индикаторе, мм 0,01
Скорость распространения ультразвука, м/с 1000-15000
Основная погрешность измерения в режиме "Импульс-эхо" в диапазоне толщин Т Т=0,5...20,0 - мм ±0,05;
Т=20,0-300,0 - мм ±(0,002h +0,05)
Основная погрешность измерения в режиме "Двойное эхо" ±0,1
Питание прибора аккумулятор или батарея типа "Крона"
Время непрерывной работы для аккумуляторов в режиме "Измерение" при емкости батарей 0,350 А/ч 25 ч (с подсветкой),
50 ч (без подсветки)
Диапазон рабочих температур для прибора от -20°С до +50°С
Диапазон рабочих температур для преобразователей от -40°С до +60°С
Габариты прибора, мм 157x85x30
Масса прибора с источником питания, кг 0,3

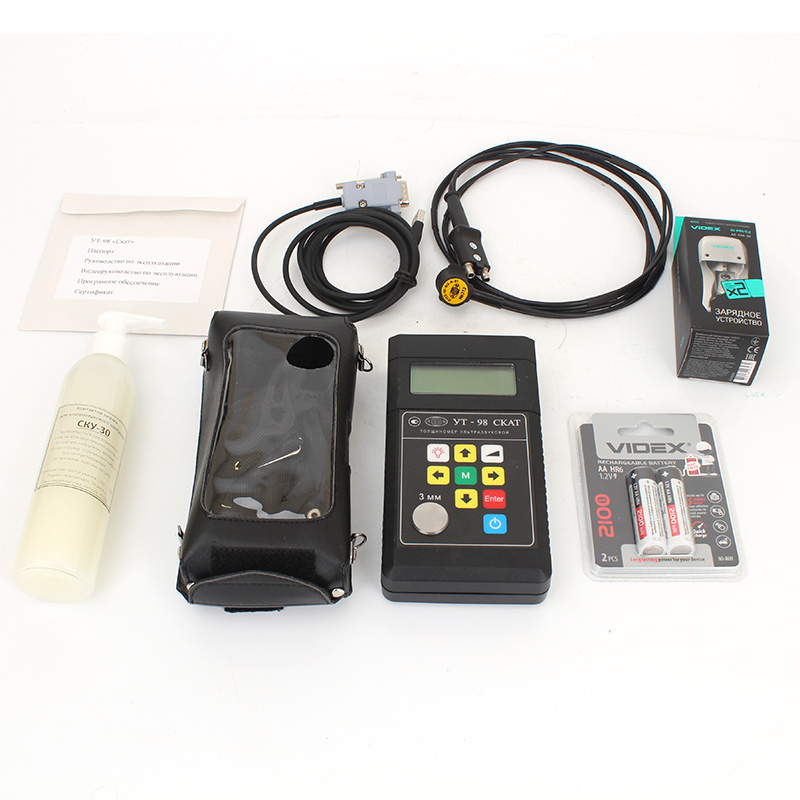

Комплектация

В комплект поставки данного устройства включены:

  • измерительный блок;
  • преобразователь с соединительным кабелем;
  • АКБ;
  • зарядное устройство;
  • кабель подключения к ПК;
  • сумка для переноски и хранения;
  • CD-диск с ПО;
  • Комплект технической документации.

Модификации

Преобразователи Измеряемая толщина, мм Рабочая поверхность, мм Габариты преобраз., мм
П112-5-10/2-А 1-200 Ø13 Ø22x45
П112-5-8/2-А 1-200 Ø10 Ø22x45
П112-5-6/2-А 1-100 Ø8 Ø22x45
П112-10-6/2-А 0,6-100 Ø8 10x12x30
П112-10-4r4-Б 0,5-100 Ø10 Ø22x45
П112-10-2r3-М 1,5-10 2x6 5x8x20
П112-10-3/2-ММ 1,5-20 Ø4 5x8x8
П112-2,5-12/2-А 0,5-200 Ø14 Ø22x45
П112-5-4x4-БТ 1-200 Ø10 Ø22x45
