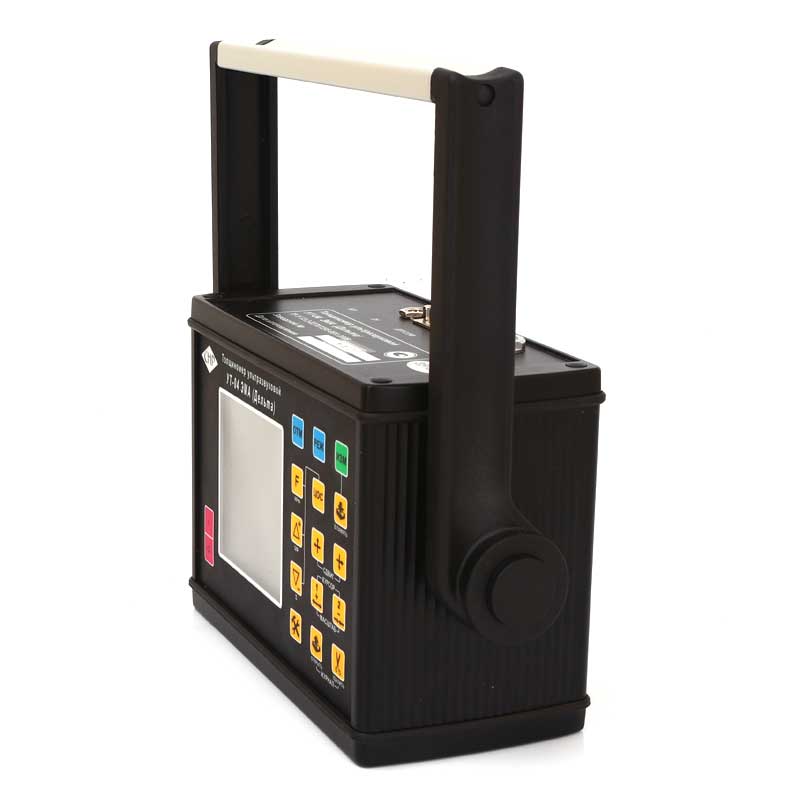

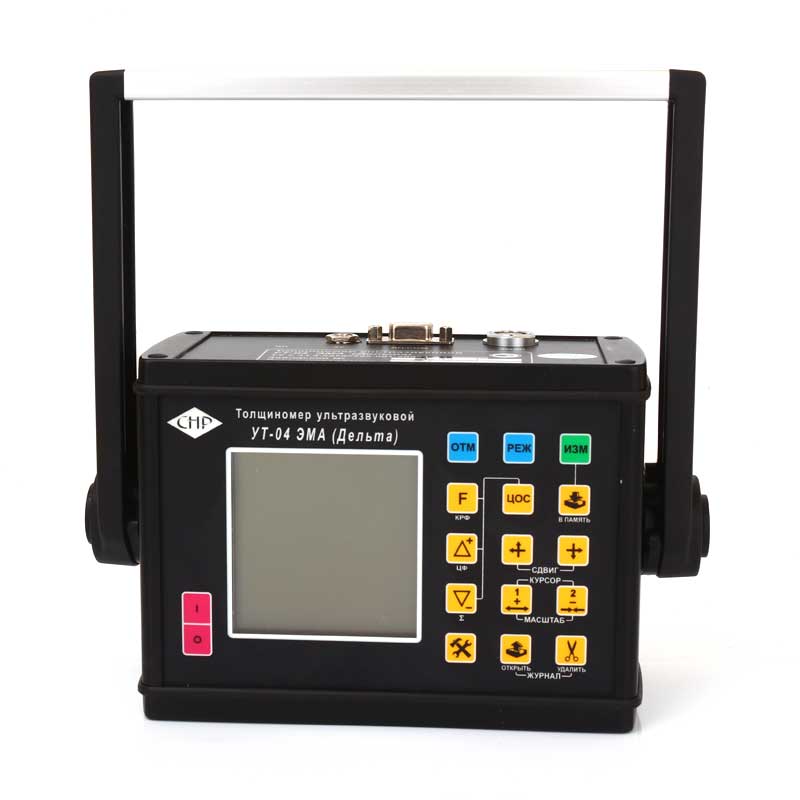

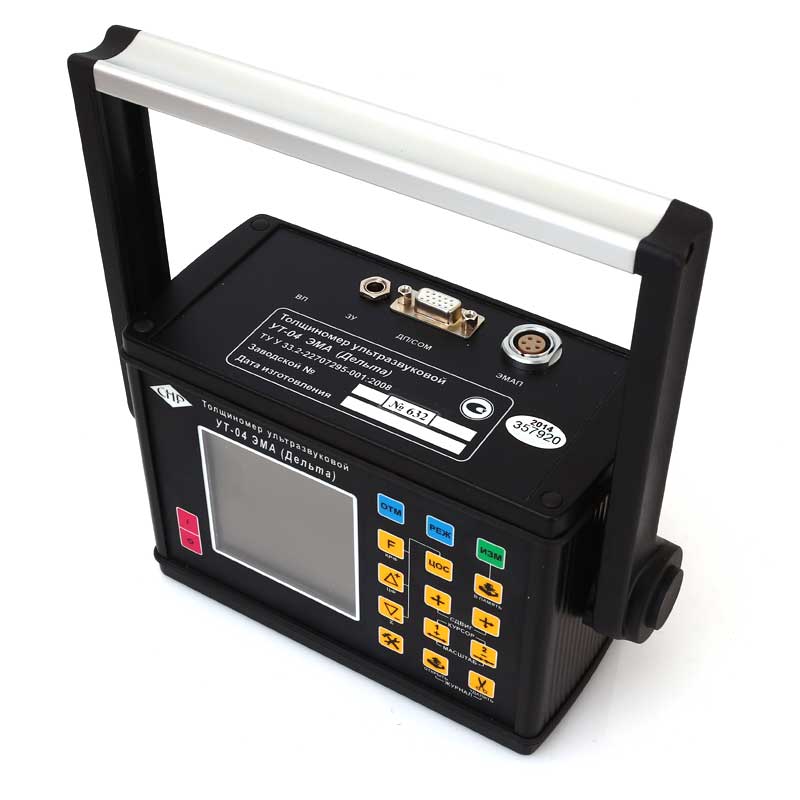

Толщиномер УТ-04 ЭМА Дельта является бесконтактным устройством.

Об оборудовании

Данное ультразвуковое устройство сделано таким образом, что рабочий процесс у него осуществляет в бесконтактном режиме. Принцип его работы акустический стиль, который работает одновременно и в электромагнитном стиле. Целью его создания было измерение показаний толщины различных предметов, изделий, материалов. В данном случае можно измерять значение толщины в токопроводящем материале, при этом тип измерения – односторонний доступ. Наш прибор позволяет давать оценку поражению коррозией той поверхности, которая находится в зоне полной или частичной недосягаемости.

УТ-04 ЭМА может измерять толщину, не требуя зачистки измеряемой поверхности. Можно вычислить толщину не используя контактную жидкость. Промежутком при измерении может быть зазор воздушного пространства, либо же покрытие, которое является непроводящим, на расстоянии примерно в 0,2 сантиметра. Таким покрытием может быть краска или лак, эмали или пленки. При заказе можно дополнить комплектацию прибора специальной тележкой, которая позволяет датчику ЭМА быть подвижным. Это в свою очередь помогает принимать толщинограмму в момент качения измерительного датчика вокруг исследуемого изделия. При этом число эхограмм, которые можно внести в память устройства может дойти до 4 000 записей.

Принцип работы и возможности

Во время выполнения измерительных работ толщиномер пользуется электромагнитно-акустическим способом возбуждения, который называется ЭМА. Сдвиговые колебания принимаются на датчик. Ослабленные донные импульсы регистрируются для того, чтобы накапливать Эхосигналы во время проведения ряда зондирований. Этот процесс увеличивает значение амплитуды рабочего сигнала не меньше, чем на 25 Децибел. Соотношение сигнала к шуму повышается примерно на 12,5 Децибел.

Эхограмма отображает на индикаторе зондирующие импульсы. Так же отображаются донные импульсы, которые отражаются и следуют после зондирующего импульса. Благодаря этому прибор используется как дефектоскоп, а если работать в режиме «толщинометрия», то можно выбрать необходимый четкий набор пар из донных импульсов. Код испытуемого материала заносится в память прибора, так же сохраняются его номер и максимум сто эхограмм. Внешняя ПЭВМ – это табло для выведения на него всей подробной информации.

  • Изделие по стальному материалу может исследоваться при толщине от 2 мм до 200 мм.
  • Изделие по алюминиевому материалу может измерять толщину в диапазоне от 2 мм до 100 мм.
  • Погрешность, которая допускается в части диапазона от 2 до 20 миллиметров, может равняться примерно 0,1 мм.
  • Погрешность, которая считается нормальной в отрезке диапазона от 20 до 200 миллиметров, равна 0,001 мм.
  • Поверхность контроля может иметь наименьшее значение радиуса кривизны в размере 20 миллиметров.
  • Непроводящее покрытие (значение зазора) может быть 2 сантиметра.
  • Индикатором считается дисплей ЖКИ графического типа, с размерами 128х64. Присутствует внутренняя контрастная подсветка.
  • Автономный тип питания от аккумулятора имеет напряжение + 12 Вольт.
  • Не используя дополнительную зарядку, УТ-04 может использоваться на протяжении минимум 8-9 часов.
  • Диапазон рекомендуемой температуры для проведения рабочих измерений равен -20…+50 градусов.
  • Электронный блок весит 2 500 грамм. Его размеры 20 х 8 х 21,3 см.
  • Преобразователь имеет массу 500 грамм. Габариты 7,5 х 3,5 х 3,5 см.

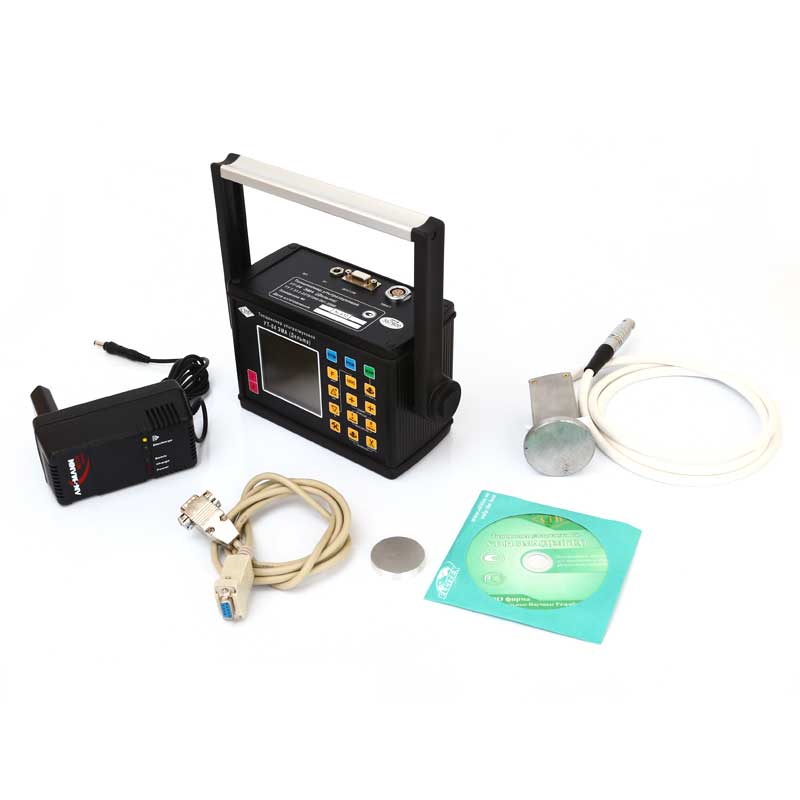

Блок электронного типа (включая аккумулятор); преобразователь типа ЭМА; устройство для проведения зарядки; кабель для включения ЭВМ; две меры с калиброванной толщиной; лента клеящаяся защитного типа – 2 штуки (ширина 0,05 мм); диск с ПО; сумка для переноски; руководство 22707295 по эксплуатации.
