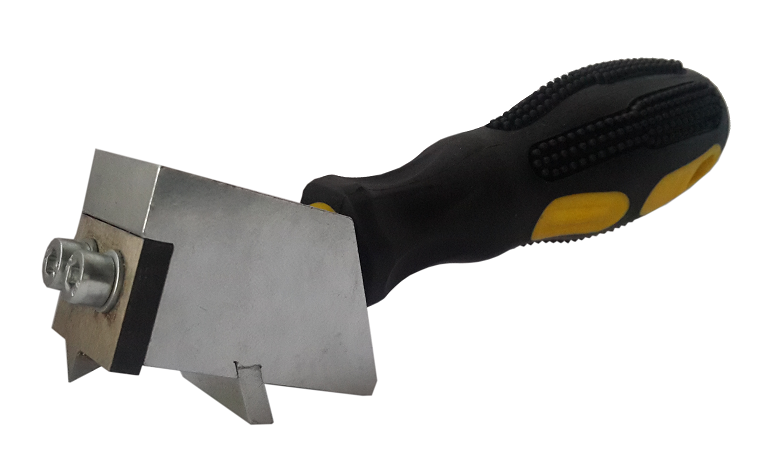

Толщиномер покрытий ТПН-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Толщиномер покрытий (нож) ТПН-1 предназначен для измерения толщины покрытий на любых основаниях, как металлических, так и неметаллических.

Принцип действия

Работа толщиномера покрытий основана на локальном разрушении (надрезе) покрытия в месте измерения с последующим измерением толщины покрытия. Измерение покрытия в месте надреза становится возможным благодаря специальной форме резака, которая позволяет измерив ширину надреза определить толщину покрытия. Измерение производится любым переносным измерительным микроскопом с подходящим диапазоном измерения и дискретностью.

Методика проведения измерения

Выполнить надрез покрытия до основания (подложки) и измерить его ширину, которая пропорциональна толщине покрытия для этого:

  • подготовить толщиномер нож, установив в него резак с необходимым углом заточки
  • прижать нож к покрытие и с достаточно сильным нажимом провести по покрытию, прорезая его до основания
  • на покрытии образуется V-образный надрез. Очистить аккуратно образовавшийся надрез от мусора, кусочком отслоившейся краски.
  • с помощью микроскопа измерить ширину надреза.
  • определить толщину покрытия, умножив измеренную ширину надреза на коэффициент (1; 0.4; 0.1) соответствующий применяемому ножу.
Технические характеристики
Параметры Значение
Толщина измеряемого покрытий, мкм Определяется длиной шкалы микроскопа
Погрешность измерения Половина цены деления микроскопа
Дискретность измерения Зависит от применяемого ножа
Габаритные размеры, мм, не более 170х50х50

Комплектность

В стандартный набор поставки толщиномера покрытий ТПН-1 входит

  • ручка-держатель;
  • 3 сменных ножа;
  • руководство по эксплуатации;
  • упаковка.

Микроскоп поставляется по отдельному заказу и в стандартный комплект поставки не входит.
