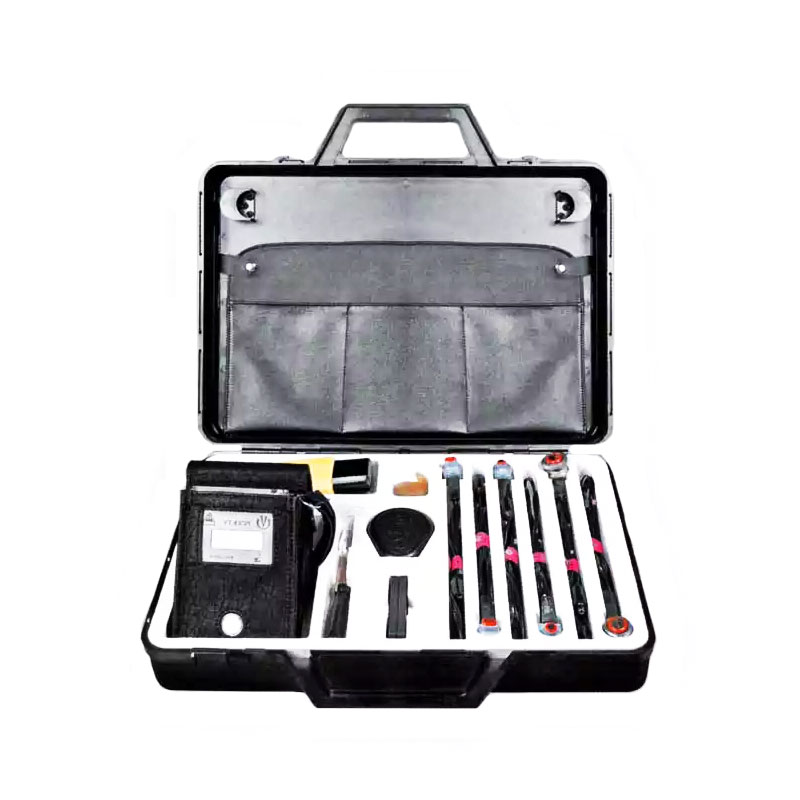

Толщиномер УТ-93П/1

No votes yet
Категория:

Толщиномер УТ-93П/1 представляет собой портативный толщинометр использующий ультразвуковую методику определения толщины исследуемого образца. Отличительной особенностью предложенного прибора является то, что он может применяться при одностороннем доступе к исследуемым узлам. Прибор позволяет измерять конструкционные детали разных приборов, которые производятся из металла или металлических сплавов.

Предложенные системы толщинометров имеют также дополнительную функцию, обеспечивающую возможность расчета скорости распространения УЗ-волны в исследуемом материале. Если известна толщина объекта (в пределах от 20 до 300 мм), можно определить время распространения волны в материале и по известным данным рассчитать скорость ее распространения (в пределах от 4399 до 6401 м/с).

Применение толщиномеров УТ-93/П1

Прибор служит для определения толщины различных объектов, среди которых можно отметить;

  • Трубопроводы;
  • Металлические емкости;
  • Элементы мостовых конструкций;
  • Транспортные детали;
  • Узлы промышленного оборудования;
  • Изделия металлопроката и прочее.

Отличительные особенности

  • Наличие пыле-и водозащищенного корпуса;
  • Встроенная система сигнализирования о наличии акустического контакта между датчиком прибора и исследуемым объектом;
  • Система мониторинга зарядки аккумулятора и сигнализирование о его разрядке;
  • Возможность автоматического отключения устройства при отсутствии акустического контакта на протяжении 2,5 минут;
  • Увеличенный рабочий ресурс от одного заряда батареи.

Принцип работы

В основу прибора положен принцип измерения времени прохождения ультразвуковой волны в исследуемых объектах. Имея значение времени прохождения волны от источника к противоположной грани и обратно, а также зная скорость ультразвука в материале можно рассчитать какую толщину имеет объект.

Параметры

Значение

Диапазоны измерения толщины по стали и алюминию:

от 0,6мм до 1000 мм

Предельный показатель погрешности измерений:

не более 0,1 мм

Величина дискретности измерений:

0,1 миллиметр

Питание прибора:

9 В (постоянный ток)

Продолжительность непрерывного использования:

300 часов

Рабочие температуры:

-100С.....+500C

Габаритные размеры:

83х140х36 мм

Масса устройства:

403 грамма
