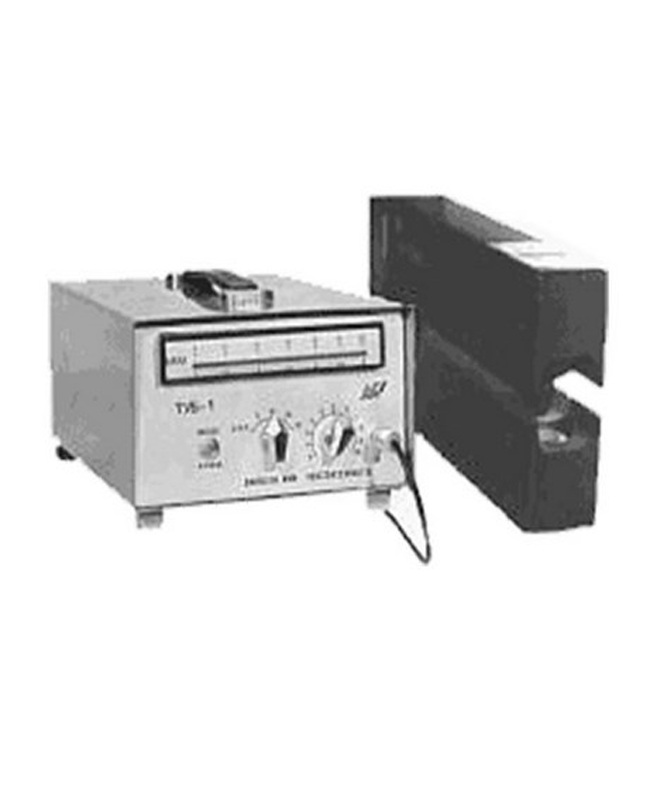

Толщиномер ультразвуковой ТУБ-1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Ультразвуковой толщиномер ТУБ-1 предназначен для бесконтактного измерения толщины фольги и ленты из металлов и их сплавов, лент и листов из полимерных материалов в процессе прокатки и перемотки.

Толщиномер рассчитан на круглосуточную работу на прокатных и перемоточных агрегатах при температуре контролируемого материала от +10°С до 50°С, движущегося со скоростью до 4 м/сек.

Описание

Основан на измерении ослабления акустических колебаний, проходящих через слой контролируемого материала. Измерение толщины происходит в воздушном зазоре акустического блока между оппозитно расположенными излучателем и приемником ультразвуковых колебаний.

Бесконтактный относительно контролируемого материала метод измерения, отсутствие вредных излучений, экологическая чистота, простота в эксплуатации, высокая надежность.

Технические характеристики
Диапазоны измерений толщины материала, мм
из меди, ниобия, молибдена, серебра 0,005-0,3
из золота 0,004-0,1
 из алюминия 0,005-1,0
из полимерных пленок 0,005-5,0
Приведенная погрешность показаний толщиномера, % 1,5
Угловое отклонение ленты относительно горизонтальной плоскости, град., не более 3
Температура контролируемого материала, °С +10 – +50
Температура окружающей среды, °С 0 – +35
Мощность, потребляемая от сети 220В, 50Гц, Вт, не более 10
Минимальная ширина контролируемой ленты, мм 70
Высота рабочего зазора, мм 20
Длина рабочего зазора, мм 200
Скорость прокатываемой ленты, не более, м/с 10
Габариты электронного блока, мм 350х220х130
Масса электронного блока, кг 3,5
