Тиристоры быстродействующие ТБ142, ТБ152

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Тиристоры быстродействующего типа, выпускаемые под маркой ТБ142, ТБ152 характеризуются низкими динамическими потерями. Наличие разветвленного управляющего электрода позволяет достичь более высоких скоростных показателей при нарастании тока в открытом состоянии и нарастании напряжения в закрытом. Изделие используется в токовых преобразователях и силовом оборудовании, для которого наиболее критична именно скорость переключения состояния.

Область применения

Быстродействующие тиристоры относятся к категории электронных компонентов, применяемых в цепях переменного и постоянного тока.

Устройство и работа

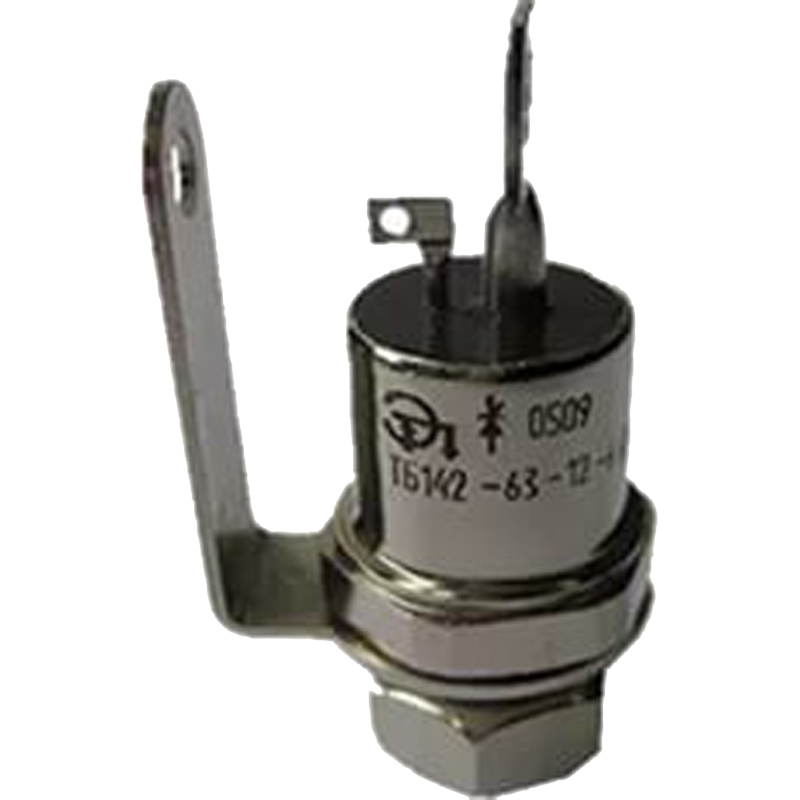

Тиристоры быстродействующие ТБ изготавливаются в металлокерамическом корпусе, тип конструкционного исполнения – штырьковый. Тиристор оснащается гибким выводом, охлаждение корпуса естественное или принудительное.

Характеристики

Технические характеристики
Наименование ТБ142-50 ТБ142-63 ТБ152-80 ТБ152-100
Max допустимый средний ток в открытом состоянии. А 50 63 80 100
Фактический max  допустимый средний ток в открытом состоянии 54 64 83 101
Max допустимый действующий ток в открытом состоянии, А 79 99 126 157
Ударный ток в открытом состоянии, кА 1,3 1,3 2,5 2,5
1,2 1,2 2,3 2,3
Импульсное напряжение в открытом состоянии, В 2,3
Пороговое напряжение в открытом состоянии, В 1,2
Динамическое сопротивление в открытом состоянии, мОм 7 5,6 4,4 3,5
Ток удержания, мА 250

Модификации

Технические характеристики
ТБ142 ТБ152
ТБ142-50 ТБ152-80
ТБ142-63 ТБ152-100
