Описание
Тиристоры Т141-63/Т141-80 и Т142-63/Т141-80 предназначены для управления нагрузкой с рабочим током до 80 А. Применяются в схемах управления и регулирования, источниках питания.
Устройство и работа

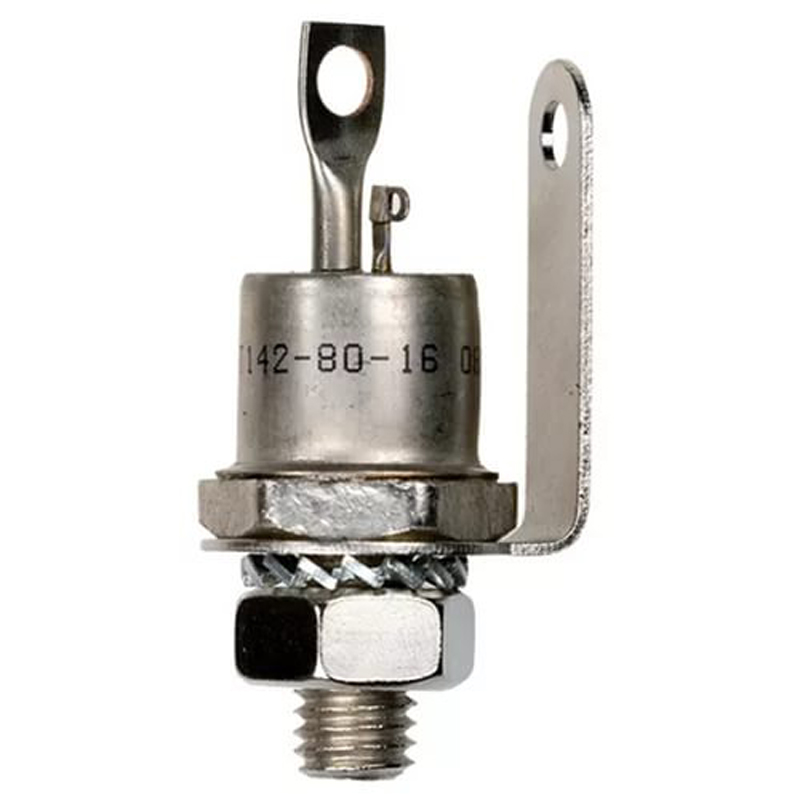

Тиристоры выпускаются в металлостеклянных корпусах с жёсткими (Т142) и гибкими (Т141) выводами катода и управляющего электрода. Анод имеет резьбу для монтажа прибора на радиатор.
Характеристики
| Наименование |
Т141-63 Т142-63 |
Т141-80 Т142-80 |
| Max допустимый средний ток в открытом состоянии, А | 63 | 80 |
| Действующий ток в открытом состоянии, А | 98 | 125 |
| Ударный ток в открытом состоянии, кА | 1,3 | 1,5 |
| 1,43 | 1,65 | |
| Импульсное напряжение в открытом состоянии, В | 1,65 | 1,65 |
| Пороговое напряжение в открытом состоянии, В | 1 | 1 |
| Динамическое сопротивление в открытом состоянии, Ом | 0,0033 | 0,0026 |
| Ток удержания, мА | 120 | 120 |
| Ток включения, мА | 210 | 210 |
| Средний ток в открытом состонии, А | 24 | 27 |
| Критическая скорость нарастания тока в открытом состоянии, А/мкс | 160 | 160 |
| Время включения, мкс | 10 | 10 |
| Время задержки, мкс | 2 | 2 |
Модификации
Тиристоры выпускаются в таком исполнении: Т141-63, Т141-80, Т142-63, Т142-80.
