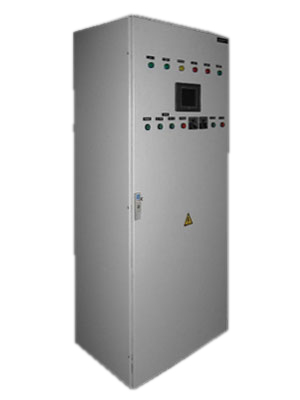

Тиристорные возбудители ТЭП

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Тиристорные возбудители предназначены для питания обмоток возбуждения и регулирования реактивной мощности синхронных машин. В состав тиристорных возбудителей входят: управляемый выпрямитель - устройство питания обмотки возбуждения синхронной машины (выпрямительное устройство с системой импульсно-фазового управления); входной реактор (или трансформатор); узел гашения поля, система опробования, устройства для измерения и контроля выходного тока, напряжения возбудителя и тока статора; система защиты и сигнализации, включая индикацию неисправностей, система автоматического регулирования и система диагностики. Комплектно с тиристорными возбудителями синхронных двигателей может поставляться релейно-контакторная аппаратура для управления пуском двигателя.

Параметры возбудителей синхронных машин

Маркировка тиристорного возбудителя

Номинальный выходной ток, А

Номинальное вы ходное напряже ние (на нагрузке) выпрямителя, В

Габаритные размерыLxBxH, мм

Масса , кг

ТЭП-200/48-1122-ВСД-1П1-0 УХЛ4

200

48

600х400х1975

175

ТЭП-200/75-1122-ВСД-1П1-0 УХЛ4

200

75

600х400х1975

175

ТЭП-200/115-1122-ВСД-1П1-0 УХЛ4

200

115

600х400х1975

175

ТЭП-200/150-1122-ВСД-1П1-0 УХЛ4

200

150

600х400х1975

175

ТЭП-200/220-1122-ВСД-1П1-0 УХЛ4

200

220

600х400х1975

175

ТЭП-320/48-1122-ВСД-1П1-0 УХЛ4

320

48

600х400х1975

175

ТЭП-320/75-1122-ВСД-1П1-0 УХЛ4

320

75

600х400х1975

175

ТЭП-320/115-1122-ВСД-1П1-0 УХЛ4

320

115

600х400х1975

175

ТЭП-320/150-1122-ВСД-1П1-0 УХЛ4

320

150

600х400х1975

175

ТЭП-320/220-1122-ВСД-1П1-0 УХЛ4

320

220

600х400х1975

175

ТЭП-400/48-1122-ВСД-1П1-0 УХЛ4

400

48

600х400х1975

175

ТЭП-400/75-1122-ВСД-1П1-0 УХЛ4

400

75

600х400х1975

175

ТЭП-400/115-1122-ВСД-1П1-0 УХЛ4

400

115

600х400х1975

175

ТЭП-400/150-1122-ВСД-1П1-0 УХЛ4

400

150

600х400х1975

175

ТЭП-400/220-1122-ВСД-1П1-0 УХЛ4

400

220

600х400х1975

175

ТЭП-500/48-1122-ВСД-1П1-0 УХЛ4

500

48

600х400х1975

200

ТЭП-500/75-1122-ВСД-1П1-0 УХЛ4

500

75

600х400х1975

200

ТЭП-500/115-1122-ВСД-1П1-0 УХЛ4

500

115

600х400х1975

200

ТЭП-500/150-1122-ВСД-1П1-0 УХЛ4

500

150

600х400х1975

200

ТЭП-500/220-1122-ВСД-1П1-0 УХЛ4

500

220

600х400х1975

200

Тиристорные возбудители ТЭП комплектуются следующими трансформаторами

Маркировка тиристорного возбудителя

Маркировка трансформатора

Габаритные размеры LxBxH,мм

Масса трансформатора, кг

ТЭП-200/48-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-40/0,5

740х460х772

340

ТЭП-200/75-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-63/0,5

790х460х772

390

ТЭП-200/115-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-200/150-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-200/220-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-160/0,5

1520х810х1185

1000

ТЭП-320/48-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-40/0,5

740х460х772

340

ТЭП-320/75-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-63/0,5

790х460х772

390

ТЭП-320/115-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-320/150-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-320/220-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-160/0,5

1520х810х1185

1000

ТЭП-400/48-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-40/0,5

740х460х772

340

ТЭП-400/75-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-63/0,5

790х460х772

390

ТЭП-400/115-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-400/150-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-400/220-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-160/0,5

1520х810х1185

1000

ТЭП-500/48-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-40/0,5

740х460х772

340

ТЭП-500/75-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-63/0,5

790х460х772

390

ТЭП-500/115-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-500/150-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-100/0,5

940х460х807

500

ТЭП-500/220-1122-ВСД-1П1-0 УХЛ4

ТСЗВ-160/0,5

1520х810х1185

1000

Система защиты электропривода обеспечивает:

  • защиту при превышении мгновенного тока предельной величины для данного электропривода;
  • защиту при аварийной перегрузке тиристоров;
  • защиту при исчезновении и недопустимом снижении тока возбуждения электродвигателя;
  • защиту при исчезновении напряжения питания силовых цепей и напряжения собственных нужд;
  • защиту от перегрузки электродвигателя, превышающей заданную величину.

Система сигнализации электропривода обеспечивает:

  • сигнализацию о готовности электропривода к работе;
  • сигнализацию об аварийном отключении преобразователя;
  • сигнализацию о наличии напряжения в силовой цепи и напряжения собственных нужд.
