Описание
Тиристоры Т151 и Т152 – линейки специализированных электротехнических изделий для промышленного использования. Каждая линейка имеет по две основные модификации, различающиеся тепловым сопротивлением и максимальным средним током в открытом состоянии. Кроме того, каждая модификация выпускается в нескольких исполнениях, различающихся параметрами импульсного напряжения.
Назначение
Тиристоры линеек Т151 и Т152 используются в качестве компонентов эл.цепей различного оборудования промышленного назначения.
Устройство и работа

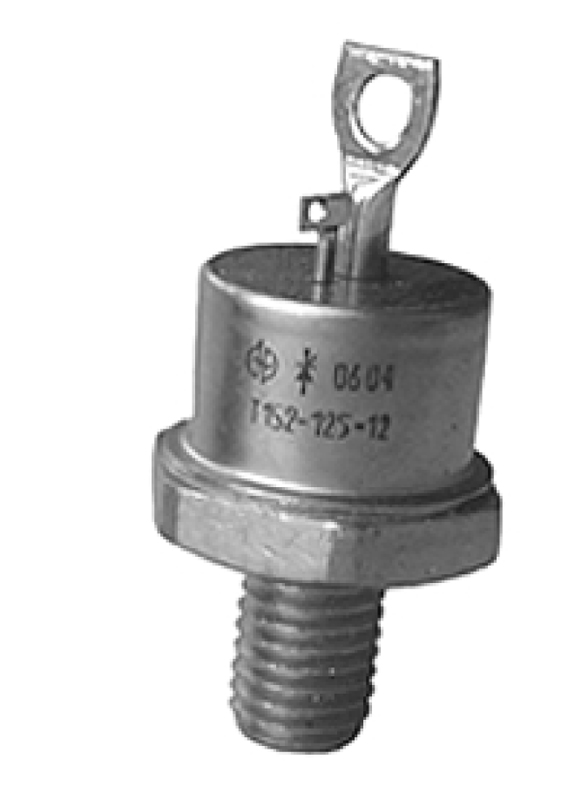

Тиристоры данного типа имеют корпус цилиндрической формы. В нижней части смонтирован резьбовой контакт (анод). В верхней части имеются выводы катода и управляющего электрода.
Характеристики
| Наименование |
Т151-63 Т152-63 |
Т151-80 Т152-80 |
| Max допустимый средний ток в открытом состоянии, А | 63 | 80 |
| Действующий ток в открытом состоянии | 98 | 125 |
| Ударный ток в открытом состоянии, кА | 1,3 | 1,5 |
| 1,43 | 1,65 | |
| Импульсное напряжение в открытом состоянии, В | 1,95 | 1,85 |
| Пороговое напряжение в открытом состоянии, В | 1,1 | 1,1 |
| Динамическое сопротивление в открытом состоянии, Ом | 0,0043 | 0,003 |
| Ток удержания, мА | 120 | 120 |
| Ток включения, мА | 210 | 210 |
| Средний ток в открытом состоянии, А | 22 | 24 |
Модификации
Прибор выпускается в следующих исполнениях: Т151-63, Т151-80, Т152-63 и Т152-80.
