Описание
Тиристоры ТБ271 предназначены для работы в цепях постоянного и переменного тока различных силовых электротехнических установок, в которых требуется небольшое время выключения и включения, высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Конструктивное исполнение

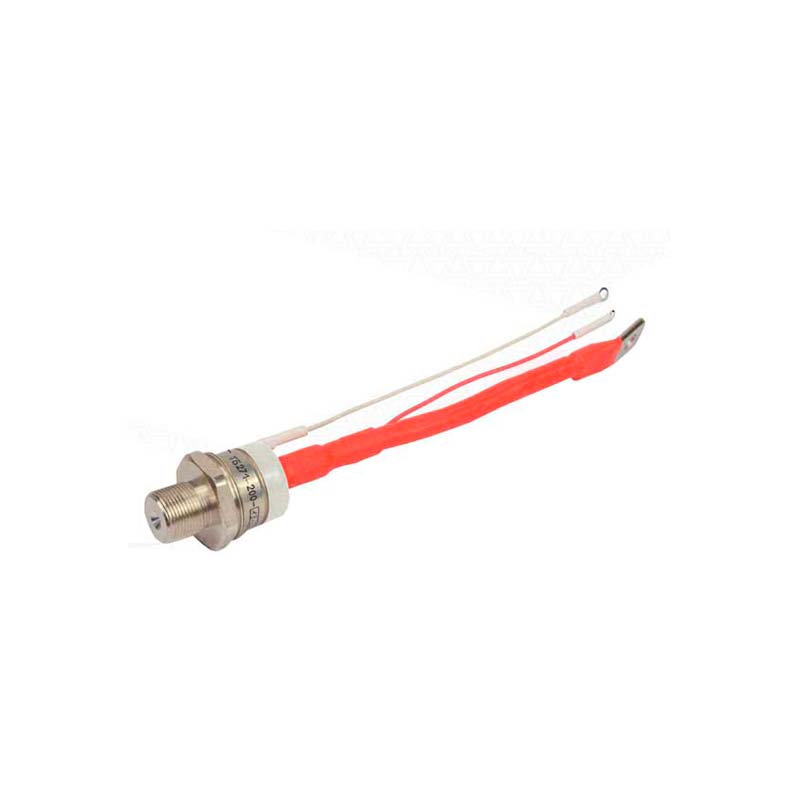

Тиристоры имеют штыревое исполнение. Корпус - металлокерамический с гибким выводом и прижимными контактами.
Характеристики
| Параметры | ТБ271-200 | ТБ271-250 |
| Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение, UDRM/URRM | 300-1400 В 300-1400 В 300-1400 В 300-1400 В |
|
| Максимально допустимый средний ток в открытом состоянии (Температура корпуса), IT(AV)/(TC) | 200 А (90°C) | 250 А (90°C) 250 А (90°C) |
| Максимально допустимый действующий ток в открытом состоянии, ITRMS | 314 А | 393 А |
| Ударный ток в открытом состоянии, ITSM | 6.0 кА | 6,5 кА |
| Максимально допустимая температура перехода, Tjmax | 125 C | |
| Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии, UTM/ITM | 2,4/628 В/А | 2,3/785 В/А |
| Пороговое напряжение тиристора в открытом состоянии, UT(TO) | 1,20 В | 1,12 В |
| Динамическое сопротивление в открытом состоянии, rT | 1,30 мОм | 1,16 мОм |
| Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток, IDRM/IRRM | 50 мА | |
| Критическая скорость нарастания напряжения в закрытом состоянии, (dUD/dt)cr | 200-1000 В/мкс | |
| Отпирающий постоянный ток управления, IGT | 300 мА | |
| Отпирающее постоянное напряжение управления, UGT | 3,5 В | |
| Критическая скорость нарастания тока в открытом состоянии, (diT/dt)cr | 800 А/мкс | |
| Время выключения, с | 20-50 мкс | |
| Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания, i2·t | - | |
| Тепловое сопротивление переход - корпус, Rth(j-c) | 0.08 C/Вт | |
Комплектация
- тиристор ТБ271 - 1 шт,
- этикетка - 1 шт на одну внутреннюю упаковку (пачку) тиристоров.
