Описание

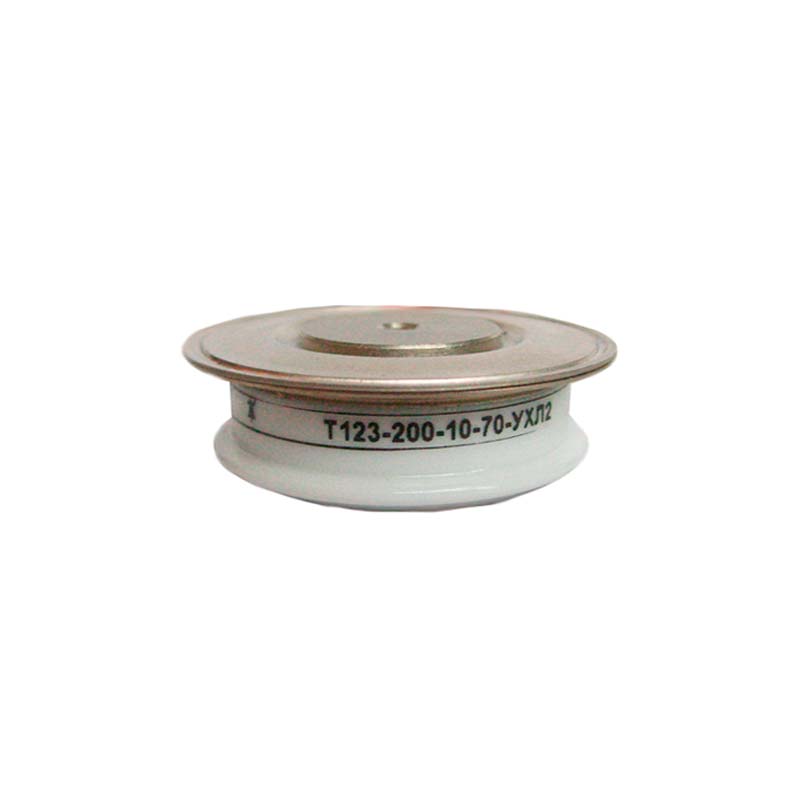

Тиристоры Т123-200, Т123-250, Т123-320 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.
Конструктивное исполнение

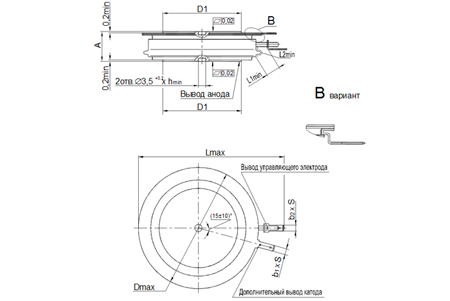

Рис.1. Габаритные и присоединительные размеры тиристоров Т123-200, Т123-250, Т123-320
- L1 - расстояние по воздуху между анодом и управляющим электродом,
- L2 - длина пути для тока утечки между анодом и управляющим электродом.
Характеристики
| Тип тиристора | Размеры, мм | Масса,г | Усилие сжатия, Н | ||||||||
| Dmax | D1 | A | L1min | L2min | Lmax | blxS | b2XS | hmin | |||
| Т123-200 Т123-250 Т123-320 |
42 | 19 ±1 | 14,6±1 | 4,9 | 8,1 | 52,0 | 2,8х0,5 | 2,8х0,5 | 1,3 | 70 | 6000±500 |
| Параметр | Значение параметра | Условия установления норм на параметры | |||
| Буквенное обозначение | Наименование, единица измерения | Т123-200Т123-250 | Т123-320 | ||
| U DSМ U RSМ |
Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов: 6 8 9 10 12 14 16 18 |
600 |
600 |
Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут. | |
| U DRМ U RRМ |
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов: 6 |
670 |
670 |
Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут | |
| U DWМ U RWМ |
Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В | 0,8U DRМ 0,8U RRМ |
|||
| U D U R | Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В | 0,6U DRМ 0,6U RRМ |
Т с =85°C | ||
| (du D /dt) crit | Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы: 4 5 6 7 8 |
200 |
Т jm =125°C; U DМ =0,67U DRМ t u | ||
| I DRM I RRM |
Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более | 2 | Т jm =25°C Цепь управления разомкнута. | ||
| 20 | Т jm =125°C Цепь управления разомкнута. | ||||
| Параметры | Значение параметра | Условия установления норм на параметры | |||
| Буквенное обозначение | Наименование, единиица измерения | Т123-200 | Т123-250 | Т123-320 | |
| I T(AV)M | Максимально допустимый средний ток в открытом состоянии, А | 200 | 250 | 320 | Т с =85°C Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц. |
| Фактический максимально допустимый средний ток в открытом состоянии, А | 270 | 310 | 340 | ||
| I TRMSM | Максимально допустимый действующий ток в открытом состоянии, А | 315 | 390 | 500 | |
| I TSM | Ударный ток в открытом состоянии, кА | 4,40 | 4,95 | 6,0 | Т j =25°C |
| 4,0 | 4,50 | 5,50 | Т jm =125°C Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin |
||
| U TM | Импульсное напряжение в открытом состоянии, В, не более | 1,90 | 1,75 | Т j =25°C, I T =3,14 I T(AV)M | |
| U T(TO) | Пороговое напряжение в открытом состоянии, B, не более | 1,10 | 1,00 | 0,95 | Т j =25°C |
| 1,05 | 0,96 | 0,83 | Т jm =125°C | ||
| r T | Динамическое сопротивление в открытом состоянии, мОм, не более | 1,08 | 0,96 | 0,80 | Т j =25°C |
| 1,17 | 1,12 | 0,98 | Т jm =125°C | ||
| I н | Ток удержания, мА, не более | 300 | Т j =25°C, U D =12 В цепь управления разомкнута. |
||
| I T(AV) | Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А | 80 | 85 | 100 | естественное охлаждение |
| 175 | 190 | 210 | принудительное охлаждение v=6 м/с | ||
| Параметр | Значение параметра | Условия установления норм на параметр | |
| Буквенное обозначение | Наименование, единица измерения | Т123-200, Т123-250, Т123-320 | |
| U GT | Отпирающее постоянное напряжение управления, В, не более | 3,0 | Т j =25°C, U D =12 |
| 5,0 | Т j =25°C, U D =12 | ||
| I GT | Отпирающий постоянный ток управления, мА, не более | 0,20 | Т j =25°C, U D =12 В |
| 0,45 | Т jmin =L60°C, U D =12 В | ||
| U G | Неотпирающее постоянное напряжение управления, В, н е менее | 0,40 | Т jm =125°C, U D =0,67U DRM |
| I GD | Неотпирающий постоянный ток управления, мА, не мене е | 5,0 | |
| Параметр | Значение параметра | Условия установления норм на параметры | |||||
| Буквенное обозначение | Наименование, единица измерения | Т123-200 | Т123-250 | Т123-320 | |||
| (di T /dt) crit | Критическая скорость нарастания тока в открытом состоянии, А/мкс | 160 | f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M | ||||
| 600 | Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин | ||||||
| t qt | Время включения, мкс, не более | 25 | Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс | ||||
| t q | Время выключения, мкс, не более, для группы: M2 Р2 Т2 |
250 200 160 |
T jm = 125 o С ; I T = I TAVM ; t i min = 200 мкс ; U R = 100 В ; U DM = 0,67U DRM В / мкс ; 50 dt du А / мкс ; 5 dt di D f = = | ||||
| Q rr | Заряд обратного восстановления, мкКл, не более | 450 | T jm = 125 o С ; I T = I TAVM ; t i = 200 мкс ; U R = 100 В dt di D f = А / мкс 5 А | ||||
| Параметр | Значение параметра | Условия установления норм на параметры | ||
| Буквенное обозначение | Наименование, единица измерения | Т123-200 Т123-250 Т123-320 |
Т123-250 Т123-320 |
|
| T jm | Максимально допустимая температура перехода, °C | 125 | ||
| T jmin | Минимально допустимая температура перехода, °C | минус 60 | ||
| T stgm | Максимально допустимая температура хранения, °C | 50 | ||
| T stgmin | Минимально допустимая температура хранения, °C | минус 60 | ||
| R thjc | Тепловое сопротивление переход-корпус, °C/Вт, не более | 0,080 | 0,070 | Постоянный ток |
| R thch | Тепловое сопротивление корпус-охладитель, °C/Вт, не более | 0,020 | ||
| R thjа | Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более | Охладитель O123 по ИЕАЛ .065160.001 ТУ , T a = 40 оС | ||
| 0,81 | 0,8 | естественное охлаждение | ||
| 0,312 | 0,302 | принудительное охлаждение v = 6 м/с | ||
