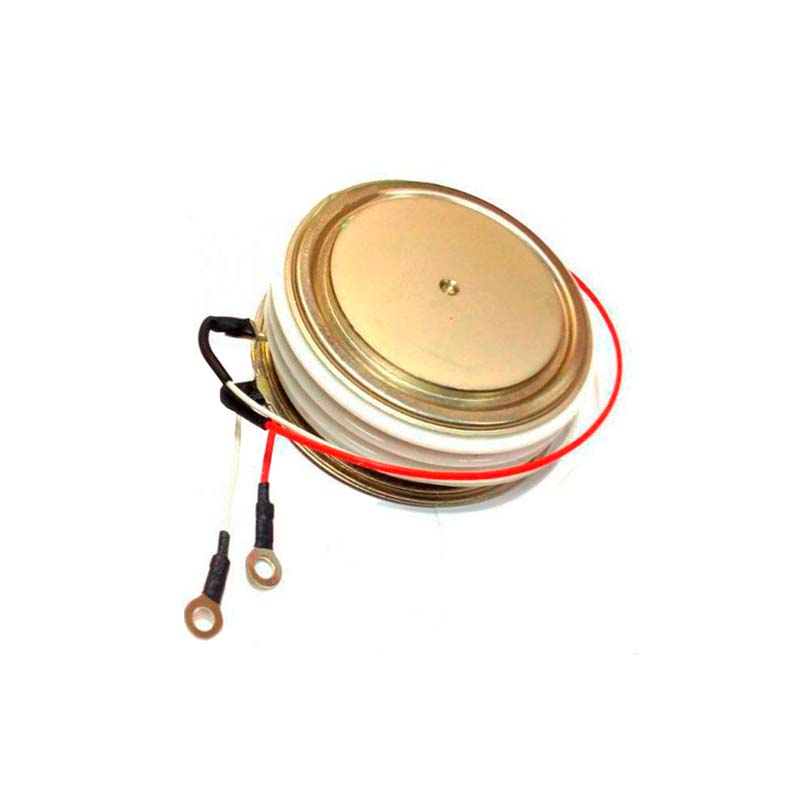

Описание
Тиристоры Т353-630, Т653-630 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.
Конструктивное исполнение

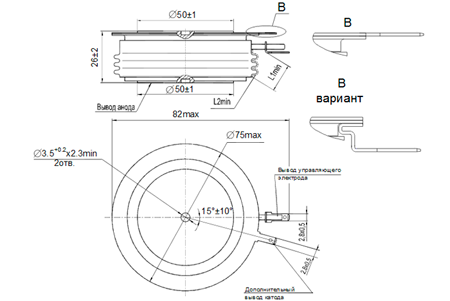

Рис.1. Габаритные и присоединительные размеры тиристоров Т353-630, Т653-630
- L1 - расстояние по воздуху между анодом и управляющим электродом,
- L2 - длина пути для тока утечки между анодом и управляющим электродом,
- Количество ребер не регламентируется.
Характеристики
| Размеры, мм | Масса, г | Усилие натяжения, Н | |
| L1min | L2min | ||
| 15,2 | 30,7 | 580 | 26000±2000 |
| Параметр | Значение параметра | Условия установления норм на параметры | |||||||
| Буквенное обозначение | Наименование, единица измерения | Т353-630 | Т653-630 | ||||||
| U DSМ U RSМ |
Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов: 20 22 24 26 28 30 32 34 |
2000 |
Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут. | ||||||
| U DRМ U RRМ |
Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов: 20 22 24 26 28 30 32 34 |
2200 2400 2600 2800 3000 3200 3400 3600 |
Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут | ||||||
| U DWМ U RWМ |
Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В | 0,8 UDRM 0,8 URRM |
T jm = 125 о С Импульс напряжения синусои - дальный однополупериодный дли - тельностью 10 мс , частота 50 Гц | ||||||
| U D U R | Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В | 0,6 UDRM 0,6 URRM |
Т с =85°C | ||||||
| (du D /dt) crit | Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы: 4 5 6 7 8 |
200 |
Т jm =125°C; U DМ =0,67U DRМ t u | ||||||
| I DRM I RRM |
Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более | 5 | Т jm =25°C Цепь управления разомкнута. | ||||||
| 70 | Т jm =125°C Цепь управления разомкнута. | ||||||||
| Параметры | Значение параметра | Условия установления норм на параметры | |||||
| Буквенное обозначение | Наименование, единиица измерения | Т353-630 | Т653-630 | ||||
| I T(AV)M | Максимально допустимый средний ток в открытом состоянии, А | 630 | Т с =85°C Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц. |
||||
| Фактический максимально допустимый средний ток в открытом состоянии, А | 730 | ||||||
| I TRMSM | Максимально допустимый действующий ток в открытом состоянии, А | 990 | |||||
| I TSM | Ударный ток в открытом состоянии, кА | 16,5 | Т j =25°C | ||||
| 15,0 | Т jm =125°C Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin |
||||||
| U TM | Импульсное напряжение в открытом состоянии, В, не более | 2,1 | Т j =25°C, I T =3,14 I T(AV)M | ||||
| U T(TO) | Пороговое напряжение в открытом состоянии, B, не более | 1,2 | Т j =25°C | ||||
| 1,1 | Т jm =125°C | ||||||
| r T | Динамическое сопротивление в открытом состоянии, мОм, не более | 0,45 | Т j =25°C | ||||
| 0,65 | Т jm =125°C | ||||||
| I н | Ток удержания, мА, не более | 300 | Т j =25°C, U D =12 В цепь управления разомкнута. |
||||
| I T(AV) | Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А | Охладитель ОР 153-150 по ТУ У 32. 1- 300 776 85- 015 -20 04, T a = 40оС | |||||
| 195 | естественное охлаждение | ||||||
| 445 | принудительное охлаждение v=6 м/с | ||||||
| Параметр | Значение параметра | Условия установления норм на параметр | |
| Буквенное обозначение | Наименование, единица измерения | Т353-630, Т653-630 | |
| U GT | Отпирающее постоянное напряжение управления, В, не более | 3,0 | Т j =25°C, U D =12 |
| 5,0 | Т j =25°C, U D =12 | ||
| I GT | Отпирающий постоянный ток управления, мА, не более | 0,30 | Т j =25°C, U D =12 В |
| 0,65 | Т jmin =L60°C, U D =12 В | ||
| U G | Неотпирающее постоянное напряжение управления, В, н е менее | 0,40 | Т jm =125°C, U D =0,67U DRM |
| I GD | Неотпирающий постоянный ток управления, мА, не мене е | 10,0 | |
| Параметр | Значение параметра | Условия установления норм на параметры | ||
| Буквенное обозначение | Наименование, единица измерения | Т353-630 | Т653-630 | |
| (di T /dt) crit | Критическая скорость нарастания тока в открытом состоянии, А/мкс | 200 | f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M | |
| 800 | Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин | |||
| t qt | Время включения, мкс, не более | 30 | Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс | |
| t q | Время выключения, мкс, не более, для группы: Е2 Н2 К2 М2 |
500 |
Т jm =125°C, t i min =1 мс, L(di T /dt)=5 А/мкс, t u min =200 мкс (на уровне 0,9 от амплитуды), du D /dt=50 В/мкс |
|
| Q rr | Заряд обратного восстановления, мкКл, не более | 3000 | Т jm =125°C, L(di T /dt)=5 А/мкс, I T =I T(AV)M , U R min =100 В, t i min =200 мкс |
|
| Параметр | Значение параметра | Условия установления норм на параметры | |||
| Буквенное обозначение | Наименование, единица измерения | Т353-630 | Т653-630 | ||
| T jm | Максимально допустимая температура перехода, °C | 125 | |||
| T jmin | Минимально допустимая температура перехода, °C | минус 60 | |||
| T stgm | Максимально допустимая температура хранения, °C | 50 | |||
| T stgmin | Минимально допустимая температура хранения, °C | минус 60 | |||
| R thjc | Тепловое сопротивление переход-корпус, °C/Вт, не более | 0,020 | 0,018 | Постоянный ток | |
| R thch | Тепловое сопротивление корпус-охладитель, °C/Вт, не более | 0,005 | |||
| R thjа | Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более |
Охладитель O173 по ТУ16-2007 ИЕАЛ.432270.001 ТУ, Ta= 40С |
|||
| 0,305 | 0,303 | естественное охлаждение | |||
| 0,105 | 0,103 | принудительное охлаждение v=6 м/с | |||
