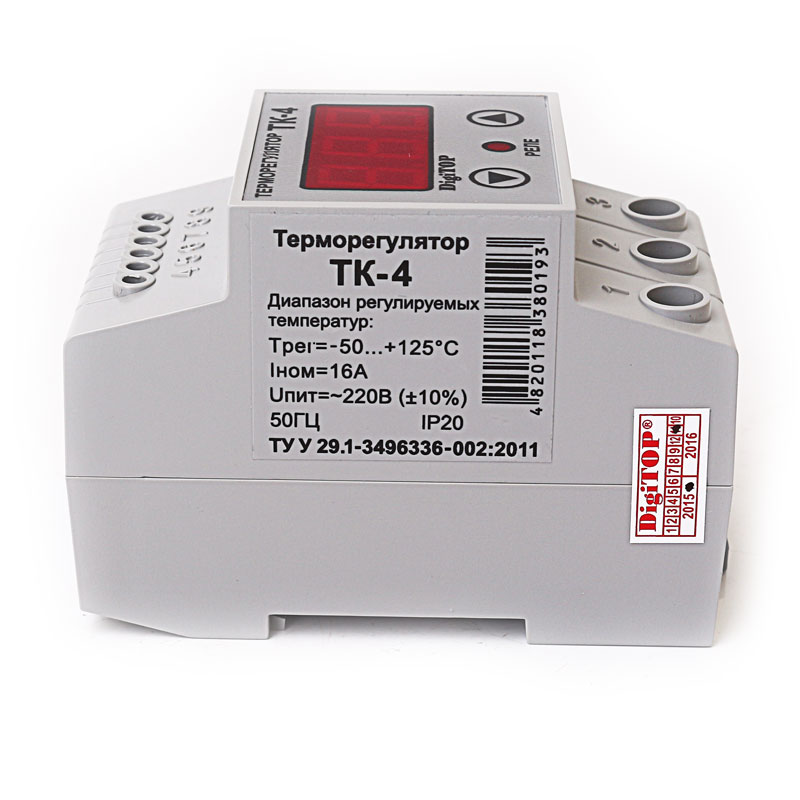

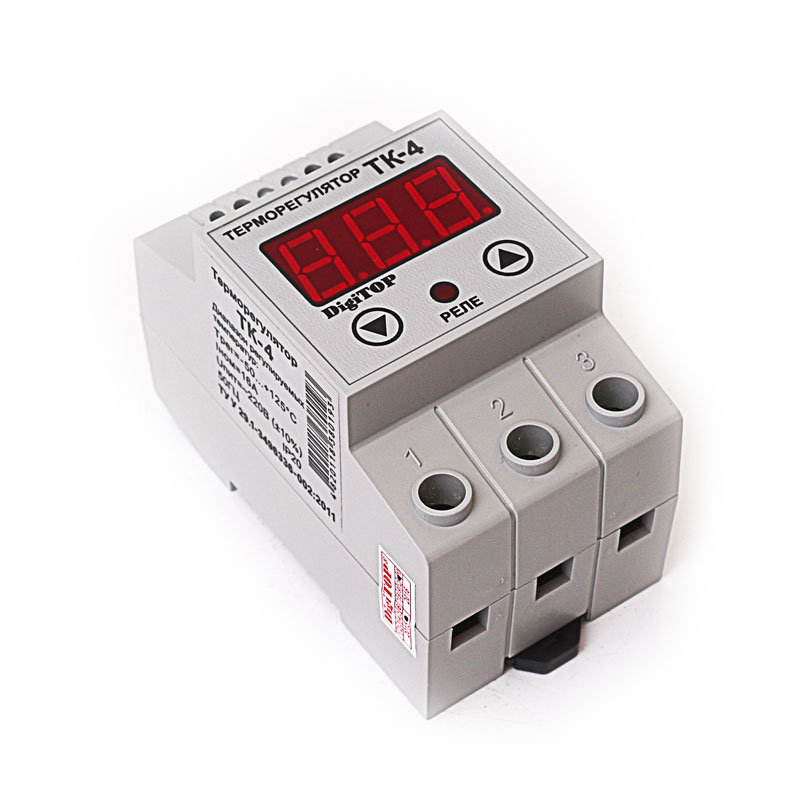

Терморегулятор ТК-4

Терморегулятор ТК-4 является электронным устройством, выполняющим функции стабилизации температурного режима объекта на заданном пользователем уровне. Для контроля текущей температуры, параметров настроек и ошибок в работе терморегулятора используется светодиодный индикатор, выведенный на переднюю сторону корпуса.

Назначение терморегулятора ТК-4

Терморегулятор предназначен для установки и поддержания необходимой температуры в помещениях различного назначения. Устройство получает информационный сигнал от термодатчика, после обработки которого принимает решение о включении или отключении нагревательной, или охлаждающей нагрузки:

  • «теплых полов»,
  • электрокотла,
  • кондиционера и т. д.

Устройство и работа

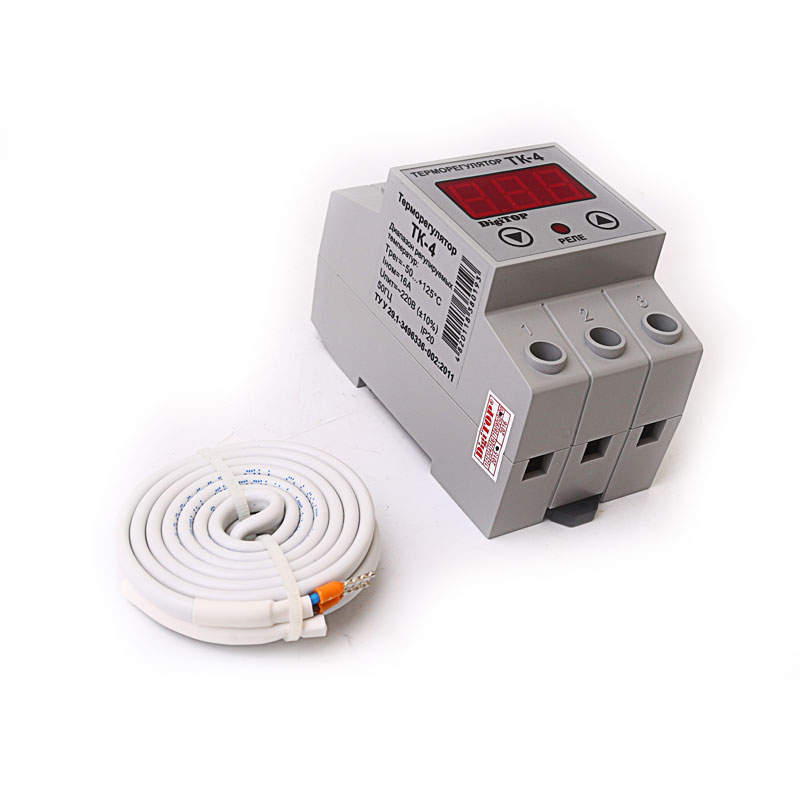

В зоне контроля температуры устанавливается термодатчик DS18B20, информационный сигнал от которого передается для обработки на вход микроконтроллера. Вычисленное значение текущей температуры сравнивается с контрольным значением, заданным пользователем, после чего производится включение или отключение электромагнитного реле, управляющего электроснабжением нагрузки (нагревательных или охлаждающих элементов).

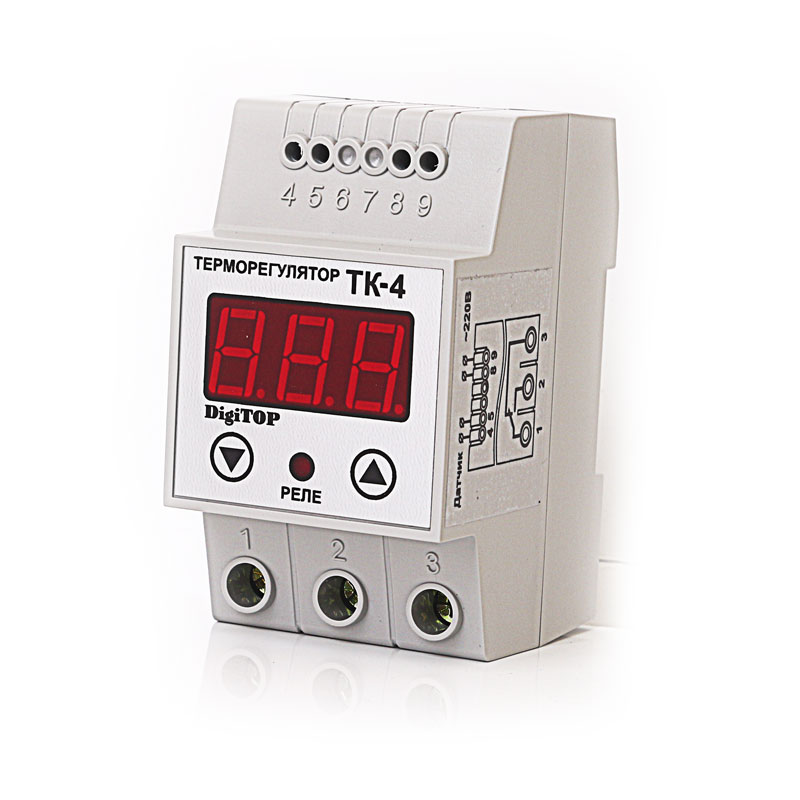

Для задания контрольной температуры и ширины гистерезиса используются кнопки, размещенные на передней панели под индикатором. После задания параметры сохраняются в энергонезависимой памяти. Между кнопками имеется светодиод, свечение которого указывает на включение нагрузки.

При установке другого датчика проводить калибровку терморегулятора ТК-4 не требуется – она выполняется автоматически.

Монтаж устройства осуществляется на рейки стандарта DIN (ширина модуля 17,5мм). Ширина терморегулятора – 3 модуля. Если прибор предполагается установить во влажном помещении, то его следует поместить в монтажный бокс со степенью защиты IP55 и выше.

Терморегулятор ТК-4 выполняет все свои функции согласно настроенному списку физических параметров, в таких цифровых горизонтах:

Рабочая функция

Число

Измерительные пределы по температуре

(-55÷+125)°C

Регулировочные пределы по температуре

(-55÷+125)°C

Дискретность индикатора

0,1°C в диапазоне (-9,9÷+99) °C

1°C в остальном диапазоне

Измерительная погрешность

<0,5°C

Пределы температурного гистерезиса

(0,1÷39,9)°C

Предельная токовая нагрузка (активная)

16А

Предельная мощность нагрузки (активная)

3,5кВт

Питающее переменное (50Гц) напряжение

(220±22)В

Потребляемая мощность

<5Вт

Степень защиты

IP20

Класс электрозащиты

2
