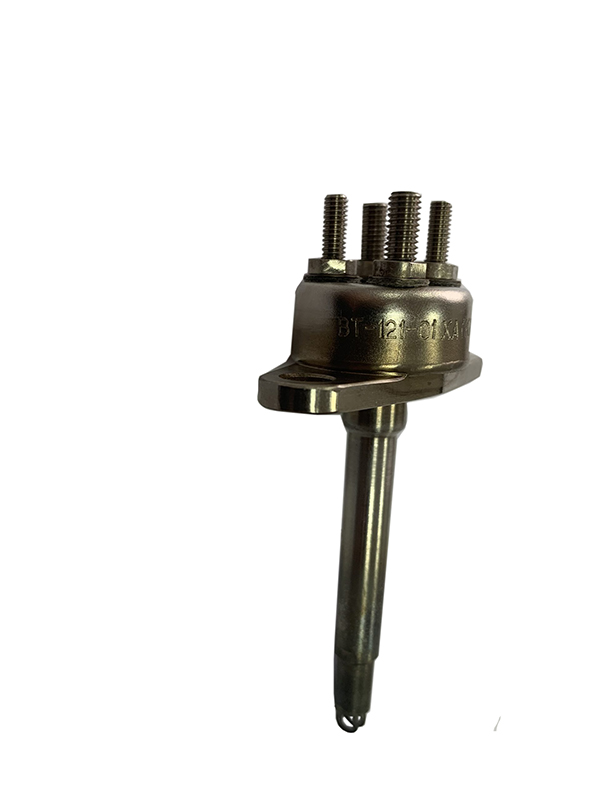

Термопара ВТ-121
Серия:
Описание
Термопара ВТ-121 предназначена для преобразования температуры газового потока в термоэлектродвижущую силу (ТЭДС); она выдает два автономных напряжения постоянного тока, пропорциональных воспринимаемой температуре.
Область применения
Применяется в двигателях:
- Д-18Т все модификации,
- Д-436-148АМ, Д-27
Характеристики
- Термопара обеспечивает выдачу сигнала температуры в диапазонах:
- общий от –60 до +700 С;
- рабочий от 300 до +700 С.
- Номинальная статическая характеристика (НСХ) термопары соответствует характеристике хромель-алюмель ХА(К) ДСТУ 2837-94 (ГОСТ 3044).
- Отклонение ТЭДС термопары от НСХ во всех условиях эксплуатации:
- в рабочем диапазоне измерения температур – не более ± 3 С,
- в остальном диапазоне измерения – в соответствии с ДСТУ 2837-94 (ГОСТ 3044).
- Электрическое сопротивление изоляции термопары, не менее:
- 0,5 МОм в нормальных климатических условиях и в условиях повышенной влажности;
- 0,05 МОм при температуре рабочего конца (650±50) С;
- 0,02 МОм во всех условиях эксплуатации для термопар, бывших в эксплуатации.
- Температура среды в зоне головки термопары, не более:
- рабочая…..250 С;
- предельная …..300 С.
- Показатель тепловой инерции 1 с.
- Масса, не более 0,12 кг.
