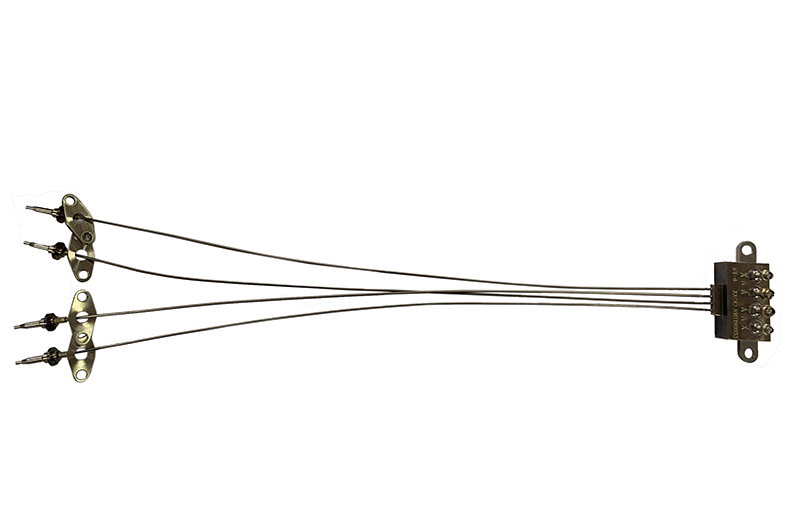

Термопара ВТ-4

Голосов: 1
Серия:
Термопары ВТ
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Термопара ВТ-4 предназначен для измерения температуры газов, выходящих из двигателя и преобразования ее в термоэлектродвижущую силу (ТЭДС) с выдачей двух автономных напряжений постоянного тока, пропорциональных осредненной температуре газа, с передачей сигналов в систему регулирования.

Коллектор состоит из четырех отдельных двойных термопар, образующих два независимых измерительных канала, оканчивающихся соединительной колодкой.

Характеристики

  • Диапазон усредненных измеряемых температур –60 … +1150C
  • Рабочий диапазон измерения температуры +200 … +800 C
  • Номинальная статическая характеристика Хромель-алюмель XA(K) (по ГОСТ3044, IEC)
  • Предел допускаемого отклонения ТЭДС класс точности 2 (ГОСТ3044, термоэлектродных материалов термопар от ГОСТ Р8.585) номинальной статической характеристики
  • Показатель тепловой инерции коллектора  1.5 с
  • Количество независимых электрических сигналов 2 от каждой термопары
  • Масса не более 0,25 кг

Схемы

"Схема Термопары ВТ-4"

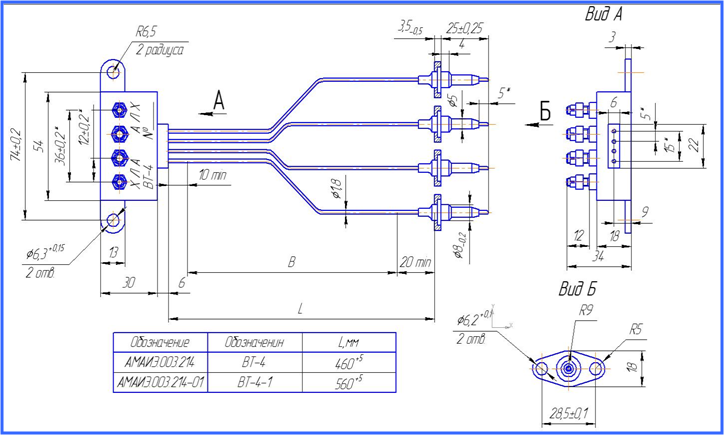

Рис.1 Схема Термопары ВТ-4
