Датчик температуры термоэлектрический (термопара) ВТ-148
Серия:

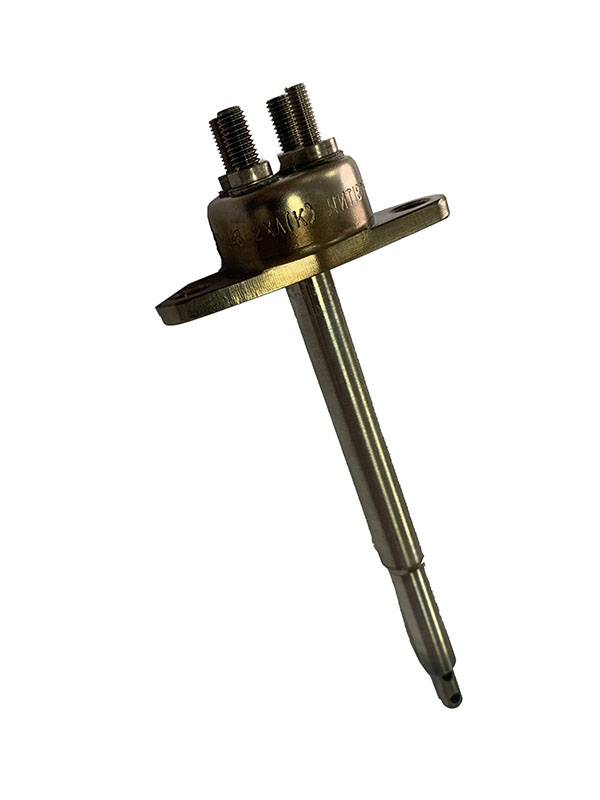

Описание
Датчик температуры термоэлектрический (термопара) ВТ-148 предназначен для преобразования температуры потока рабочей среды, проходящего через камеру торможения, в термоэлектродвижущую силу (ТЭДС) с выдачей двух автономных напряжений, пропорциональных воспринимаемой температуре.
Область применения
Применяется в двигателях
- АИ-322 (все модификации),
- АИ-222К-25
Характеристики
| Наименование | Значения |
| Термопара обеспечивает выдачу сигнала температуры в диапазонах: | |
|
общий рабочий |
от 0 до 1200 ОС от 0 до 1000 ОС |
| Время измерения температуры в диапазоне | 1000-1200 С не более 1% от ресурса термопары |
| Номинальная статическая характеристика (НСХ) термопары соответствует характеристике хромель-алюмель ХА(К) | по ДСТУ 2837-94 (ГОСТ 3044) |
| Отклонение ТЭДС термопары от НСХ во всех условиях эксплуатации в рабочем диапазоне измерения температур, не более | ± 3 С |
| Электрическое сопротивление изоляции термопары, не менее: | 0,5 МОм в нормальных климатических условиях; 0,07 МОм при температуре рабочего конца (650±50) ОС; 0,001 МОм при кратковременном забросе температуры рабочих концов до 1200С |
| Температура среды в зоне головки термопары, |
рабочая 315 С; кратковременная 400 С (не более 5% от ресурса) |
| Показатель тепловой инерции, не более | 2,5 с |
| Масса, не более: |
ВТ-148 – 0,12 кг; ВТ-148-2 – 0,2 кг; ВТ-148-3 – 0,25 кг. |
Схемы

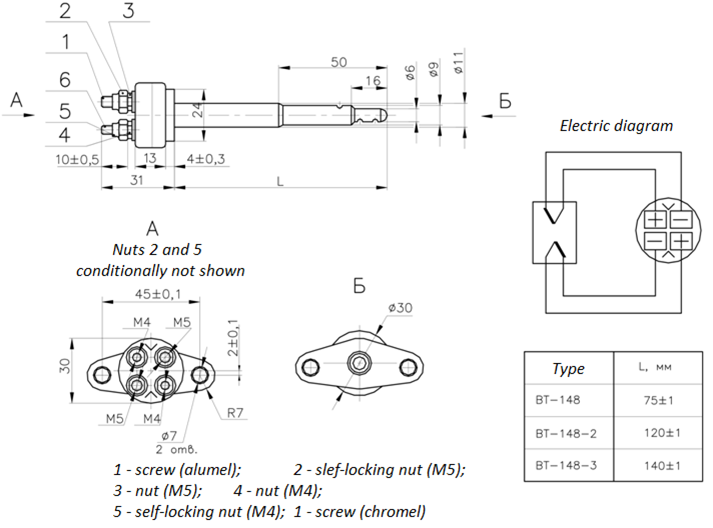

Рис.1 Схема габаритных размеров датчика температуры ВТ-148
