Описание

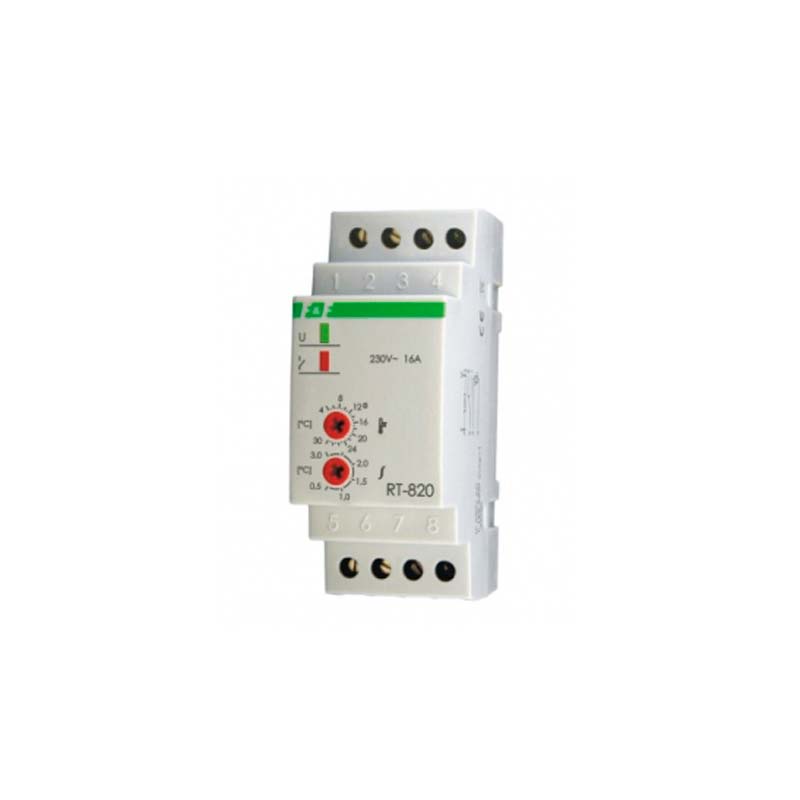

Терморегулятор бытовой RT-820 (РТ-820) применяется для управления нагревательными устройствами и вентиляции для поддержания постоянного комфортного режима в среде.
Область применения
Регулятор температуры RT-820 необходим для контроля и поддержания нужного режима в специальных помещениях, системах водяного отопления, овощехранилищах и т.п. Осуществляется это методом включения/выключения установки нагревательной (охлаждающей) в соответствии с сигналами выносного датчика.
Устройство и принцип действия
В случае если уровень температуры окружающей среды ниже необходимого, контакты реле 2-1 остаются замкнутыми. Эти же контакты можно подключить в разрыв цепи питания нагревательного устройства. В том случае если уровень температуры среды выше указанного, тогда замкнутся контакты реле 2-8. Их же можно подключить в разрыв цепи питания устройства охлаждающего, вентилятора, к примеру.
Устанавливается терморегулятор RT-820 на ДИН рейку в распределительном щите.
Характеристики
| Параметры | Значения |
| Напряжение питания: | 220 В |
| Максимальный ток нагрузки: | 16 А |
| Контакты выходного реле: | 1 переключающий |
| Диапазон измеряемой температуры: | от +4°С до +30°С |
| Гистерезис регулируемый: | от 0,5°С до 3°С |
| Датчик температуры: | KTY 10-6 |
| Потребляемая мощность: | 1,1 Вт |
| Длина зонда с датчиком: | провод 2,5 м |
| Присоединение проводов: | зажимы винтовые 2,5 мм2 |
| Выносливость контактов: | 105 включений |
| Диапазон рабочих температур: | от -25°С до +50°С |
| Степень защиты устройства: | IP40 |
| Степень защиты зонда | IP65 |
| Размеры: | 2 модуля типа S (35 мм) |
| Монтаж: | на DIN-рейке 35 мм |
