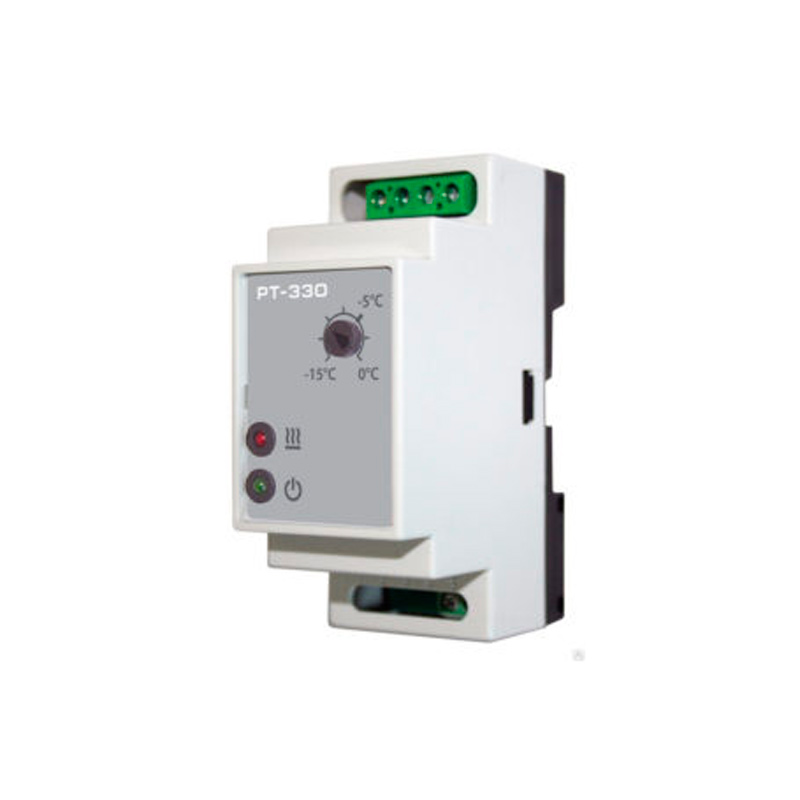

Терморегулятор электронный РТ-330

Голосов: 3
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Терморегулятор электронный РТ-330 предназначен для управления антиобледенительными системами в заданном регулируемом диапазоне с использованием выносного датчика температуры непосредственно с помощью встроенного реле или через управляемые пускатели.

Размещение и монтаж

Регулятор предназначен для установки в шкафу управления. Корпус регулятора монтируется на DIN-рейку. Подключение нагревательных секций производится после их монтажа и проверки. Подключение питания регулятора производится через вводной автомат по-сле проверки всех соединений.

Для подключения регулятора РТ-330 требуется:

  • Установить регулятор в шкафу управления.
  • Подсоединить датчик температуры.
  • Подсоединить нагрузку (нагревательные секции), при необходимости, через внешние реле.
  • Подсоединить провода питания.
  • Установить нужное значение нижней границы диапазона температуры, поворачивая ручку настройки и используя деления, нанесенные на корпусе прибора.
  • Подать питающее напряжение. При наличии питающего напряжения загорается зеленый светодиод. 7. При включении обогрева (коммутации нагрузки) включается красный светодиод.

Характеристики

Параметры Значения
Температурный диапазон выдачи управляющего сигнала от -15 °С до +5 °С
Пределы регулирования нижней границы температурного диапазона от -15 °С до 0 °С
Максимальный ток нагрузки 16 А
Расположение датчика выносной
Напряжение питания 220 В 50 Гц
Масса 110 г
Сопротивление датчика 1,0 кОм при 25 °С
Габаритные размеры 35×90×58 мм
Длина установочного провода датчика до 4 м
Максимальная потребляемая мощность не более 0,5 Вт

Схемы

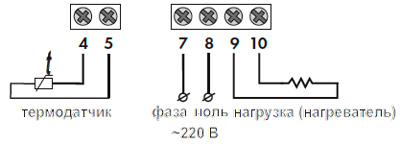

Рис.1. Схема подключения терморегулятора РТ-330
Рис.1. Схема подключения терморегулятора РТ-330

Комплектация

  • Регулятор температуры электронный РТ-330
  • Паспорт. Инструкция по установке 1 шт.
