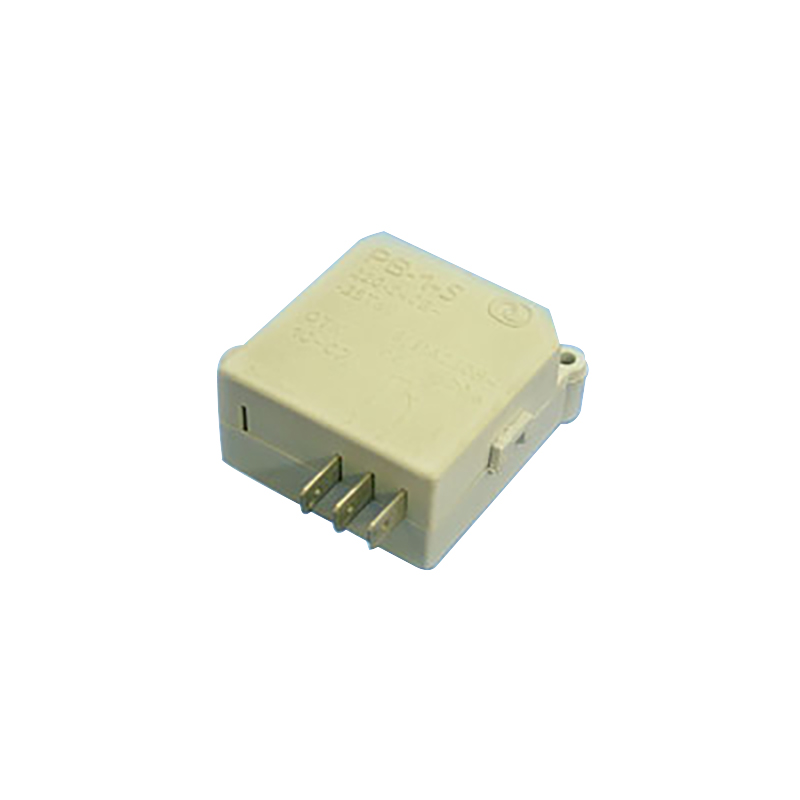

Таймер электронный РВ-1

Голосов: 1
Документация:
Паспорт(198.7 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Таймер электронный РВ-1 (ТУ 4218-183-00227459-00) предназначен для автоматического управления режимом оттайки в бытовых холодильных приборах и витринах.

Основные особенности

  • Таймер является встраиваемым электронным автоматическим бесшкальным программным управляющим устройством с электромеханическим микропрерыванием цепей.
  • Таймер РВ-1 соответствует ГОСТ Р МЭК 730-2-7-94.
  • Защита корпуса – IP20 по ГОСТ 14254-96.

Условия эксплуатации:

  • вид климатического исполнения О категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 35 до плюс 60 °С;
  • относительная влажность окружающего воздуха при температуре 35 °С до 98 %;
  • синусоидальная вибрация частотой от 1 до 80 Гц, ускорением 49 м/с2;
  • многократные удары длительностью от 2 до 16 мс ускорением 150 м/с2.

Характеристики

Временной параметр Условное обозначение прибора
РВ-1 РВ-1-1 РВ-1-2 РВ-1-3
Время работы компрессора Тк* 12 ч. 1 ч. 45 мин. 7 ч. 50 мин. 3 ч.
Время оттайки То, мин. <40 15 10 30
Время принудительного отключения оттайки Тпо, мин. 40
Время паузы Тп, мин. 3
Время цикла таймера 2 ч. 8 ч. 3 ч. 30 мин.
  • * Тк для РВ-1 – суммарное время работы компрессора без учета времени его отключения терморегулятором (при замкнутых контактах 2-3 таймера);
  • Тк для РВ-1-1, РВ-1-2, РВ-1-3 - суммарное время работы компрессора с учетом времени его отключения терморегулятором (время замкнутых контактов 2-3 таймера).
Основная погрешность временных параметров, не более ±10%

Контакты таймера коммутируют нагрузку переменного тока напряжением до 250 В частотой 50(60) Гц и соs φ ≥ 0,6:

РВ-1 6 А
РВ-1-1, РВ-1-2, РВ-1-3 8 А
Напряжение питания при частоте 50 (60) Гц 220 В (+34/-33)
Потребляемая мощность, не более: при напряжении питания 240 В 0,5 В·А
в режиме работы компрессора 1,5 В·А
Масса, не более 0,1 кг
Габариты 70,5х50х38 мм
