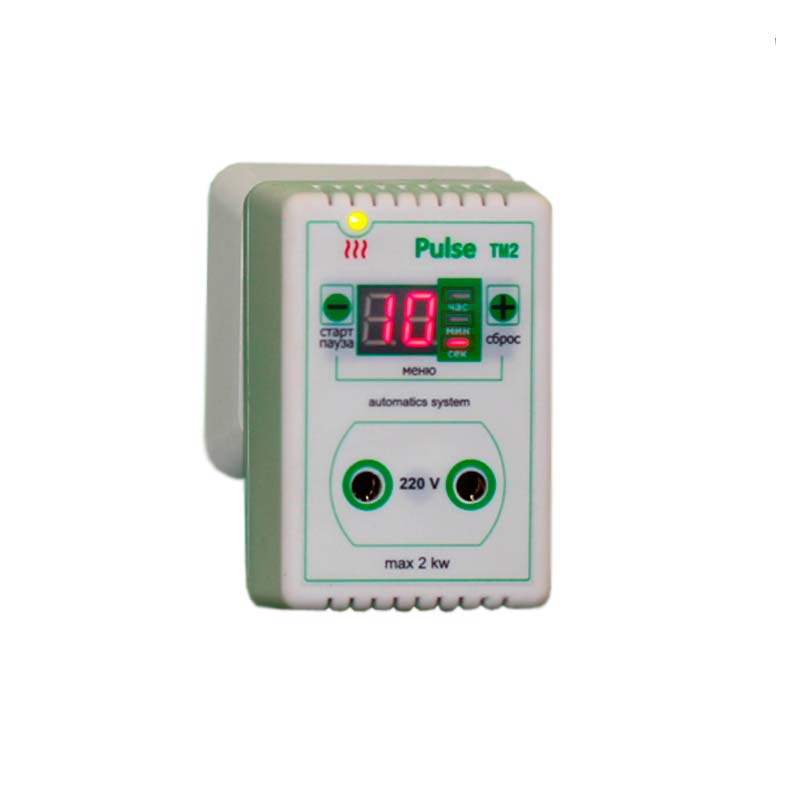

Таймер цифровой PULSE ТМ2

Average: 9 (1 vote)
Категория:

Таймер цифровой PULSE ТМ2 предназначен для включения и выключения нагрузки в циклическом или разовом режиме в соответствии с заданными интервалами времени.

Устройство и принцип действия

При подаче питания устройство отображает состояние “стоп” либо продолжает работу в зависимости от выбранного режима.

Таймер PULSE ТМ2 имеет четыре программы работы:

  • Р1,Р2 (разовая программа)
  • Р3,Р4 (циклическая программа)

Программа (Р1) разовая. При нажатии на кнопку (пуск), таймер включит нагрузку, отсчитает заданный интервал t1, отключит нагрузку и перейдет в состояние “СТОП”. Числовое значение интервала t1 для любой программы = t1 часов + t1 минут + t1 секунд + t1 десятых долей секунды.

Программа (Р2) разовая. При нажатии на кнопку (пуск), таймер отсчитает интервал времени t1, по окончании интервала t1 включит нагрузку, отсчитает интервал t2, отключит нагрузку и перейдет в СОСТОЯНИЕ СТОП. Числовое значение интервала t2 для любой программы = t2 часов + t2 минут + t2 секунд + t2 десятых долей секунды.

Программа (Р3) циклическая. При нажатии на кнопку (пуск), таймер включит нагрузку, отсчитает заданный интервал t1, отключит нагрузку, далее отсчитает заданный интервал t2, снова включит нагрузку и так далее по кругу.

Программа (Р4) циклическая. При нажатии на кнопку (пуск), таймер отсчитает заданный интервал t1, включит нагрузку, далее отсчитает заданный интервал t2, отключит нагрузку и так далее по кругу.При отсчете интервалов времени (СОСТОЯНИЕ ПУСК), если оставшееся время более 1 часа, отображается количество часов, оставшихся до конца интервала времени, светится светодиод, помеченный буквой Ч (Часы).

Если оставшееся время меньше часа, но больше 1 минуты, отображается количество минут оставшихся до конца интервала времени, светится светодиод, помеченный буквой М (Минуты)

Если же время меньше 1 минуты, отображается количество секунд оставшихся до конца интервала времени, светится светодиод, помеченный буквой С (Секунды). Соответствующий светодиод Ч, М или С мигает с частотой 1 раз в секунду. Если оставшееся время меньше 10 секунд, отображаются количество секунд, и, через запятую, количество десятых долей секунды.

Параметры Значения
Допустимое напряжение на входе, В 150 - 280
Количество программ работы 4
Минимальный размер интервалов времени 0,1 сек
Максимальный размер интервалов времени 99 часов 59 минут 59,9 сек
Погрешность отсчета в диапазоне температур от 0 °С до +40 °С не более 1%
Ток нагрузки 10 А
Рабочая частота, Гц 50
Диапазон рабочих температур, С -5...+45
Степень защиты IP 20
Габаритные размеры, мм 95*35*64
Масса, гр 110
  • Таймер цифровой PULSE ТМ2 - 1 шт,
  • Тех. паспорт и инструкция по эксплуатации - 1 экз,
  • Упаковочная коробка - 1 шт.
