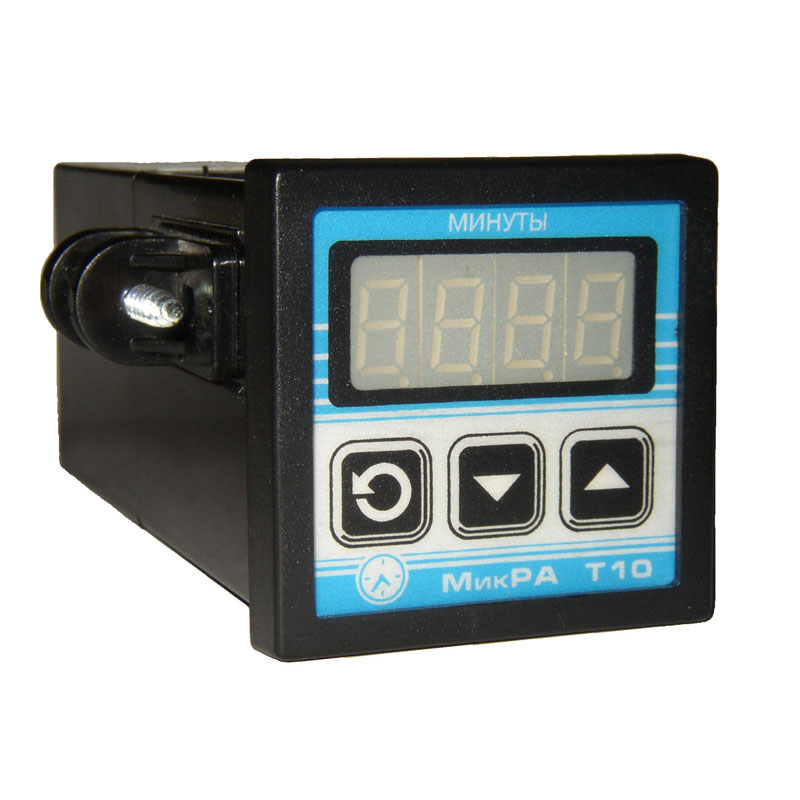

Таймер МикРА Т10

Производитель:
Категория:

Таймер МикРА Т10 представляет собой двухканальный микропроцессорный таймер, изготовленный на базе микроконтроллера однокристальной конструкции. При этом устройство способно совершать работу, в любом их двух режимов: автогенератора (при котором выполняется циклический перезапуск каналов) или одиночных импульсов, подаваемым по независимым каналам.

В первом случае происходит поочерёдное включение выходов на величину заданной пользователем выдержки времени на каждом из каналов. Тревожным сигналом является ситуация в которой автогенерация может выполняться, становится подача постоянного напряжения. Во втором – начало отсчёта времени происходит в момент подачи постоянного напряжения на контакты счётчика (текущее состояние при этом не имеет значения).

Назначение

Двухканальный режим работы встроен в таймер МикРА Т10 – популярное техническое решение для систем автоматизации производственных процессов. Они особенно эффективны при выполнении задач управления электрическими цепями и в конечном счёте технологическим оборудованием. Аппарат работает с цепям переменного тока (при этом выдержки времени по каждому из параметров задаются индивидуально).

Устройство и работа

Модель Т10 – прибор, в котором работа каждого из его каналов, выполняется полностью независимо. Конструкцией двухканального таймера предусмотрено присутствие развязки, которая является гальванической, и расположена в промежутке выходов и входов. Одной из особенностей устройства и работы таймера этого типа стало то, что в качестве формирователя выходного управляющего сигнала используется оптосимистор малой мощности. Высокая надёжность и удобство в использовании оборудования обеспечивается простотой конструкции и эксплуатации, способностью работать в сложных технических условиях, длительным сроком службы.

Напряжение питания таймера

переменное

12 ÷ 27 В

постоянное

16 ÷ 38 В

Напряжение коммутации прибора

12 ÷ 220 В

Сеть работает при частоте

В 50 герц

Наибольшее время определения текущего состояния входа

25 мс

Тип входного сигнала

12-27 В (постоянное)

Устанавливаемые выдержки

Тип № 1

0,01 ÷ 10,0 (секунды); 0,1 ÷ 100,0 (секунды); 1 ÷ 999,01 (секунды)

Тип  № 2

0,1 ÷ 99,9 (минуты);

1 ÷ 999 (минуты)

Тип № 3

0,0099 ÷ 1,001 (секунды)

Напряжение коммутации

1, 2 исполнение

12 ÷ 220 В (при 50 Гц)

3 исполнение

5 ÷ 40 В постоянного тока

Максимальная импульсная токовая нагрузка

1, 2 исполнение

5 А

3 исполнение

0,2 А

Максимальная токовая нагрузка

1, 2 исполнение

500 мА

3 исполнение

100 мА

Температура эксплуатации

+5 ÷ +50 ˚С

Вес прибора

100 г
