Описание

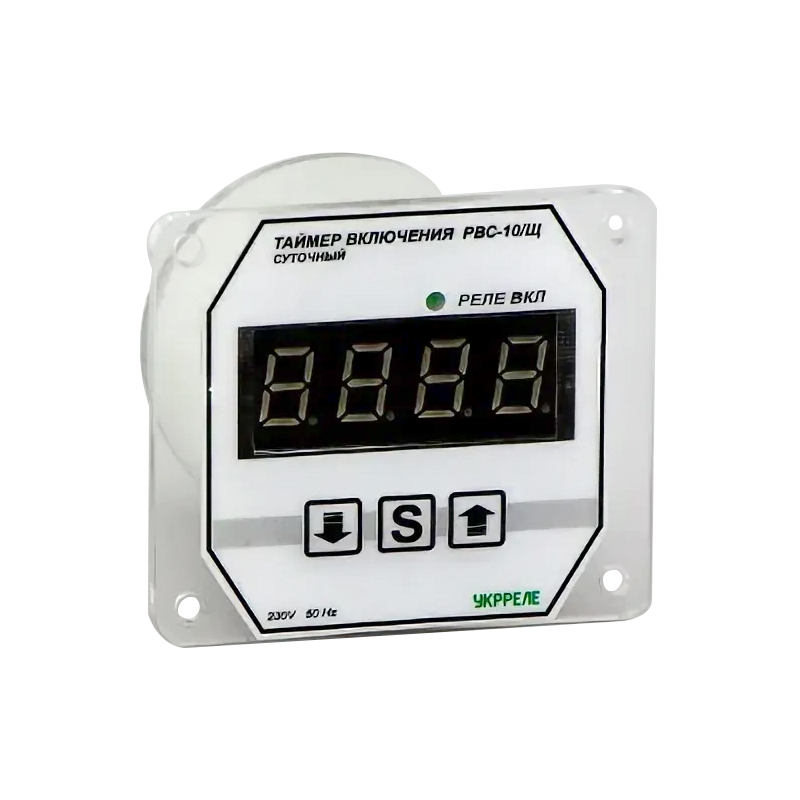

Таймер суточный РВС-10/Щ предназначен для включения или отключения различных энергопотребителей ежесуточно в заданные пользователем моменты реального времени.
Функциональные возможности
- Включение или отключение различных энергопотребителей в заданные пользователем моменты реального времени;
- Отображение часов реального времени на встроенном светодиодном цифровом индикаторе;
- Сохранение хода часов при отключении питания (источник резервного питания CR2032);
- Возможность установить от 1го до 8ми диапазонов включения/выключения в сутки;
- Максимальное время работы для любого временного диапазона 23ч 59мин;
- Сохранение установок при отключении питания;
- 1 релейный выход с перекидным контактом, нормально открытым (кроме РВС16/П).
Характеристики
| Параметр | Значение |
| Количество программируемых циклов включения | от 1-го до 8-ми раз в сутки |
| Длительность цикла включения | от 1-ой минуты до 24-х часов |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Напряжение питания | 220 В, 50 Гц |
| Тип выходного устройства | реле (перекидной контакт) |
| Коммутируемая способность выходного реле | 10 А / 250 В |
| Потребляемая мощность | не более 3 Вт |
| Температура окружающей среды | +5...+50°C |
| Размер таймера | 57 x 55 x 67 мм |
| Размер окна | 51 x 51 мм или диаметром 51 мм |
| Электрическая прочность изоляции между входными и выходными цепями | 1000 В |
| Степень защиты в соответствии с EN 60529/IEC 529 | реле IP40 / клеммник IP20 |
Схемы

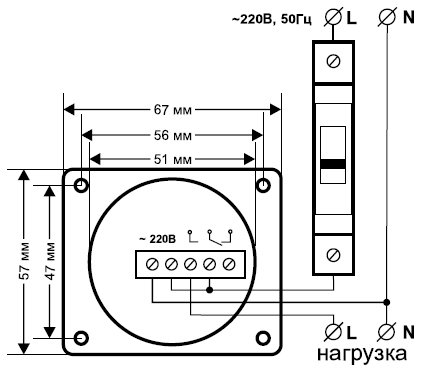

Схема подключения таймера включения РВС-10/Щ
Комплектация
- Таймер одноканальный суточный РВС-10/Щ - 1 шт.
- Инструкция - 1 экз.
- Упаковочная коробка - 1 экз.
Модификации
- РВС-16/П.
- РВС-16/D.
- РВС-40/D.
