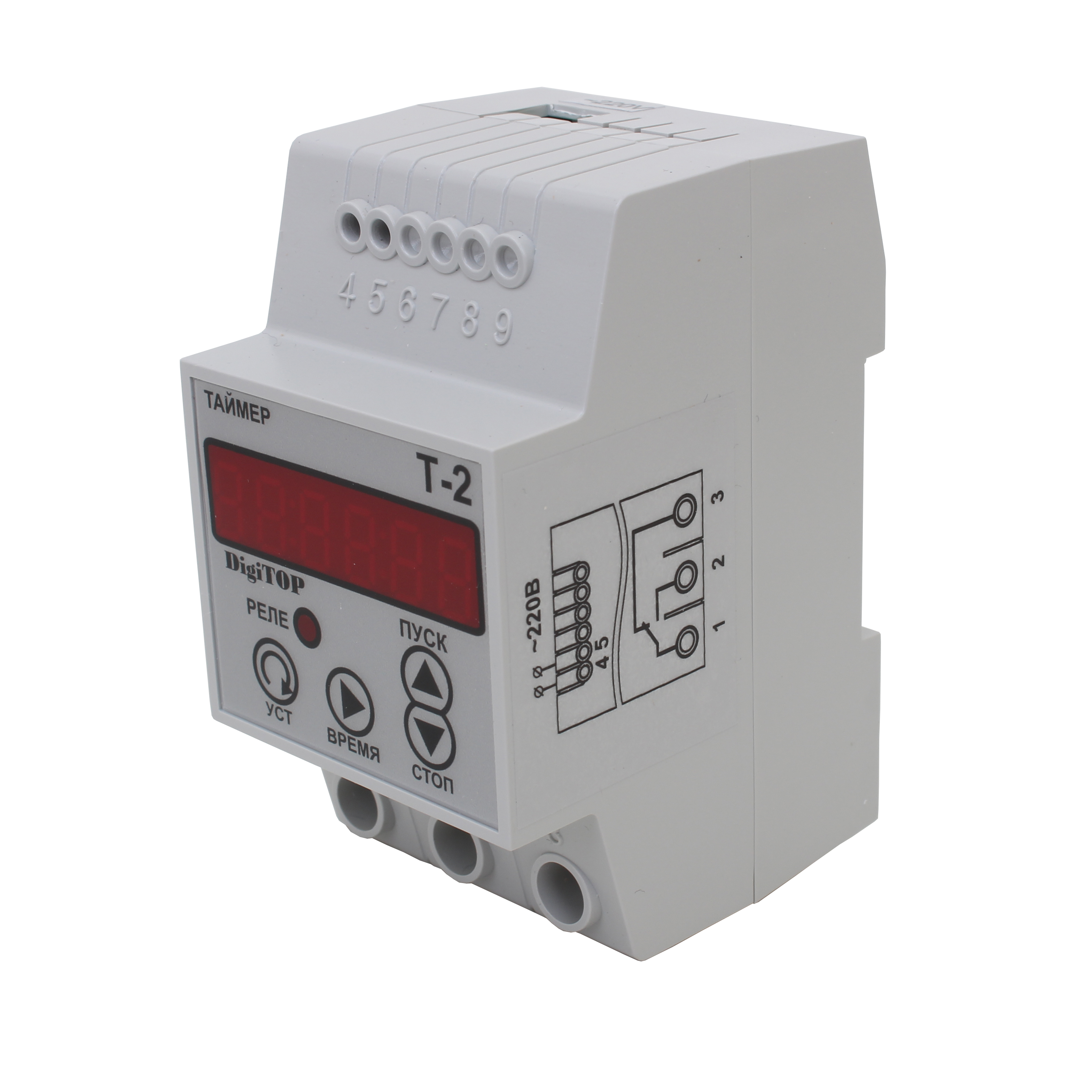

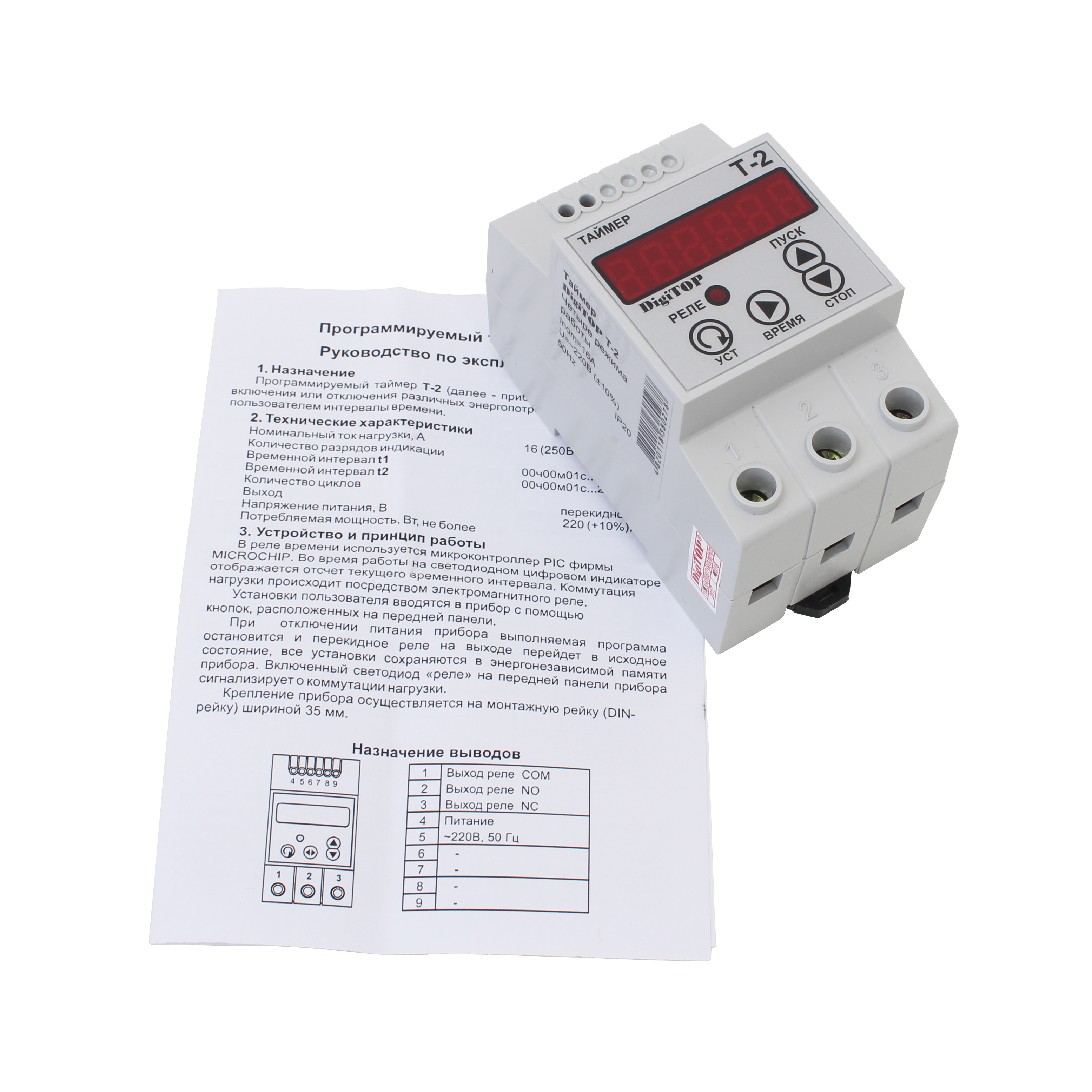

Программируемый таймер ПТ-2 позволяет подключать и отключать электроснабжение нагрузки в необходимое время. Для отображения текущих и настраиваемых временных характеристик используется четырехразрядное устройство -  светодиодная модель индикатора. В рабочем режиме на индикаторе отображается отсчет текущего временного интервала.

Назначение таймера ПТ-2

Таймер ПТ-2 оснащен исполнительным реле, включаемым в разрыв электрической цепи нагрузки. При достижении текущим временем очередной заданной временной метки происходит переключение состояния исполнительного реле.

Устройство и работа

Введенные пользователем временные интервалы сохраняются в своей памяти.

Функционирование таймера ПТ-2 возможно в четырех рабочих режимах (в течение интервала t1 – реле включено, t2 – выключено):

  • обратный отсчет интервал t1 и размыкание контактов реле,
  • циклический непрерывный отсчет интервала t1 и интервала t2,
  • циклический вариант отсчета интервала t1 и интервала t2 на выставленное количество раз,
  • задержка отсчета интервалов t1 и t2.

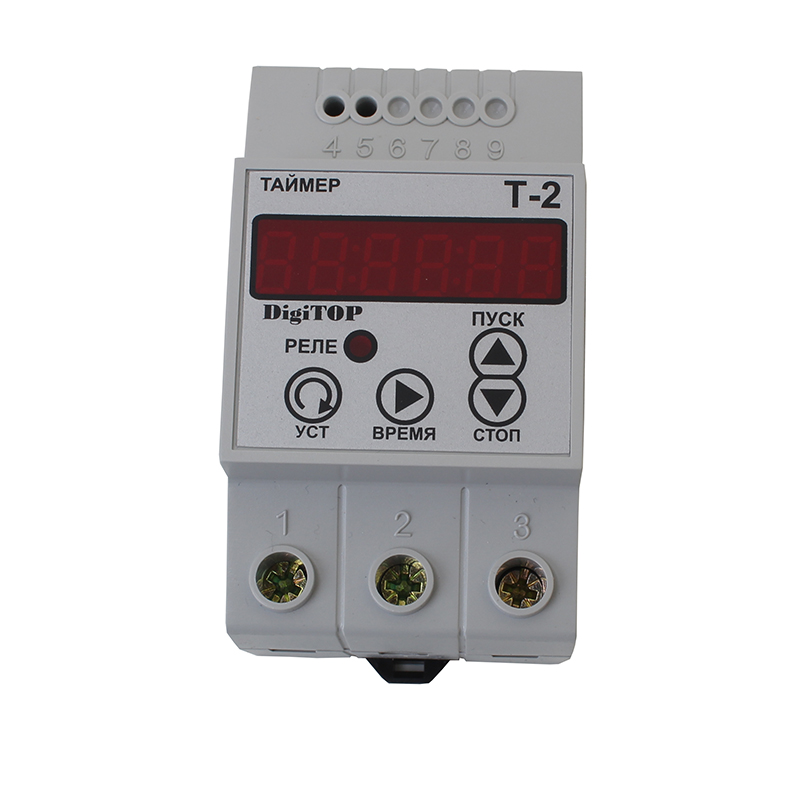

Для ввода пользовательских параметров (интервал t1, интервал t2 и показатель циклов) используются кнопки на передней панели, расположенные под индикатором. Рядом выведен светодиодный индикатор, светящийся при замкнутых контактах реле.

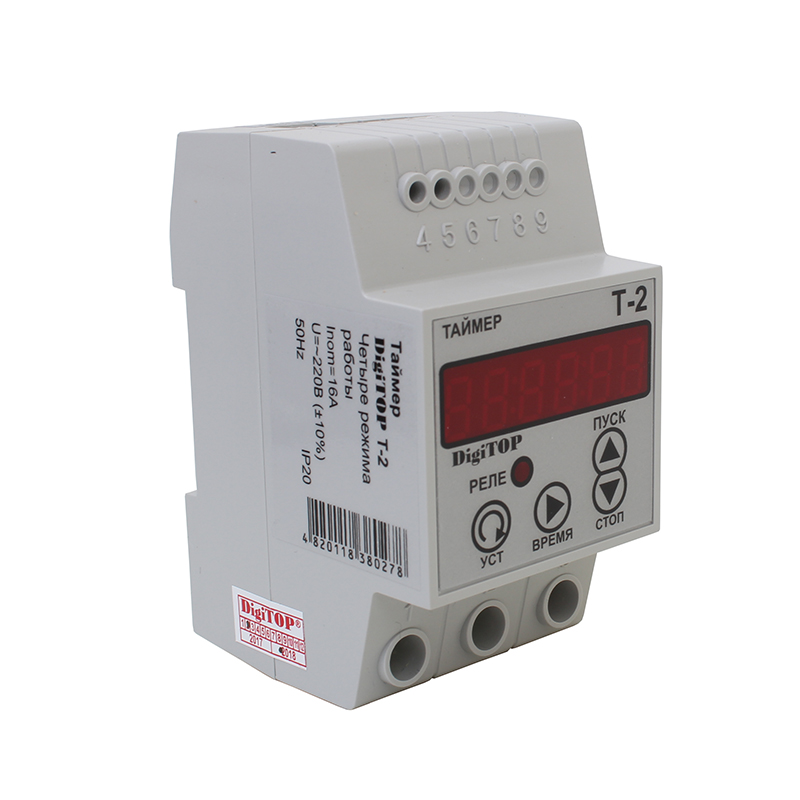

Винтовые зажимы выхода исполнительного реле расположены на верхней поверхности корпуса таймера. На нижнюю часть корпуса выведены электрические клеммы для подключения питающего напряжения.

Отключение питания от таймера приводит к прекращению выполнения заданной программы и переводу реле в выключенное состояние.

Корпус таймера рассчитан на установку на рейки стандарта DIN (занимает 3 монтажных модуля). Если необходима эксплуатация устройства во влажных условиях, то необходимо поставить его в ящик, где степень защиты уровнем не ниже IP55.

Для соединения программируемого таймера с внешними устройствами (линией электропитания и нагрузкой) используется гибкий провод с площадью сечения до 6кв.мм.

Таймер ПТ-2 оснащен функциональной подборкой собственных параметров:

Задача

Показатель

Пределы регулировки временного интервала t1

1с÷23ч59м59с

Пределы регулировки временного интервала t2

1с÷23ч59м59с

Допустимое количество циклов

до 255

Номинальный ток через нагрузку

16А

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<3Вт

Допустимая внешняя температура

(+5÷+50) °C

Допустимая атмосферная влажность (относительная)

(30÷80)%

Класс электрозащиты

0
