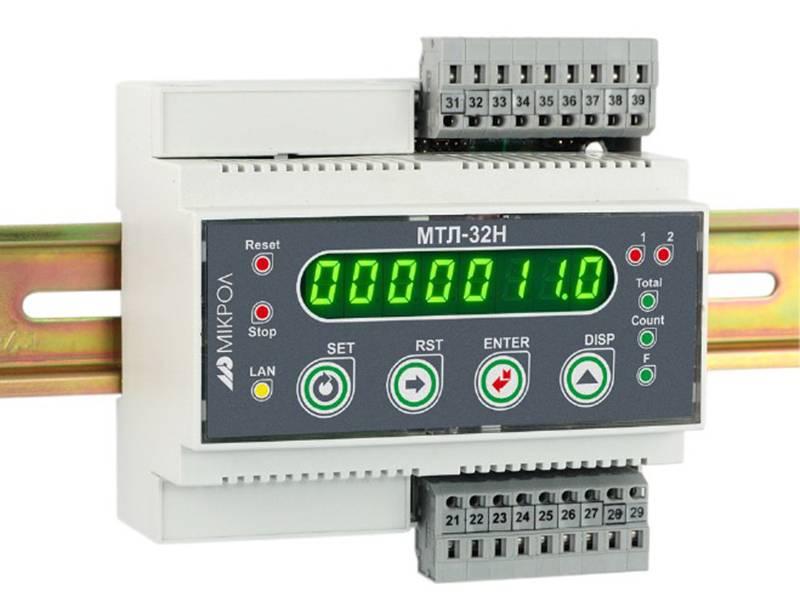

Микропроцессорный таймер-счетчик на DIN рейку МТЛ-32Н

Документация:
26967 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Микропроцессорный таймер-счетчик на DIN рейку МТЛ-32Н, в котором программным путем может быть выбран один из семи независимых режимов:

  • однопороговый счетчик;
  • суммирующий однопороговый счетчик;
  • суммирующий двухпороговый счетчик;
  • счетчик пакетов;
  • таймер;
  • тахометр;
  • дозатор-расходомер.

Счетчик количества штук, единиц или партий выпускаемой продукции
Подсчет количества импульсов от контактных, оптических, индуктивных, емкостных и других датчиков и управления исполнительными механизмами
Измерение длительности процессов по времени (времени работы)
Измерение расхода жидкостей, газов и сыпучих материалов
Многофункциональные цифровые реле времени с внешним управлением
Целый ряд новых возможностей, множество дополнительных и усовершенствованных функций позволяют использовать таймер- счетчик для решения широкого круга задач автоматизации
Предназначены для использования в АСУТП с непрерывными и непрерывно-дискретными технологическими процессами различных отраслей промышленности (энергетика, химия, машиностроение, сельское хозяйство, пищевые производства, и т.п.) в качестве многофункциональных многорежимных таймеров счетчиков.

Функциональные возможности

Дискретные (импульсные) входы

  • Три конфигурируемых дискретных входа (счет, пуск, стоп, сброс, блокировка)
  • Цифровая фильтрация входных сигналов
  • Масштабирование измеренного числа импульсов с помощью программируемого коэффициента
  • Конфигурация диапазона скорости счета (100 Гц, 3 кГц, 50 кГц)

Возможность работы с различными типами датчиков: активными (имеющими на выходе NPN или PNP транзистор с открытым коллектором) или пассивными (источник питания встроенный)

Характеристики

Технические характеристики
Параметры Значение
Дискретные входные сигналы
Количество дискретных входов 3
Входные дискретные сигналы активные или пассивные от NPN или PNP транзисторов с открытым коллектором
Максимальная частота входного сигнала 50 кГц
Сигнал логического "0" – состояние ОТКЛЮЧЕНО
Сигнал логической "1" – состояние ВКЛЮЧЕНО
0-7В
18-30В
Входной ток (потребление по входу) ≤ 10 мА
Гальваническая развязка дискретных входов входы связаны в группу из трех входов и гальванически изолированы от выходов и остальных цепей
Напряжение встроенного источника питания 24В постоянного тока
Дискретные выходные сигналы
Количество дискретных выходов 2
Типы выходов:
  • транзистор ОК
  • механическое реле (переключаемый контакт)
  • твердотельное реле
до 40В, 100мА
до 220В, 8А переменного тока при резистивной нагрузке
до 40В, 0.5АAC/ADC
Цифровая индикация
Количество разрядов цифрового индикатора 8, 6, 4 (программируется)
Высота цифр светодиодных индикаторов 8 мм
Аналоговые выходные сигналы
Количество аналоговых выходов 1
Тип выходного аналогового сигнала 0-5 мА (Rн 0-20 мА (Rн
Основная приведенная погрешность ±0,2%
Последовательный интерфейс RS-485
Тип канала асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
  • переменного тока
  • постоянного тока
100 .. 242 В, 50 Гц
12 .. 36 В
Потребляемая мощность от сети переменного тока, не более: 5 ВА
Ток потребления по питанию 24В, не более: 140 мА
Тип корпуса на DIN-рейку, настенный, IP30
Габаритные размеры (ВхШхГ) 110 х 106 х 58 мм
Монтажная глубина 63 мм
Масса блока, не более 0,35 кг
