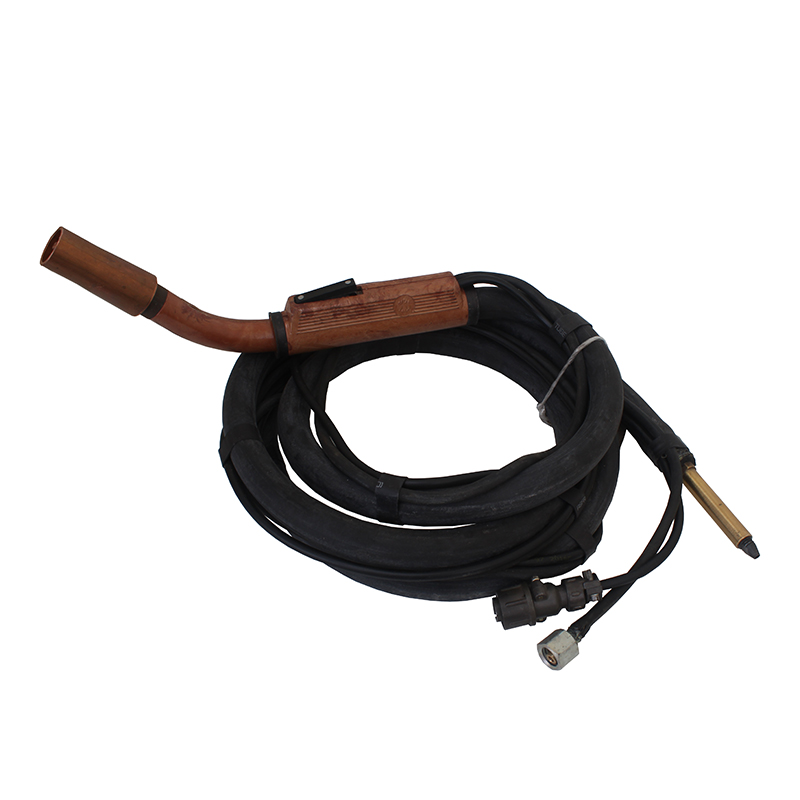

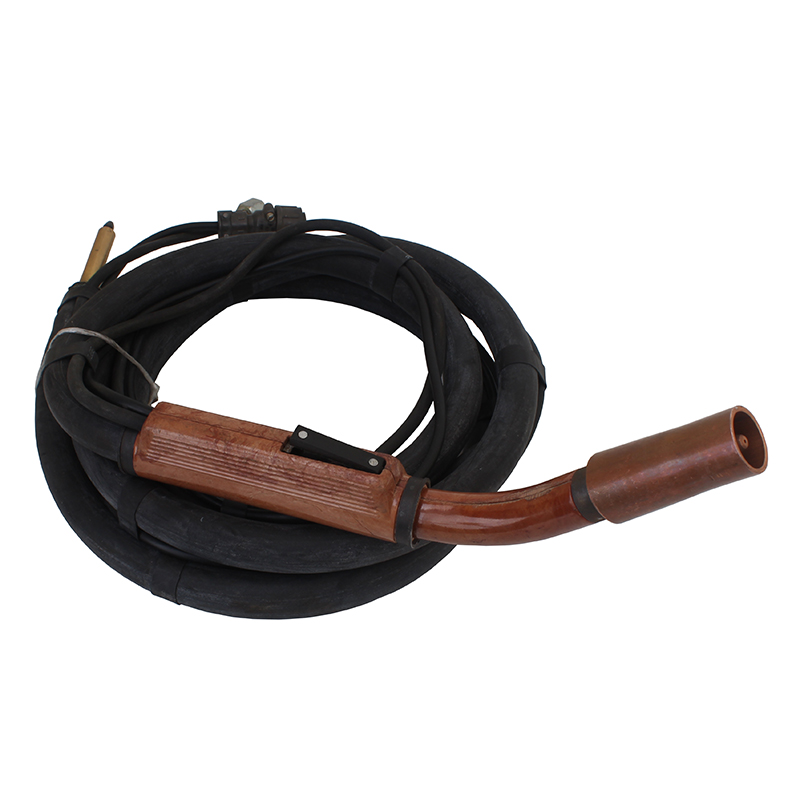

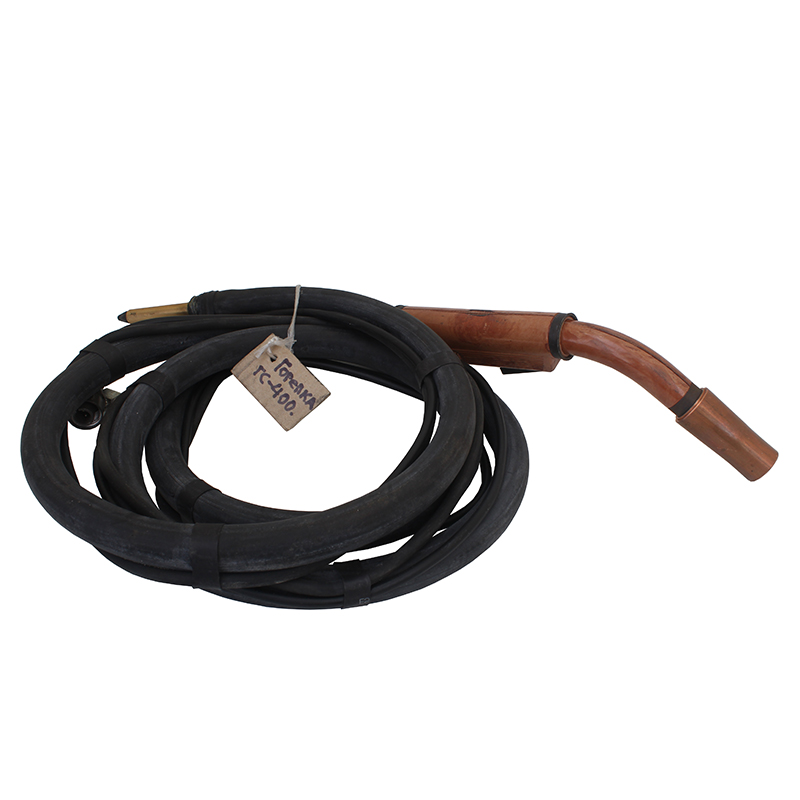

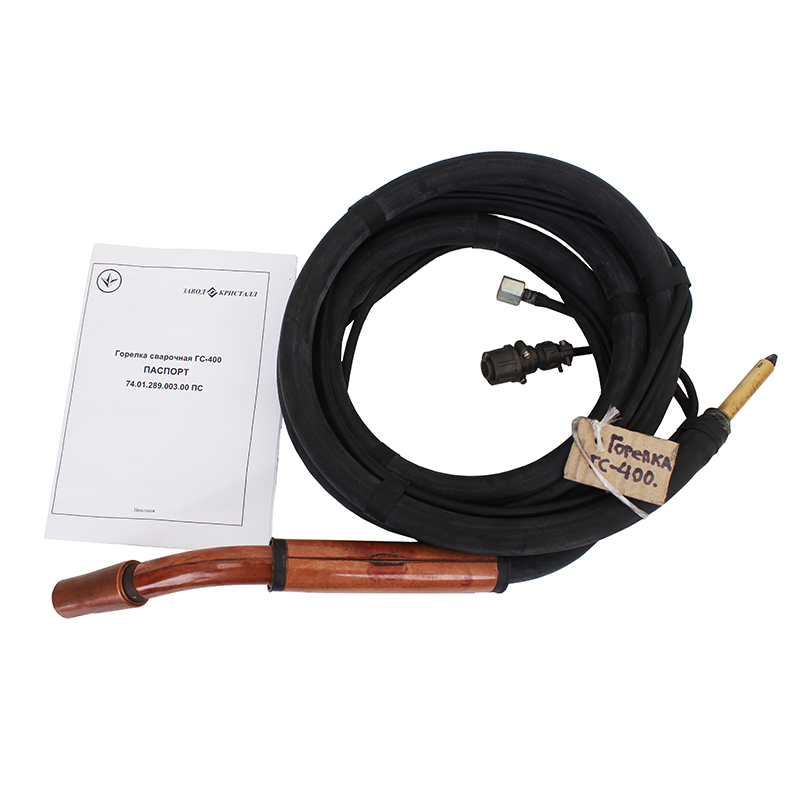

Сварочная горелка ГС-400 представляет по функциям инструмент, за счет привлечения которого к работе можно выполнять полуавтоматическую дуговую сварку. С технологической стороны процесс проведения сварки при использовании нашей горелки происходит в защитной газовой среде, формируемой за счет вдувания в рабочую область диоксида углерода. Предложенный тип горелки используется для комплектации таких полуавтоматических сварочных комплексов как Гранит-ЗУЗ.

Конструкционные характеристики

Сварочная горелка предложенной модели отличается простой и надежной конструкцией. В состав горелки входит цельный корпус, ручка-держак, сопла, изоляционные втулки, наконечник, магистрали для подачи газа, охладителя и проволоки, которая используется в качестве электрода. Для подключения горелки к сварочному посту и для подачи проволоки в рабочую зону используется полый кабель, который подводится к корпусу горелки.

Как работает горелка ГС-400

Для проведения сварочных работ горелка подключается к сварочному посту, который имеет механизм, благодаря которому подается проволока-электрод в рабочую зону, а также осуществляется токоподача. Также горелку следует подключить к источнику подачи углекислого газа и воды.

При подаче напряжения на рабочий электрод происходит зажигание дуги между проволокой и деталью, которая попала под сварку. Благодаря высокой температуре происходит расплавление проволоки и получившийся жидкий металл создает сварной шов, который соединяет детали вместе. Чтобы исключить процессы окисления, которые отрицательно влияют на качество шва, в зону сварки подается диоксид углерода под большим давлением. Этот газ «выдувает» из зоны сварки кислород и формирует нейтральную к окислению среду.

Параметры Значения
Напряжение на сварочном аппарате при его холостом ходе 80 В
Применяемый для сварки ток Постоянный
Номинальное значение тока используемого для сварки 300 А
Максимальная величина сварочного тока 400 А
Диаметр применяемых электродов (проволоки): 1,4÷1,6 мм
Расход газа СО2 при давлении в 200 кПа от 10 до 20 л
Предельная дальность использования горелки от сварочного аппарата 2,6 метра
Вес ГС-горелки (не посчитан шланг и проводные части): 545 грамм
