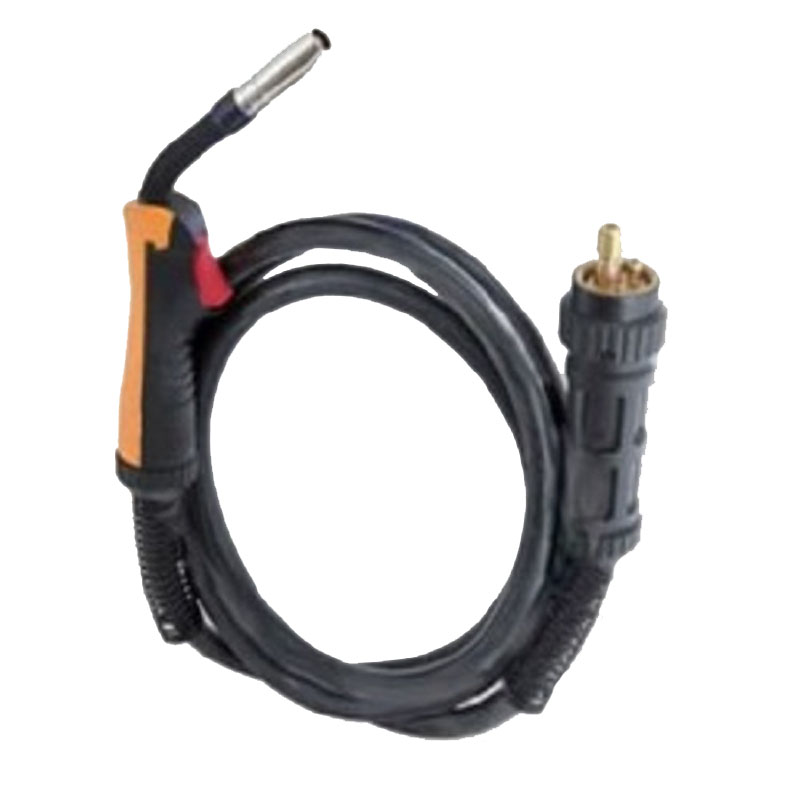

Горелка ГС-250 с полым кабелем

Горелка ГС-250 представляет собой аппарат, который применяется при выполнении работ полуавтоматической дуговой сваркой. Процесс сварки производится с использованием плавящейся проволоки с использованием газовой среды, формируемой при помощи углекислого газа СО2. Предложенный тип горелки предназначается для комплектации сварочных полуавтоматических систем типа «Гранит ЗУЗ».

Конструкционные особенности и работа горелки

Сварочная горелка ГС-250 отличается простой конструкцией, которая включает в себя корпус, ручку-держатель и полый кабель с трубкой и проводом, при помощи которых горелка подсоединяется к сварочному аппарату. Для начала сварочных работ горелку следует подключить к механизму, подающему проволоку-электрод. При подключении важно следить, чтобы винт регулировки направляющего канала максимально приближался к ролику подачи электрода. Далее проволока-электрод заправляется в направляющий канал самой горелки.

При этом канал должен быть полностью расправлен, токоподводящий наконечник ослаблен до упора, а окончание проволоки имело закругленную форму. После заправки проволоки устанавливается соответствующего диаметра наконечник токоподачи. Начало процесса сварки осуществляется посредством нажатия курка на ручке-держателе.

Положительные стороны сварки проходящей в углекислом газе

В процессе сварки проволока-электрод подается в рабочую зону сварки при помощи уникального механизма. Проходя через токоподающий наконечник, проволока электризуется и становится электродом, который способствует поджиганию дуги между собой и металлом, сварка которого производится. Большое количество теплоты, которое выделяется при возникновении дуги, расплавляет проволоку, расплавленный материал которой соединяет свариваемые металлические части.

Чтобы исключить взаимодействие разогретых свариваемых деталей с кислородом и азотом из сопла горелки подается углекислый газ, который формирует защитный слой в сварочной ванне и обеспечивает высокую надежность сварного шва.



Характеристики Значения
Величина напряжения холостого хода на сварочном источнике 80 В
Род и номинальное значение сварочного тока Постоянный, 190 А
Максимальное значение сварочного тока при ПВ-60% 250 Ампер
Промежуток диаметра эксплуатируемых электродов 1-1,2 мм
Расход углекислого газа при Р=200 кПа от 7 до 15 л
Максимальный радиус использования горелки от сварочного поста 2,5 м
Вес горелки без коммутационных проводов и шлангов 450 грамм
