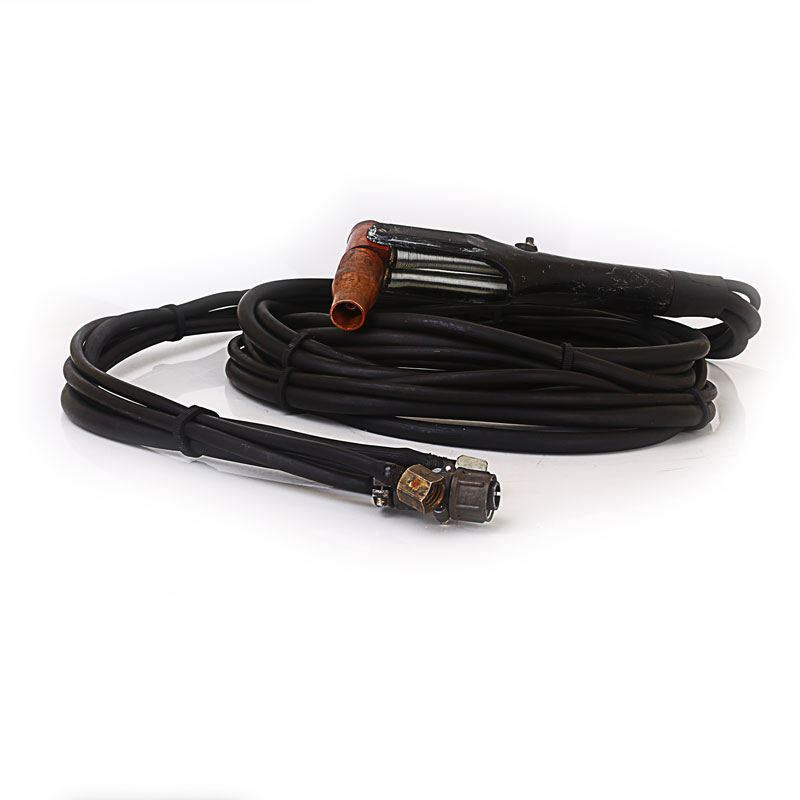

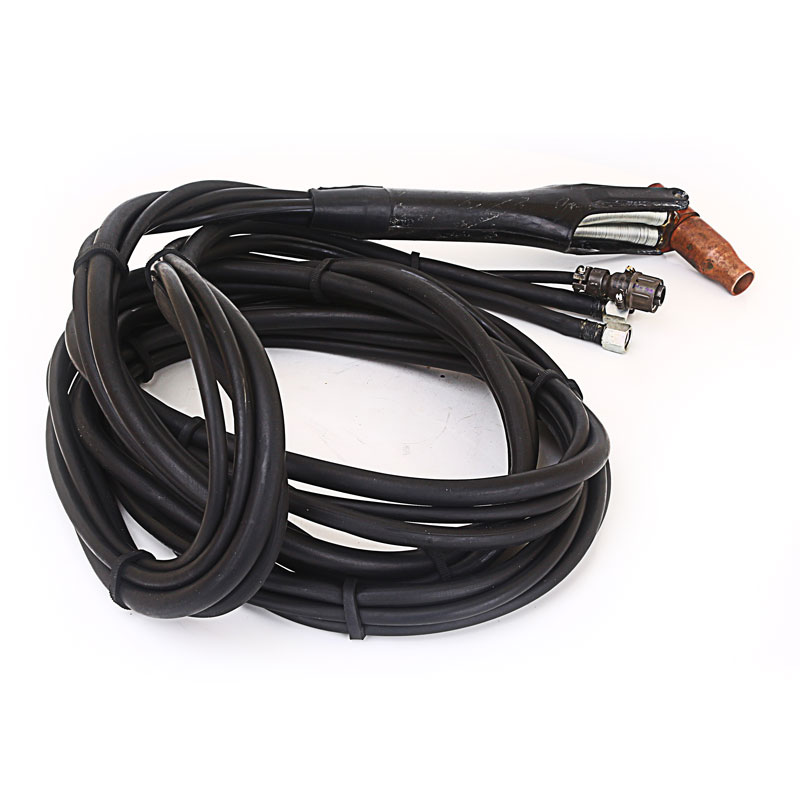

Сварочная горелка ГСН-1 представляет собой систему, которая производит сварку в среде определенно инертного вида газа, которым в этой ситуации считается аргоновый газ. Предложенное устройство является ручным аппаратом, позволяющим выполнять сварку деталей небольшого размера. В качестве рабочих электродов используются вольфрамовые стержни, диаметр которых может составить 3-6 мм.

Особенности конструкции

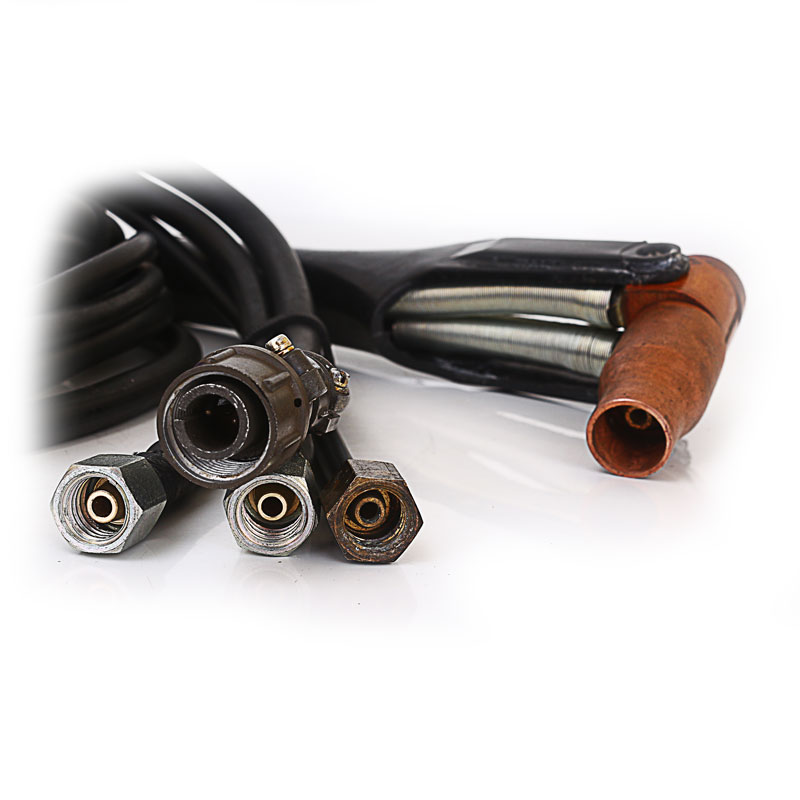

Горелка ГСН-1 отличается простой и весьма надежной конструкцией. Горелка имеет удобный держак, к которому на поворотном механизме крепится изоляционная втулка и наконечник. Коммутационные кабеля и шланги соединяются с основанием горелки и поворотным механизмом.

В качестве рабочего тока горелка использует постоянный ток, генерируемый выпрямителем сварочного аппарата. Для охлаждения горелки применяется активная система охлаждения с подачей воды по специально выделенному каналу. Для формирования защитной газовой среды использутся аргон, подаваемый из баллона под высоким давлением по специальному каналу в область сваривания.

Рабочий процесс горелки ГСН-1

Для обеспечения процесса сварки применяется постоянный ток, который формирует выпрямительная система сварочного поста. Рабочий ток подается на вольфрамовый стержень. Материал вольфрам является тугоплавким металлом, что исключает расплавление электродов, и обеспечивает стабильные электрические показатели дуги.

Под воздействием рабочего напряжения между электродом и свариваемой металлической деталью образуется электрическая дуга, посредством которой расплавляется материал и образуется сварочный шов, соединяющий две детали в единую конструкцию. Рабочий ток, который используется, может иметь максимальную силу тока в 500 А.

Для того чтобы выполнить эффективное охлаждение горелки применяют принудительную систему охлаждения. Через специально выделенную магистраль под давлением в 250 кПа подается вода, расход которой в рабочем режиме составит до 2-х литров за одну минуту.



Параметры

Значения

Предельная величина тока для сварки

500 А

Минимально возможный сварочный ток

50 А

Тип тока для выполнения сварки

постоянный

Применяемые электроды

тугоплавкие, из вольфрама

Диаметр электродов

3 мм; 4 мм; 5 мм; 6мм

Охлаждающая система

активная, жидкостная

Расход воды для охлаждения:

до 2 л/мин

Расход аргона

в пределах 5÷20л/мин

Вес горелки без массы шлангов и проводов

0,5 кг

Длина применяемых проводов и шлангов

3,5м

Габаритные размеры (ДхШхВ):

29,8х5х11 см
