Горелка АРЮ-2М

Горелка АРЮ-2М производит сварочные работы аргонодуговым типом сварки.

Об оборудовании

Данный вид горелки используется в ручном типе сварки. Под рабочий момент попадает не плавящийся электрод. Сварочные работы происходят в среде, где находится малоуглеродистый инертный газ. Используя АРЮ-2М и постоянный тип тока можно сварить нержавеющую сталь; медный, титановый сплав; сплав никеля. Работая на токе переменного характера можно сварить сплавы алюминиевых продуктов.

Аргонодуговая горелка может заниматься сваркой в поверхностях нагрева различных котлов на тепловых электростанциях; узлов в металлических конструкциях, которые состоят из аустенитной перлитной стали. Сварочный процесс может происходить на любой монтажной площадке, открытого или закрытого типа. Сварочным материалом является вольфрамовый электрод, который не плавится.

Устройство, принцип работы, внешний вид

Состав горелки содержит в себе головку; рукоятку; подвод газа; подвод тока. Чтобы обеспечивать газовую защиту на мундштуке, необходимо навинтить сменную карту, чтобы зажать вольфрамовый электрод. Вентиль работает для возможности регулировки расхода аргона (рабочий газ). Вентиль сделан с ручкой, которая покрыта изоляционным материалом. Наконечник в токопроводе требуется прижать гайкой через клемму, которая прижимается к корпусу. Аргон подводится от источника подачи газа, непосредственно в место проведения сварочных работ. Ниппель позволяет не допускать утечку газа. Чтобы подключить газ к агрегату, требуется пользоваться токопроводящей клеммой.

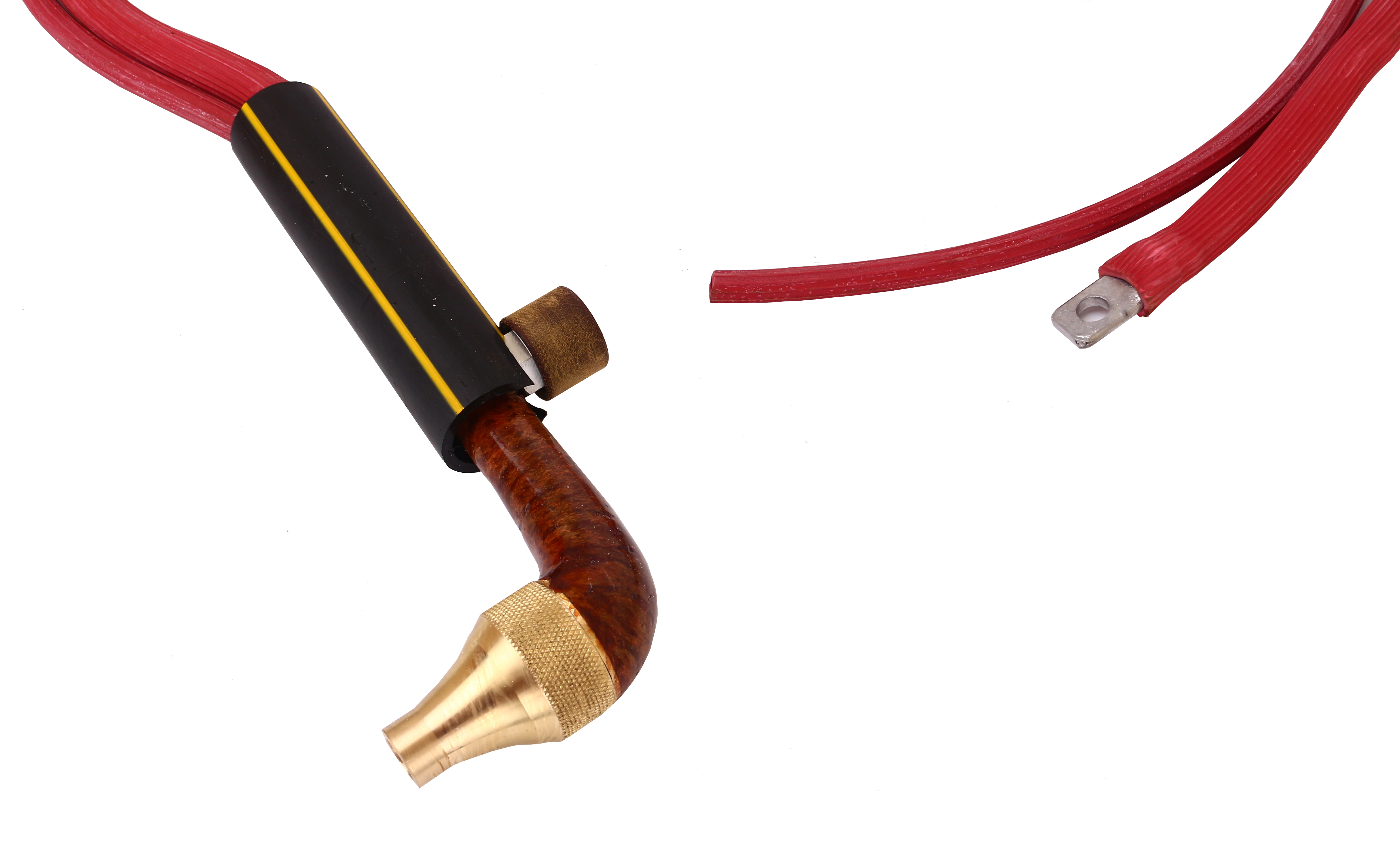

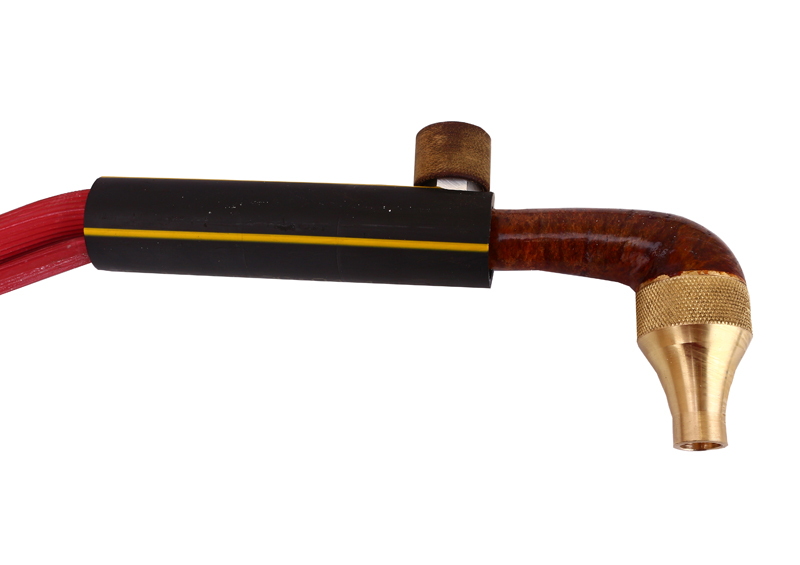

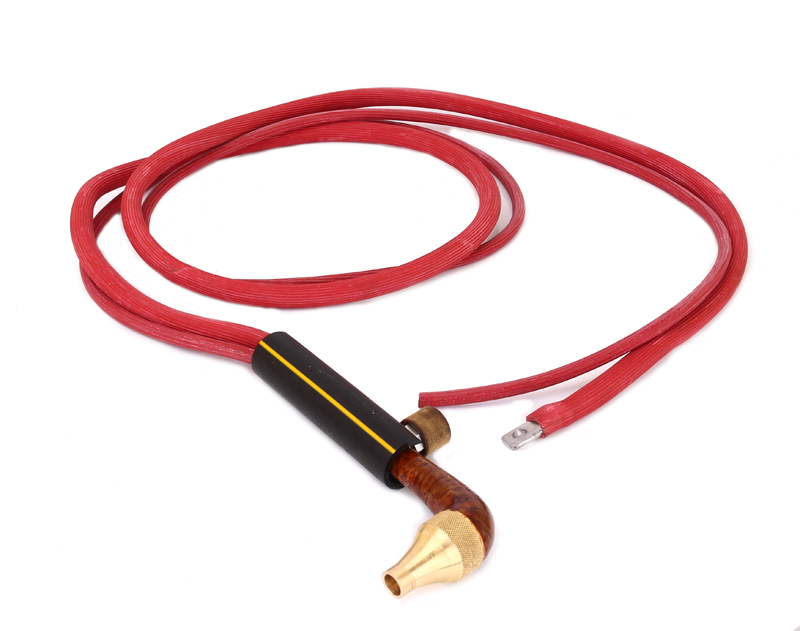

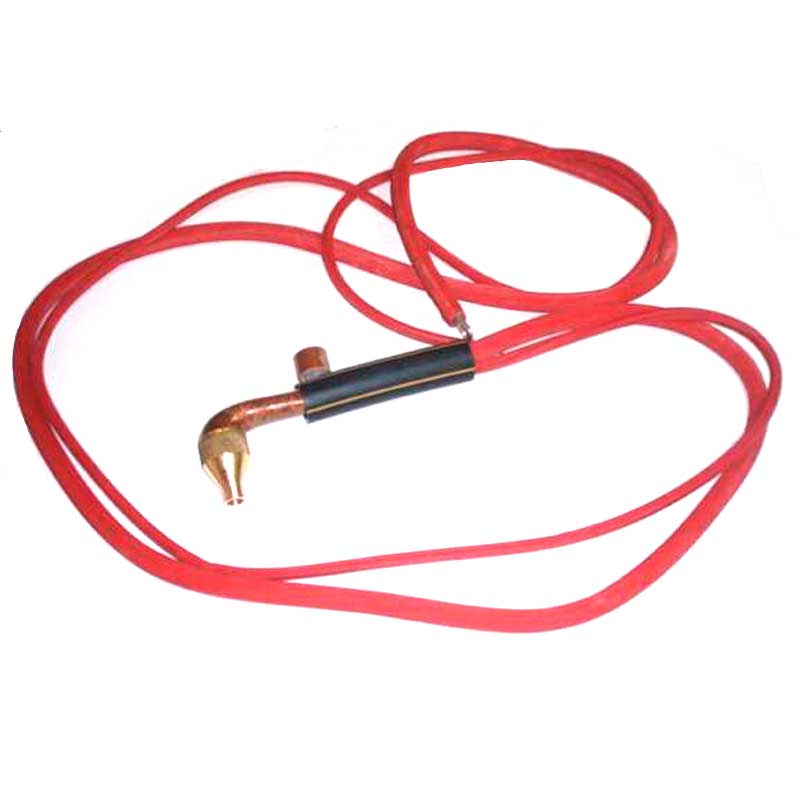

Внешне горелка выглядит как ручка сварочного аппарата с двумя проводами, которые заводятся в саму ручку. С другой стороны ручки выходит сопло, из которого во время работы идет пламя. Через два провода подается газ и рабочий ток. Подводы являются гибкими, что удобно для транспортировки и легкости в применении.

Перед тем, как ввести горелку в работу, требуется произвести следующие манипуляции. Происходит внешний осмотр состояния горелки, позже она подключается к источнику электрического питания, которая производит сварочную дугу, так же к магистрали с газом (баллону). Далее устанавливается электрод из вольфрама. Выставляется расход газа, используя специальный расходомер (редуктор). Замыкаем электрод на требуемое изделие, но чтобы избежать повреждающего эффекта головки, открывание электрода происходит через легкое покачивание головки из одной стороны в другую. Разбирать горелку позволяется исключительно во время ремонтных работ!

Проблемы в работе и их решение

Нарушается газовая защита в сварочной ванне.

Причина

Решение

Нарушается поверхность в сетчатом вкладыше

Требуется поменять сетку

Появляется зазор между электродом и сетчатым вкладышем (больше 0,5 мм)

Требуется замена сетки

Повреждается подводящий шланг (газ или ток)

Ремонт, замена резиновой трубки

Появляются брызги металла из внутренней части сопла

Используя шабер снять брызги



Происходит утечка защитного типа газа

Причина

Решение

Нарушается герметичность вентиля или крана

Требуется затянуть гайку, либо поменять прокладку



Появляется сварочное напряжение на поверхностной части головки.

Причина

Решение

Нарушается изоляционное покрытие, которое расположено в промежутке корпуса и защитного кожуха головки

Требуется полностью поменять горелку. Ремонту не подлежит.



  • Сварочный ток имеет максимальный предел в размере 180 Ампер.
  • Используемый вольфрамовый электрод должен иметь диаметр 2,5 миллиметра или 3,5…4,0 миллиметра.
  • Электрод может вылететь от торцевой части сопла максимум на 20 миллиметров.
  • Защитный газ подается в пределе 4..5 литров за минуту.
  • Общая длина горелки 208 мм.
  • Длина подводов газа и тока имеет размер 2 500 мм.
  • Вес горелки 420 грамм (без учета подводов).
  • Горелка АРЮ-2М; сетка и паспорт. Цанга № 2 и цанга № 3, кольцо и прокладка поставляется за дополнительную плату.
