Станок ХШ2-31н

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

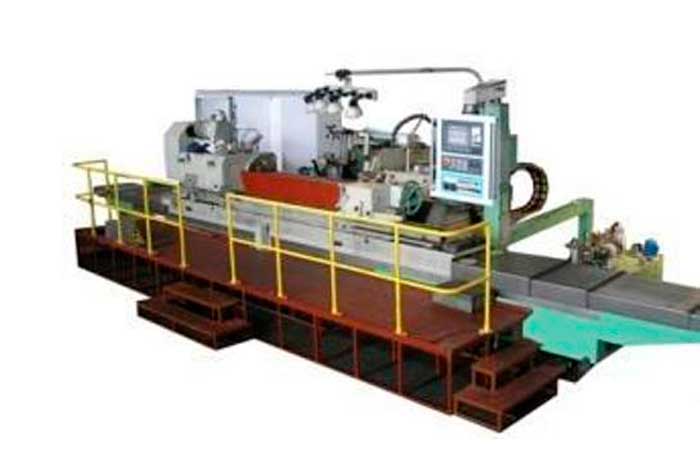

Станок ХШ2-31н предназначен для перешлифовки коренных шеек тяжелых коленчатых валов тепловозных и судовых дизелей.

Особенности

Конструкция станков обладает такими преимуществами:

  • новая схема базирования коленвала на полной разгрузкой массы коленвала, обеспечивающая возможность обработки точных в поперечном сечении коренных шеек.
  • возможность перешлифовки коренных шеек в любой ремонтный размер с базированием по не изнашивающимся в процессе эксплуатации поверхностям коленвала.
  • карданный привод вращения обрабатываемого коленвала.
  • специальное гидрофицированное устройство для выставки соосности шеек коленвала по эталонным кольцам, закрепленным на задней бабке.
  • оснащен устройством ЧПУ , которое осуществляет управление подачей шлифовальной бабки.
  • привод вращения шлифовального круга от электродвигателя переменного тока с частотным регулированием , обеспечивающим регулирование скорости резания и поддержание ее постоянной по мере износа шлифовального круга.
  • ручная поперечная подача шлифовального круга и ручное перемещение стола от «электрических» маховиков , цифровая индикация величины поперечных подач шлифовального круга и перемещения стола.
  • гидрофицированный прибор для правки шлифовального круга по периферии, торцам и переходным галтелям 2-х рядной алмазной гребенкой производства фирмы «Винтер», Германия.
  • навесная индикаторная скоба для измерения диаметра и геометрической точности шеек шлифуемого коленчатого вала.
Технические характеристики
Параметры Значение
Наибольшие размеры устанавливаемого в люнеты коленчатого вала, мм:
  • описанный диаметр
  • длина
730
5350
Диаметр шлифования станка ХШ2-31н, мм:
  • наибольший
  • наименьший
242
196
Наибольшие размеры цилиндрического изделия устанавливаемого в центрах передней и задней бабок, мм:
  • диаметр
  • длина
800
6000
Наибольшие размеры шлифования (диаметр шлиф.круга 1060 мм), мм:
  • диаметр
  • длина
420
5600
Наибольшая масса устанавливаемой заготовки, кг 3000
Размеры шлифовального круга, мм:
  • диаметр наружный нового
  • диаметр наружный изношенного
  • высота
1060
750
78
Окружная скорость шлифовального круга (поддерживается автоматически постоянной по мере износа шлифовального круга), м/с 25...50
Наибольшие перемещения, мм:
  • шлифовальной бабки по винту
  • стола
  • шлифовальной бабки по гидроцилиндру (быстрый подвод-отвод)
315
6300
270
Величина быстрого подвода-отвода шлифовальной бабки гидроцилиндром, мм 350
Скорость перемещения стола от электропривода (регулируется бесступенчато), м/мин 0,05…5,0
Частота вращения заготовки (регулирование бесступенчатое), мин -1 5...40
Конец шлифовального шпинделя по ГОСТ2323 (конусность 1:5):
  • номинальный диаметр, мм
125
Наименьшая поперечная подача шлифовального круга, мм/D 0,001
Мощность привода шлифовального круга, кВт 30
Суммарная мощность установленных на станке электродвигателей, кВт 60
Род тока переменный трехфазный
Рабочее напряжение, В 380
Габариты станка с отдельно расположенным оборудованием, мм (длина х ширина х высота) 17440х4500х2548
Масса станка с отдельно расположенным оборудованием (электрооборудованием, гидроагрегатом и установкой охлаждения), кг 46000
Точность обработки станка ХШ2-31н, мм:
  • допуск овальности и конусности шатунных шеек
  • допуск параллельности (перекоса) каждой шатунной шейки относительно общей оси коренных шеек с отклонениями шеек от геометрической формы
  • параметр Ra шероховатости, мкм
0,02
0,02
0,3...0,6
