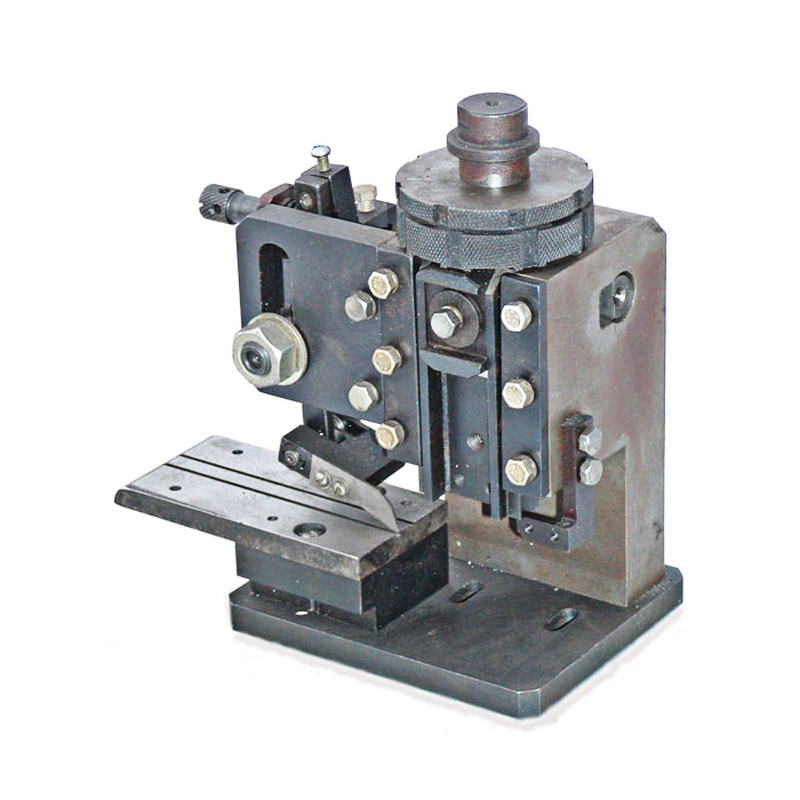

Штамп ШО-2

No votes yet
Категория:

Штамп опрессовки ШО-2 является механической конструкцией, обеспечивающей качественное, быстрое и надежное закрепление в автоматизированном режиме на электромонтажных проводах и другой кабельной продукции:

  • Зажимов,
  • Наконечников,
  • Скоб

и других контактных электротехнических изделий (в том числе, угловых).

Назначение штампов ШО-2

Устройство ШО-2 позволяет выполнять по одному образцу неразъемное соединение монтажных проводников (электрокабелей) с металлическими контактными изделиями. Соединение осуществляется воздействием механического усилия (опрессовкой).

Устройство и работа

Прессовочный штамп ШО-2 является элементом оснастки настольных кривошипных прессов серии ПК (и их аналогов), развивающих рабочее усилие 1,5 тонны или 1,8 тонны.

Штампы могут функционировать в автоматическом режиме, обеспечивая изготовление металлических деталей и изделий (проводов с закрепленными на их концах наконечниками, скобами или зажимами) с точными геометрическими размерами.

Прессы рассчитаны на подачу наконечников в автоматическом режиме, организованную одной цепью. Расположение поданного на опрессовку наконечника является продольным.

Конструкция штампа опрессовки ШО-2 обладает следующими преимуществами:

  • Возможностью изготовления стандартизованной продукции,
  • Простотой и быстротой обслуживания, монтажа и замены на станке,
  • Невысоким уровнем рабочего шума всех механических узлов,
  • Безопасной работой, исключающей причинение вреда здоровью обслуживающего персонала.

Правильная маркировка

Штамп опрессовки ШО-2

Допустимая площадь сечения проводов для опрессовки

Минимум 0,2 кв.мм

Максимум 6,0 кв.мм

Длина хода ползуна

Примерно 3 см

Количество проводников для одновременной запрессовки в одном наконечнике

5 штук или меньше

Размер подаваемых наконечников

Минимум 6 мм, максимум 20 мм

Максимальная производительность

200 циклов в минуту

Размер

9,6х16,8х18,4 см

Вес без упаковки

7 килограмм
